千升容量卧式车载燃油储油罐结构设计

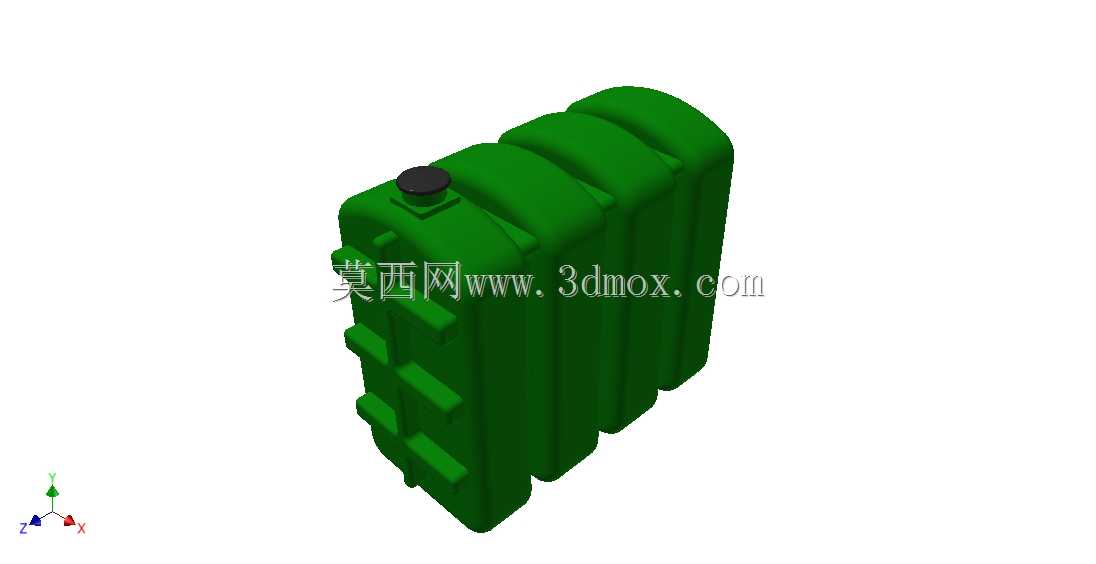

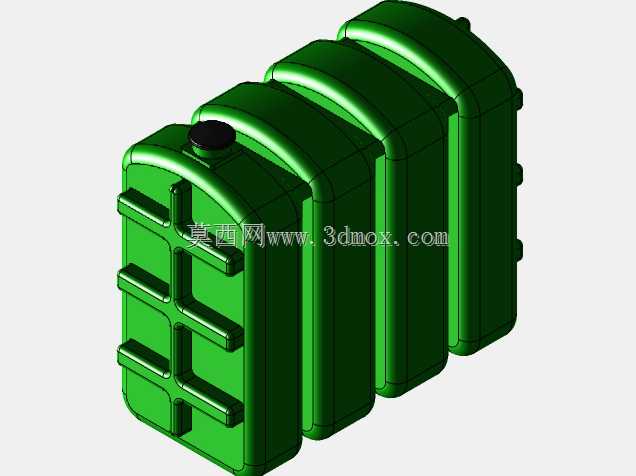

在移动动力设备、野外作业机组、中小型农用机械的燃油供给配套场景中，大容量储油容器的结构合理性直接决定了供油稳定性与空间利用率，这款千升级储油罐体的设计，正是针对非道路移动设备、临时作业站点的燃油储备需求开发。从实际使用场景出发，这类罐体常被安装在设备机架侧方、底盘预留空位或是小型储油站点的固定架上，因此外形没有采用传统圆柱形罐体的结构，而是做了多段加强筋分隔的类长方体造型，最大化利用安装空间的同时，避免圆柱罐体弧形面带来的空间浪费，能够在有限的安装边界内容纳足额燃油。

设计过程中优先考虑了罐体的结构强度，因为塑料材质的储油容器在满载燃油时，侧壁会承受液体静压力，尤其是车辆行驶过程中产生的液体晃动冲击，很容易造成侧壁鼓胀变形，因此罐体表面设置了多道纵横交错的加强筋结构，横向的环形加强筋将整个罐体分隔为四个独立的腔段，纵向的加强筋则在每个腔段表面形成网格状支撑，既能够提升罐体整体的抗形变能力，也能在一定程度上抑制燃油在罐体内部的晃动幅度，减少车辆行驶过程中燃油晃动带来的重心偏移问题。罐体顶部设置了带密封结构的加注口，位置偏向罐体一端，既方便日常加注作业，也能避免加注过程中燃油溢出滴落到罐体表面，加注口的密封结构能够满足户外使用的防尘、防渗漏要求，避免雨水、灰尘进入罐体内部污染燃油。

从安装适配性来看，罐体的底部做了平直的支撑面，能够直接贴合安装机架的平面，不需要额外制作弧形适配托架，降低了安装配套的加工成本，罐体侧面的凸起结构既可以作为安装定位的卡位，也能在多罐体并排安装时起到间隔支撑的作用，避免罐体之间直接摩擦产生磨损。需要说明的是，这个结构设计仅针对罐体外部壳体做了完整建模，没有包含内部的防浪板、油量传感器、出油管路等内部组件，适合作为储油罐体的外部结构参考，或是在设备整体布局设计时作为占位模型使用，也可以在此基础上进一步细化内部结构，完成完整的燃油箱设计。在实际选型适配时，需要根据安装位置的预留空间核对罐体的长宽高边界，确保罐体与周边的机架、管线、运动部件保留足够的安全间隙，避免运行过程中出现磕碰磨损，同时要根据使用环境的温度要求，匹配对应的罐体材质，确保材质与储存燃油的相容性，避免长期使用出现材质溶胀、渗漏的问题。
