全兼容规格迷你PCIe扩展卡结构设计

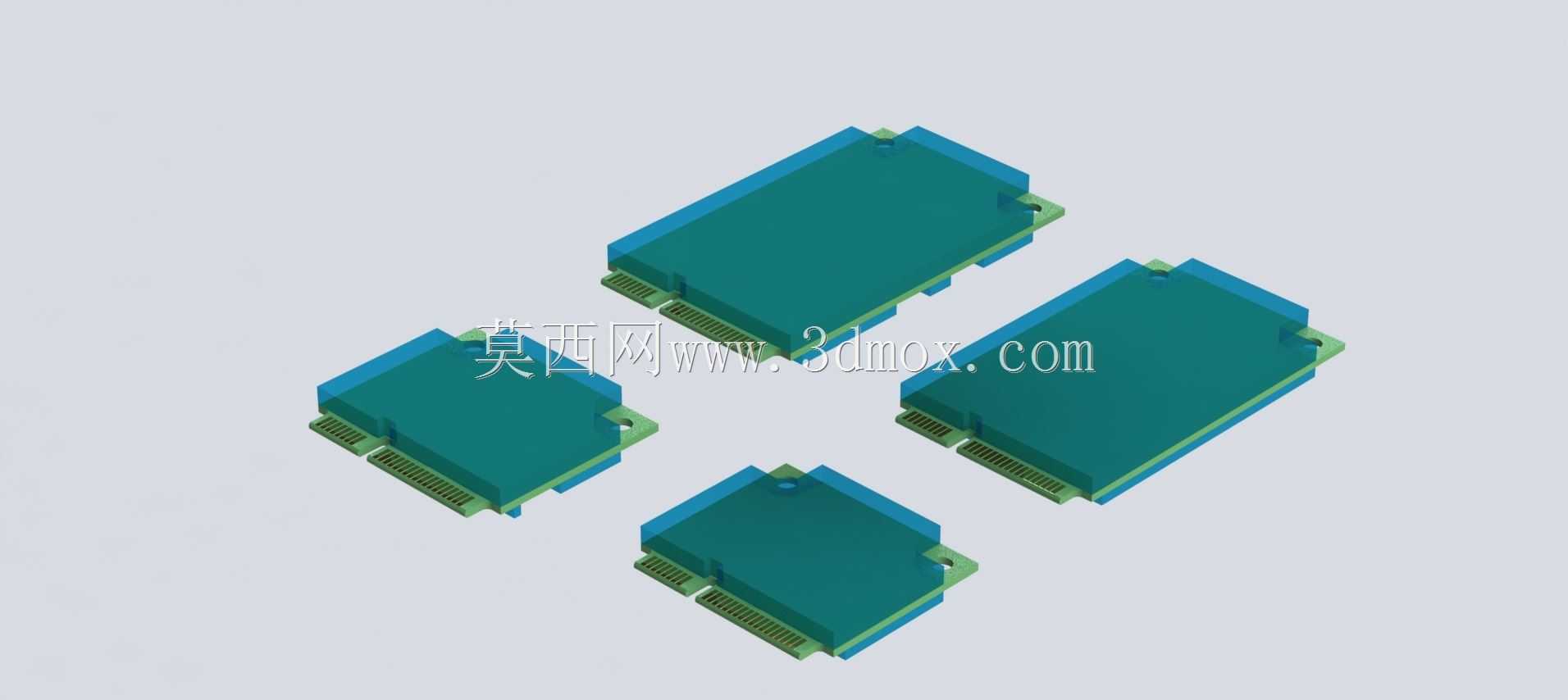

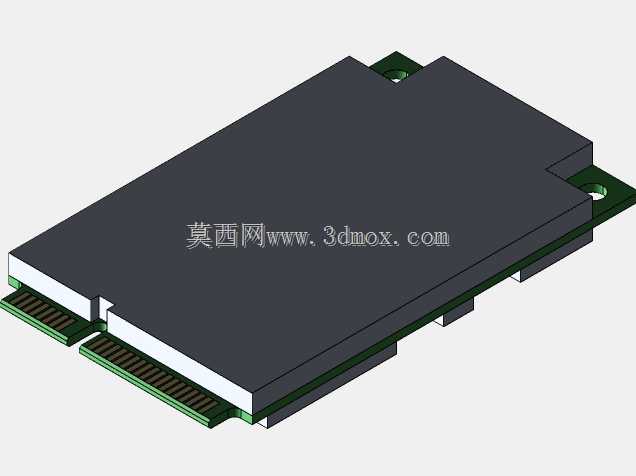

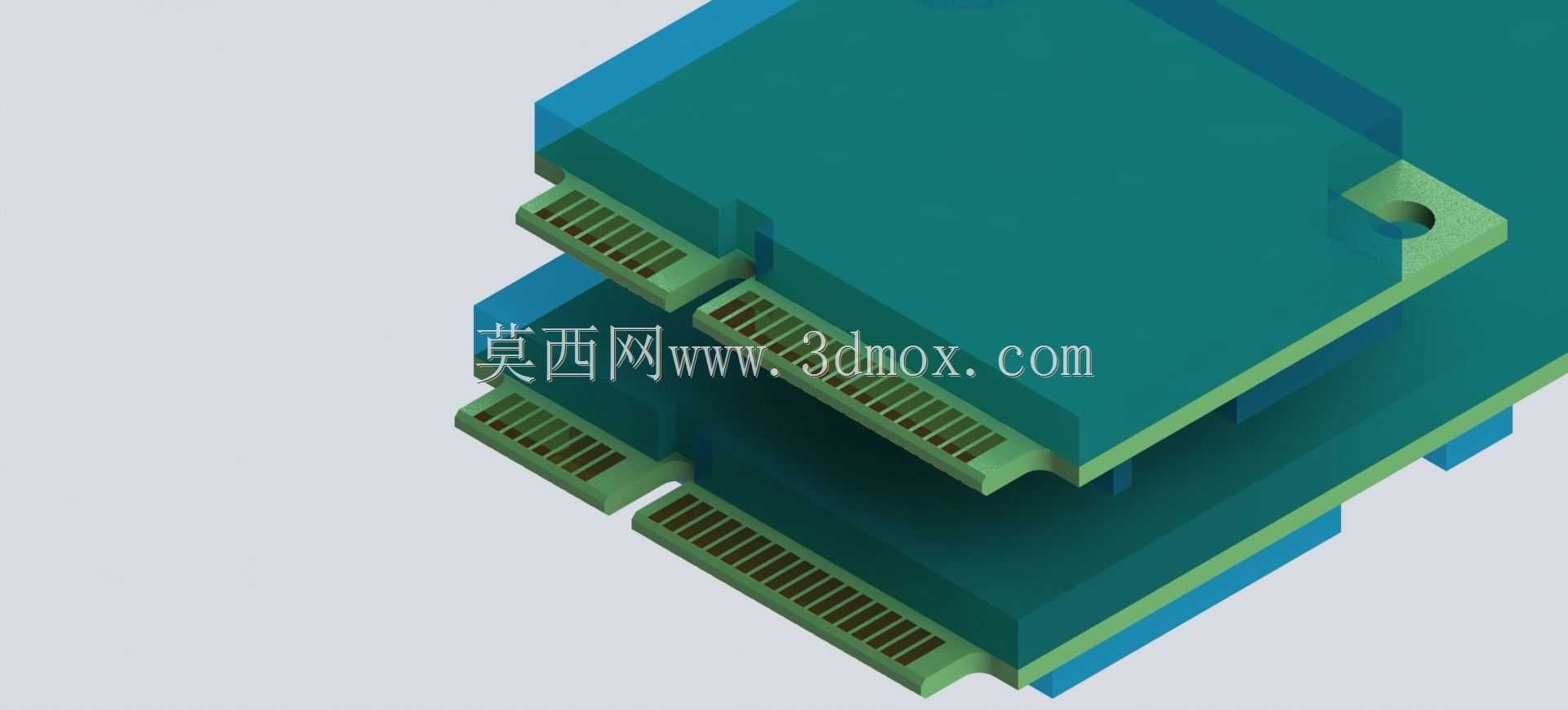

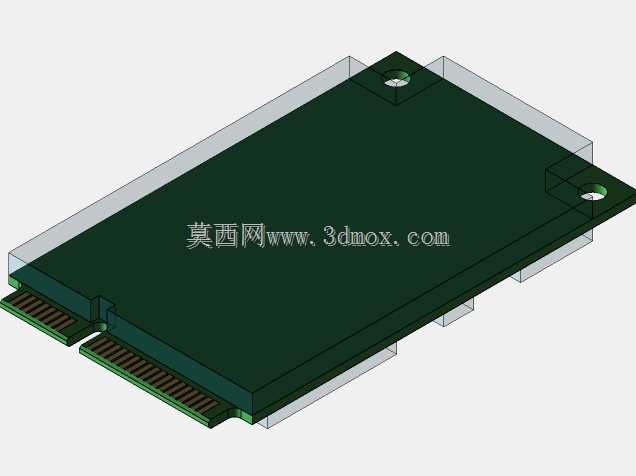

在便携式计算设备与嵌入式工业控制终端的硬件扩展场景中，迷你PCI Express卡是实现功能拓展的核心载体，广泛应用于笔记本电脑、迷你工控主机、嵌入式一体机等空间受限的设备内部，承担着无线通信接入、存储扩容、工业数据采集、外设接口拓展等关键功能，是紧凑型电子设备实现功能定制化升级不可或缺的核心部件。这款迷你PCIe卡的结构设计完全遵循官方规范定义的全系列外形尺寸兼容要求，在设计过程中充分考量了不同设备内部的安装空间差异，覆盖了全高、半高以及不同长度规格的卡型尺寸边界，能够适配绝大多数搭载迷你PCIe插槽的设备安装位，无需额外修改结构即可完成装配。设计阶段重点梳理了板卡的组件布局区域与安装禁止区域，将金手指接口位置、固定安装孔位、板边避让尺寸都做了精准的边界定义，金手指部分严格按照接口规范的引脚排布与尺寸公差设计，确保插入插槽后能够实现稳定的电气连接，避免出现接触不良、插装错位等问题。板体边缘做了适配安装导向的倒角处理，固定孔位的位置与孔径完全匹配标准安装螺丝规格，能够在设备内部实现牢靠的固定，避免设备移动或震动过程中板卡出现松动移位。板卡的整体结构设计充分考虑了组件堆叠的高度限制，将板上元件的最高高度控制在规范允许的范围内，不会与设备内部的散热结构、外壳盖板产生干涉，同时预留了足够的散热间隙，保障板卡上芯片、元件工作时的热量能够顺利散出，维持长期运行的稳定性。不同尺寸规格的卡型分别对应不同的功能扩展需求，短尺寸卡型适用于空间极度紧凑的超薄便携设备，长尺寸卡型可搭载更多功能元件实现更复杂的扩展功能，所有卡型的接口端尺寸保持统一，能够通用适配标准迷你PCIe插槽。在安装适配层面，设计时充分考虑了不同设备内部的插槽周边结构差异，对板卡的边角、元件布局都做了通用性避让，能够兼容绝大多数设备的内部结构，不会出现板卡与周边电容、散热片等部件产生位置冲突的情况，为硬件开发、设备升级场景提供了可靠的结构参考，能够帮助开发者快速完成扩展功能的硬件适配，减少结构反复调整的工作量，提升产品开发与升级的效率。
