多规格计算机主板外形安装基准三维结构

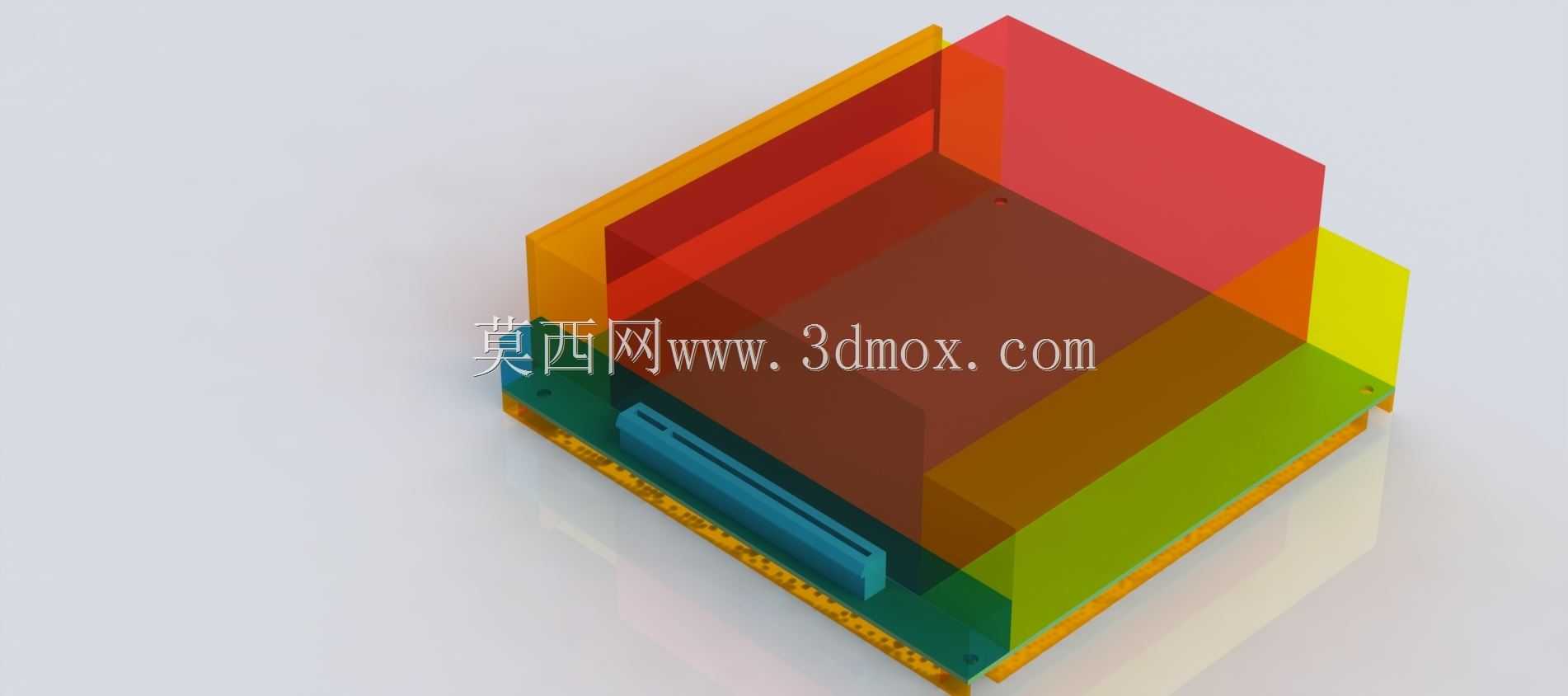

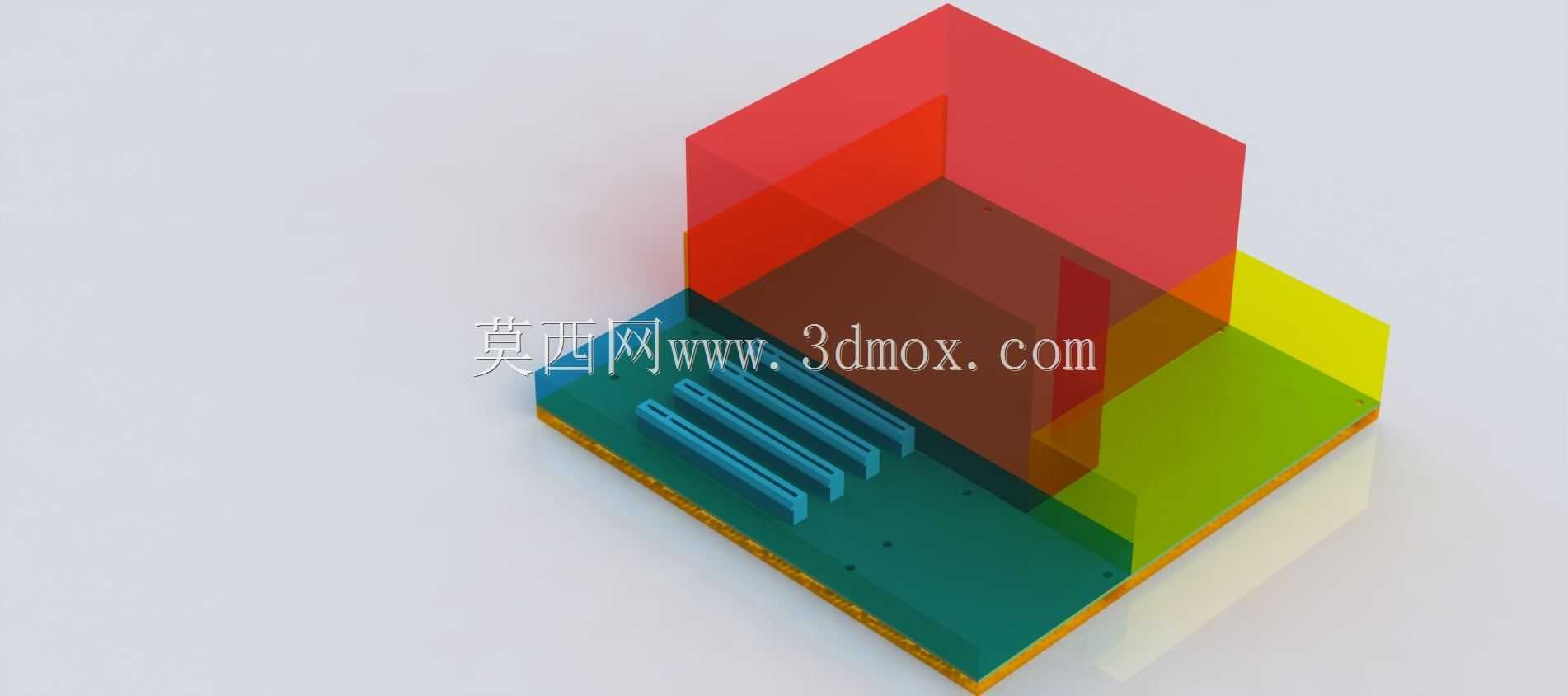

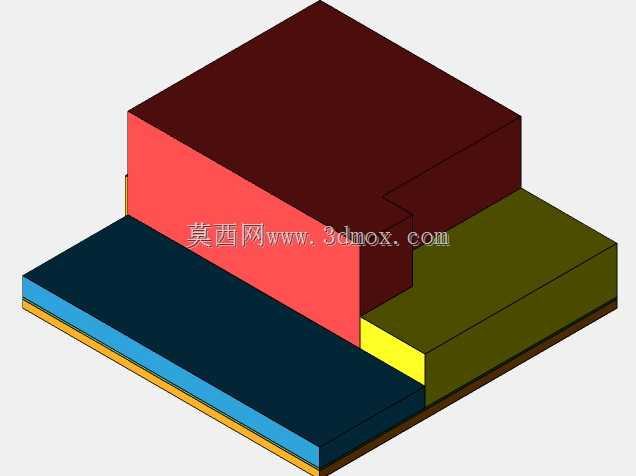

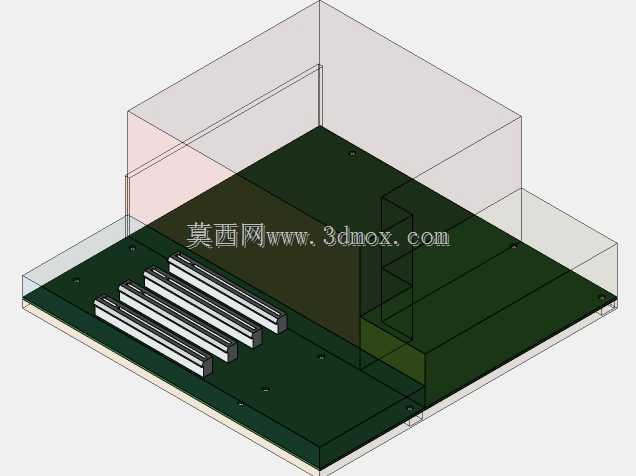

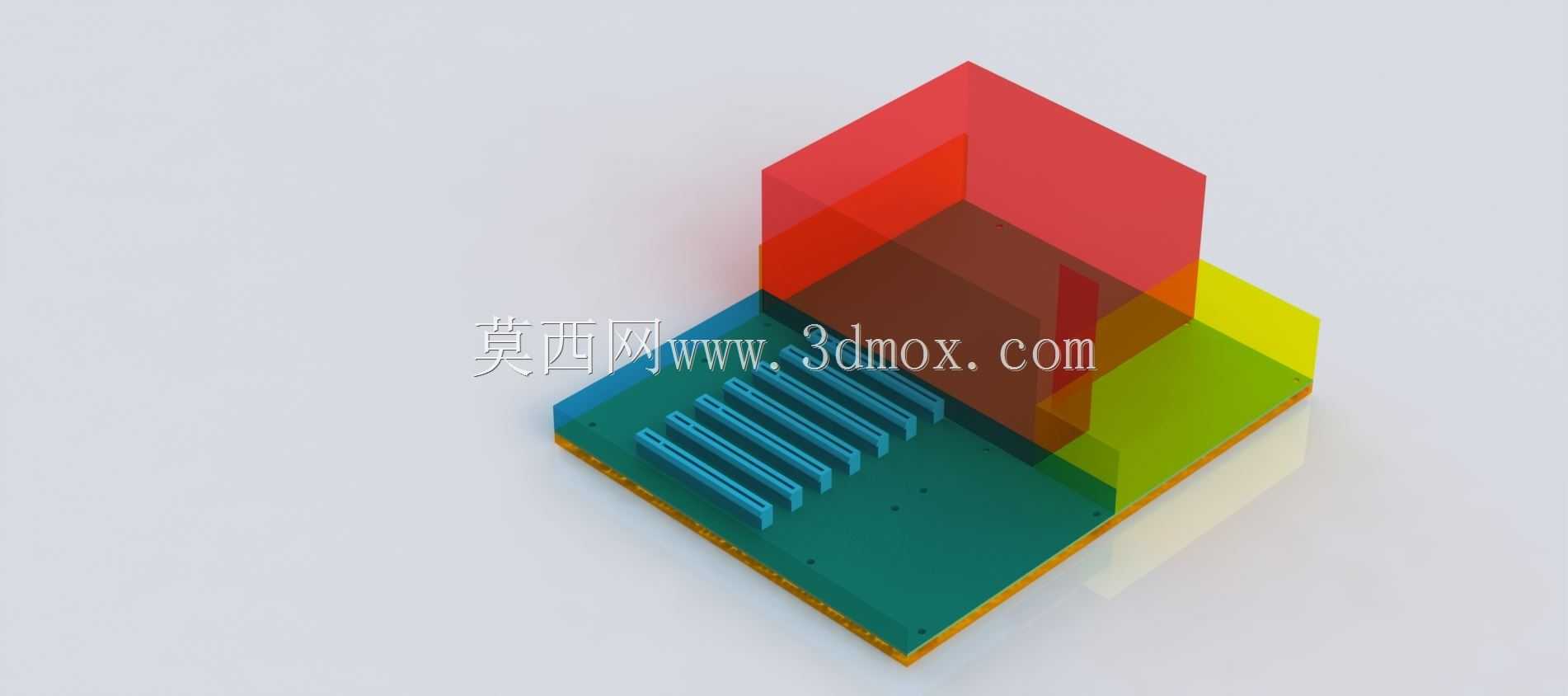

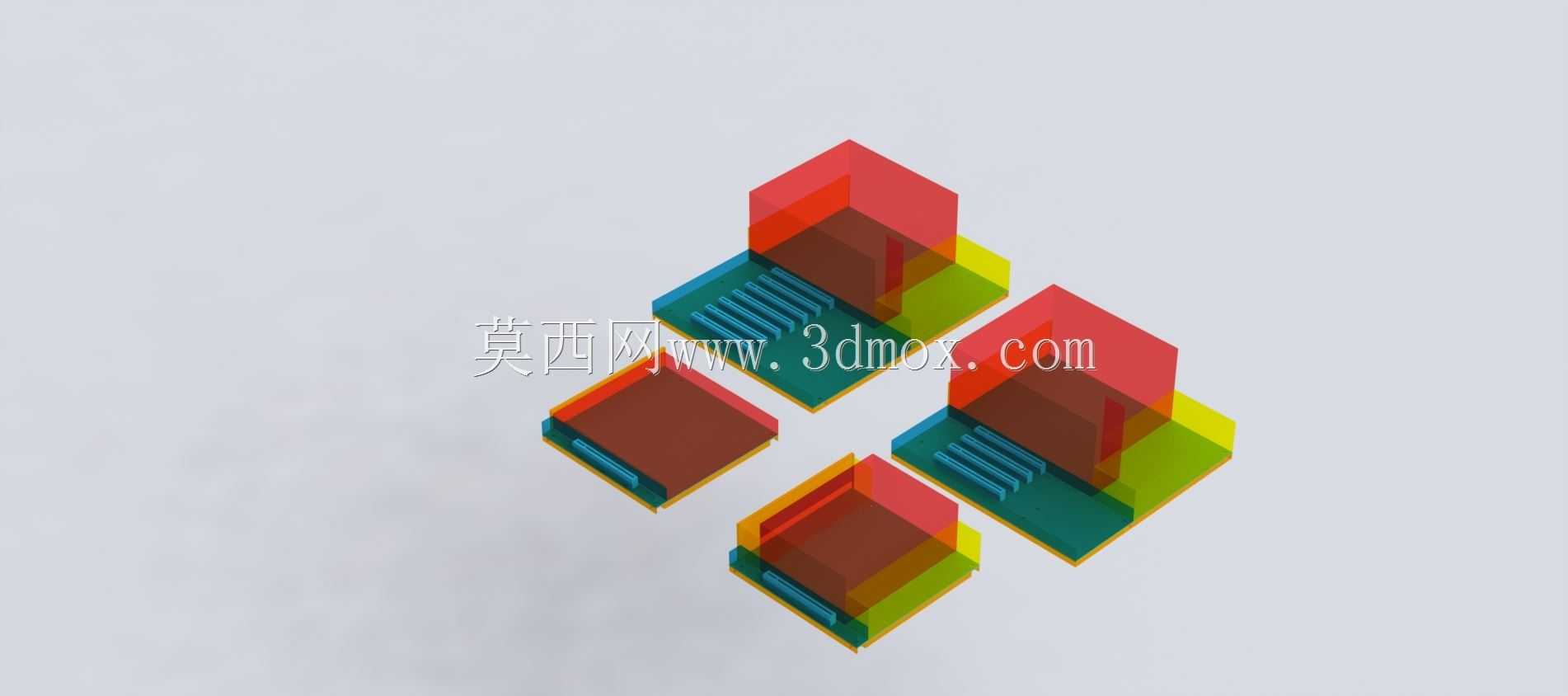

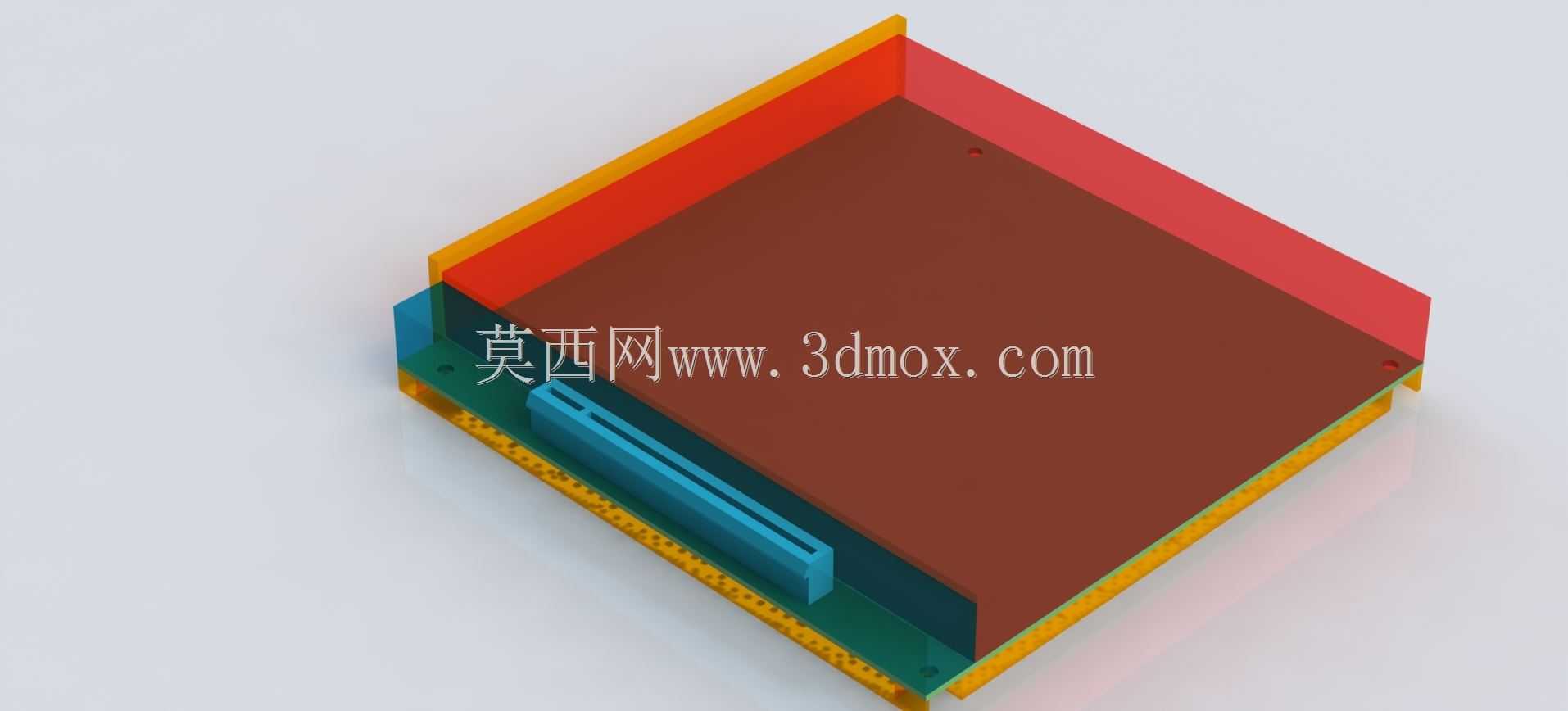

在计算机硬件装配、定制机箱开发、整机结构验证的相关工作中，主板作为承载核心计算硬件的基础载体，其外形尺寸、安装点位的标准化程度直接决定了整机装配的适配性与可靠性。本次梳理的多规格主板结构基准，覆盖了当前消费级与工业级装机领域最常用的四类板型规范，完全匹配行业通用的外形尺寸定义要求，可直接用于机箱结构设计、硬件装配干涉校验、整机散热布局规划等实际工作场景。从实际应用场景来看，这类标准化的主板结构基准，既可以帮助定制机箱开发者快速完成安装位的布局设计，避免出现孔位错位、接口遮挡、元件干涉等常见问题，也能帮助装机方案设计者提前规划硬件排布，确认CPU散热、显卡、内存、供电线材的安装空间，减少实际装配过程中的反复调整。从设计思路上，这套结构完全遵循官方板型规范的边界要求，清晰区分了不同板型的外形轮廓差异：其中ATX板型为常规大尺寸规格，预留了充足的扩展接口与元件排布空间，多用于高性能台式主机、工作站设备；mATX为紧凑型板型，在保留核心扩展能力的前提下缩小了横向尺寸，兼顾扩展性与空间利用率，是家用装机、商用办公主机的主流选择；mini-ITX与thin-ITX为小尺寸板型，进一步压缩了整体占用空间，适合迷你主机、嵌入式工控设备、紧凑式定制装机场景。结构中完整还原了每类板型的标准安装孔位坐标，所有孔位的位置、间距都符合通用装机规范，可直接用于铜柱定位、固定点位设计；同时明确标注了板上核心元件的排布禁区，包括CPU供电区域、内存插槽区域、PCIe扩展区域、存储接口区域的边界范围，避免机箱结构、散热部件与板载元件产生干涉；还预留了IO屏蔽区的标准开口位置，确保后置接口的安装对位准确，不会出现接口遮挡、装配间隙不均的问题。在实际结构验证环节，这套基准可以帮助设计者快速完成不同板型的兼容性测试，确认一款机箱结构是否能够同时支持多类主板安装，减少开模前的验证成本，也能帮助硬件改装爱好者提前确认改装方案的可行性，避免因尺寸误判造成的配件浪费。需要注意的是，不同厂商的主板在元件排布高度、接口细节上会存在细微差异，在进行高精度结构设计时，可结合具体主板的实物参数在这套基准上做微调，确保最终装配的严丝合缝。
