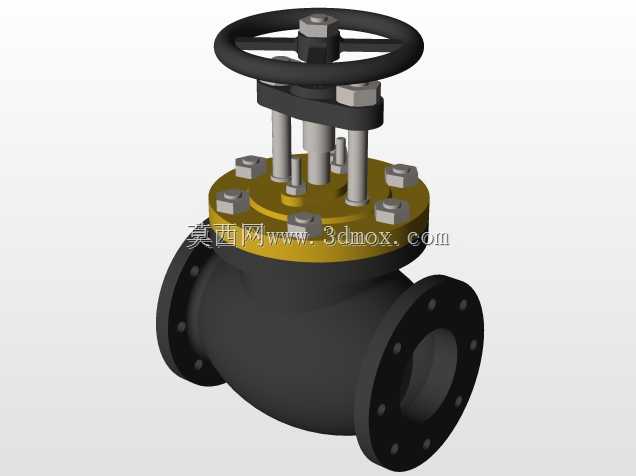

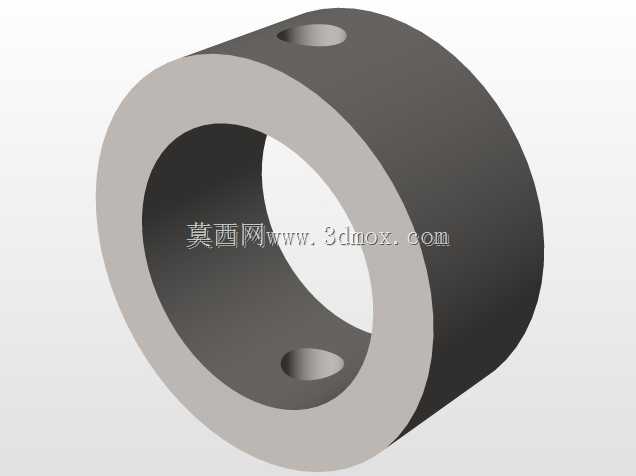

法兰连接手动截止阀工业级结构设计

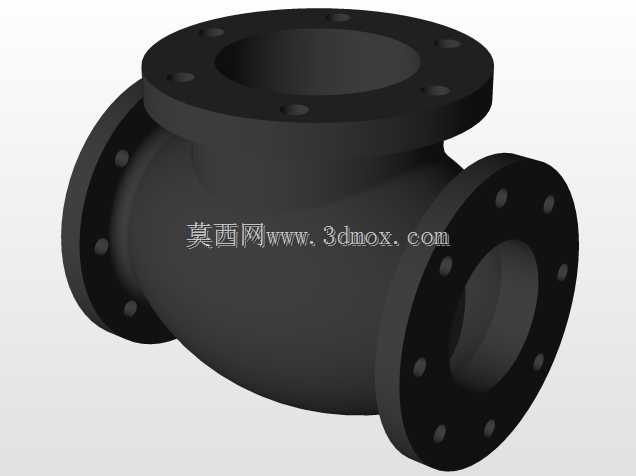

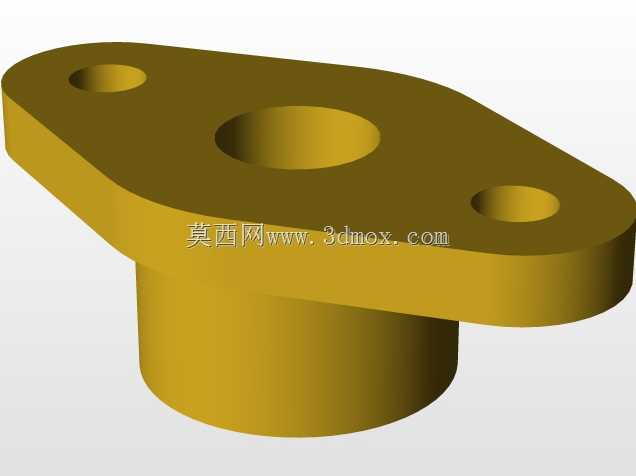

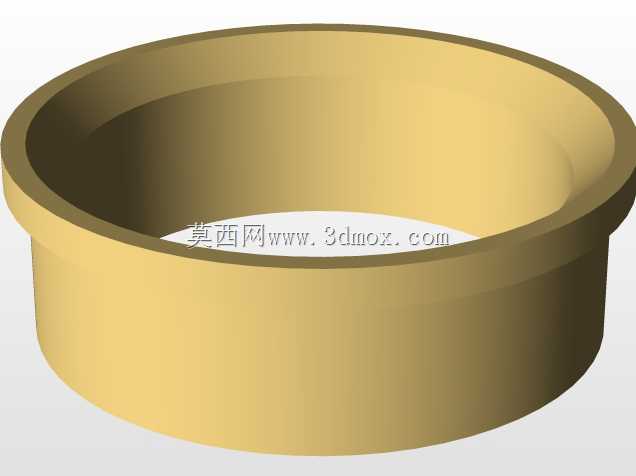

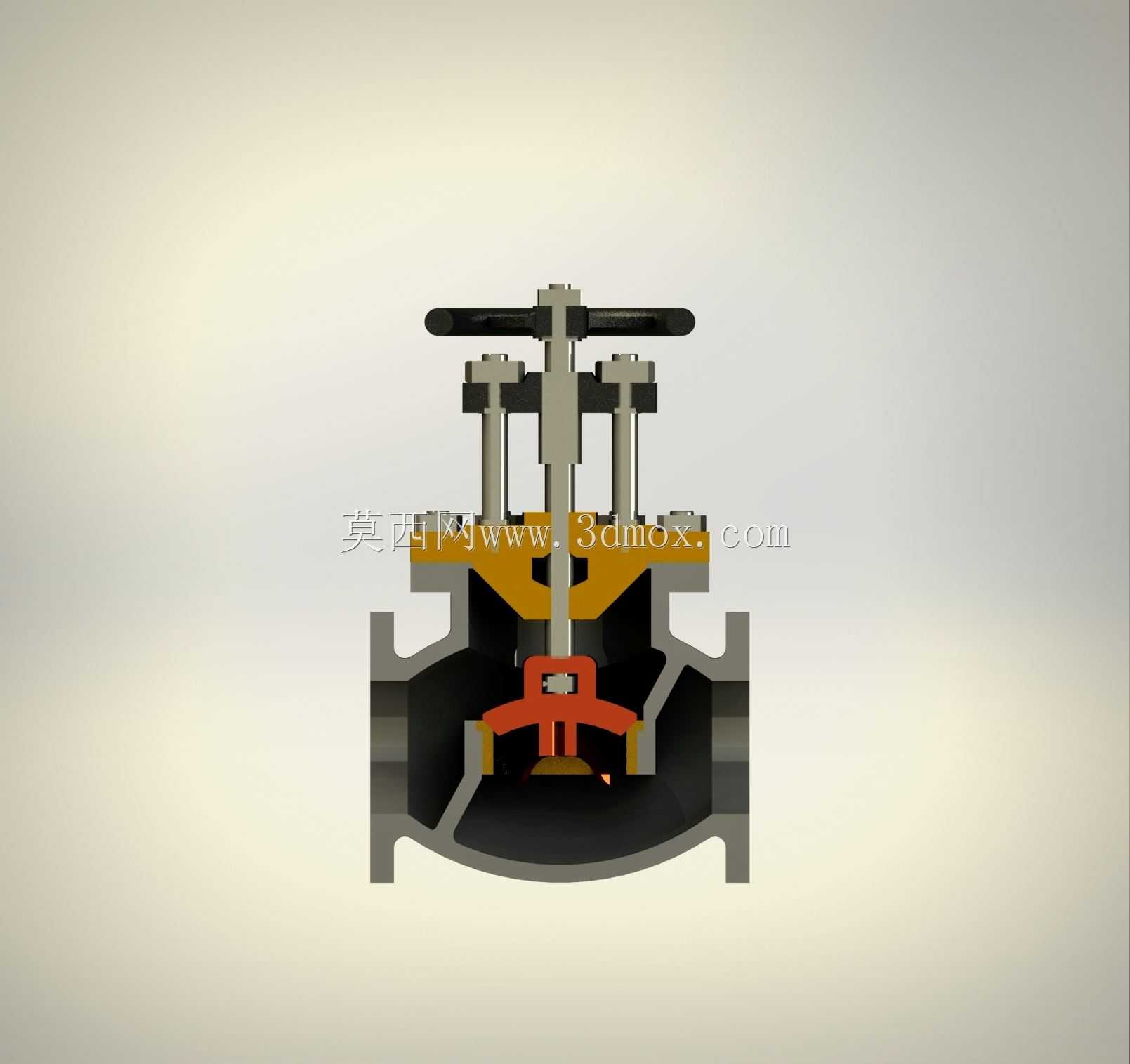

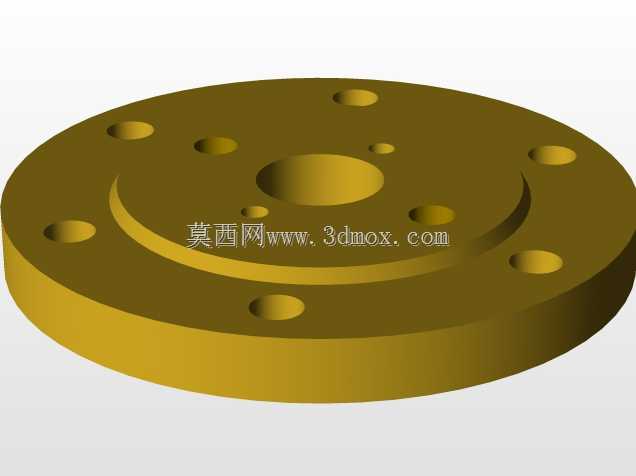

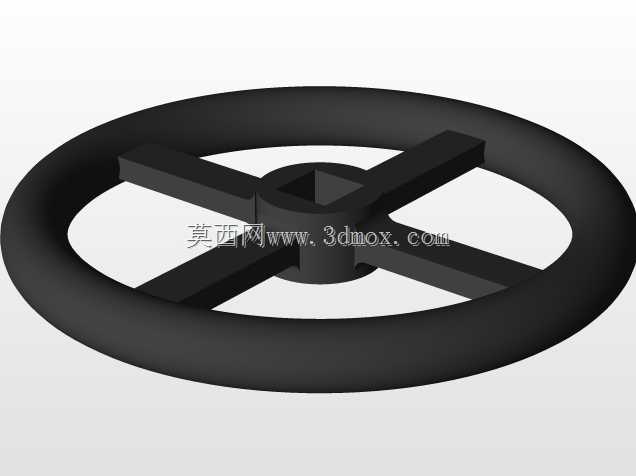

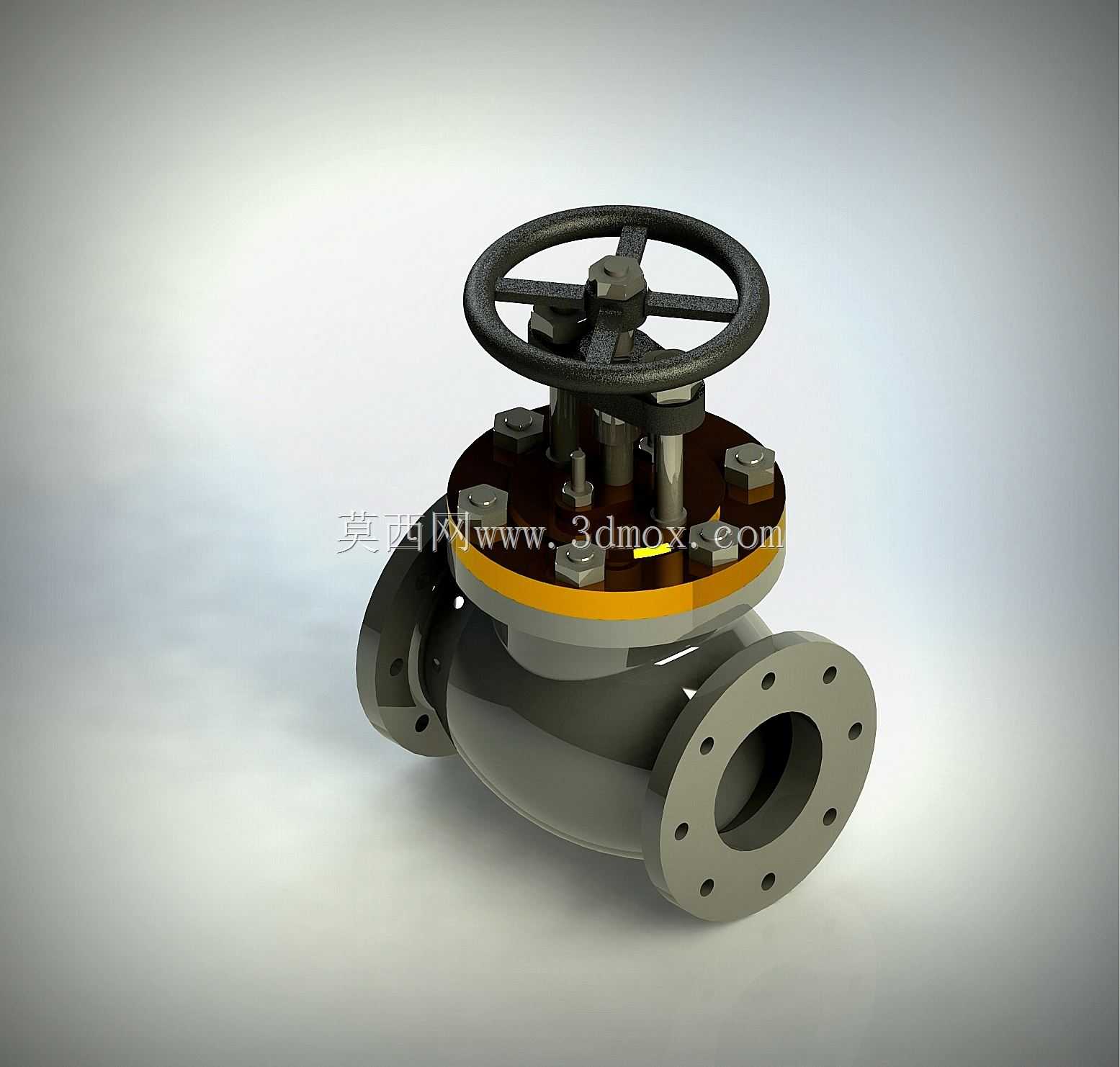

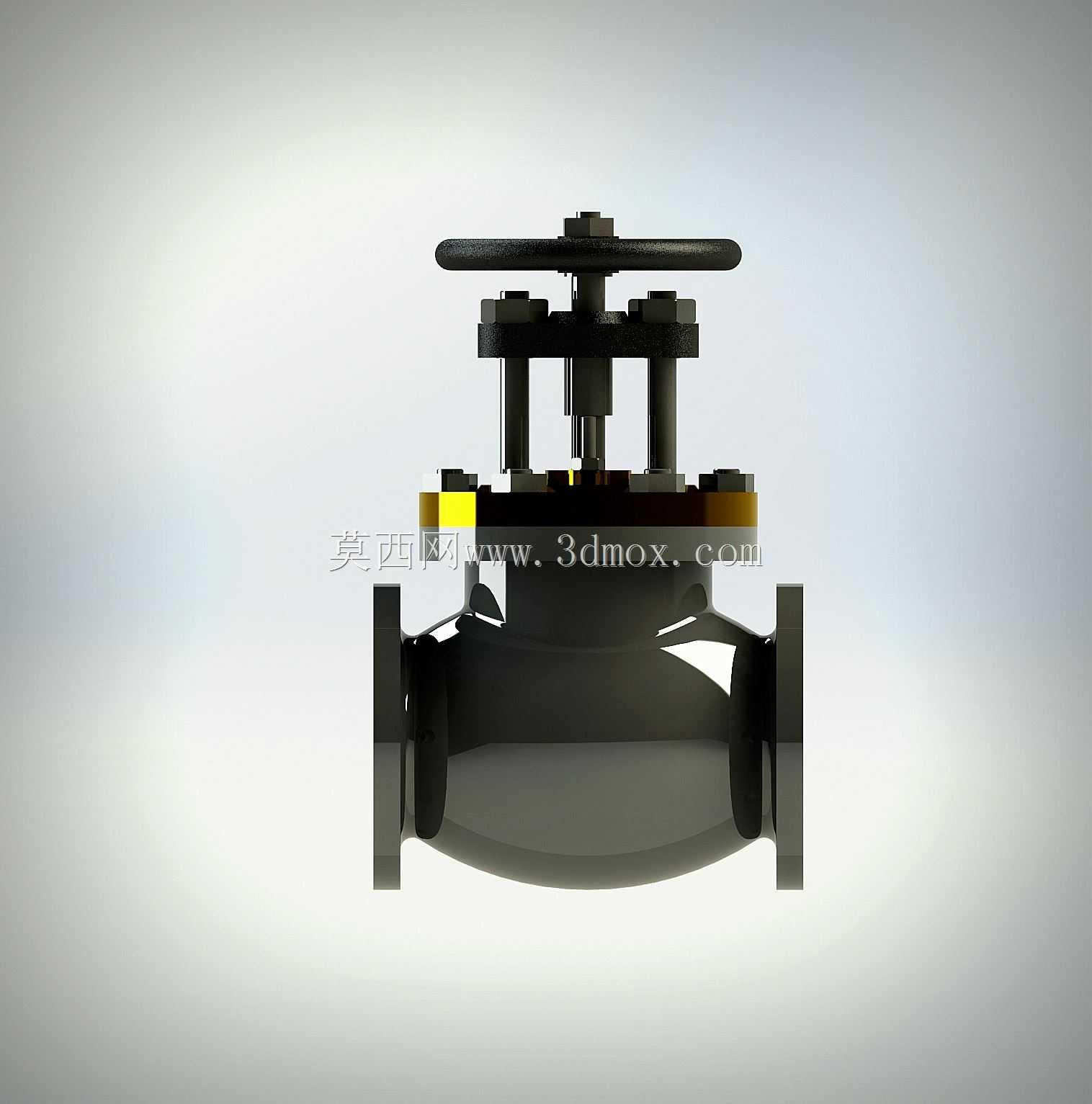

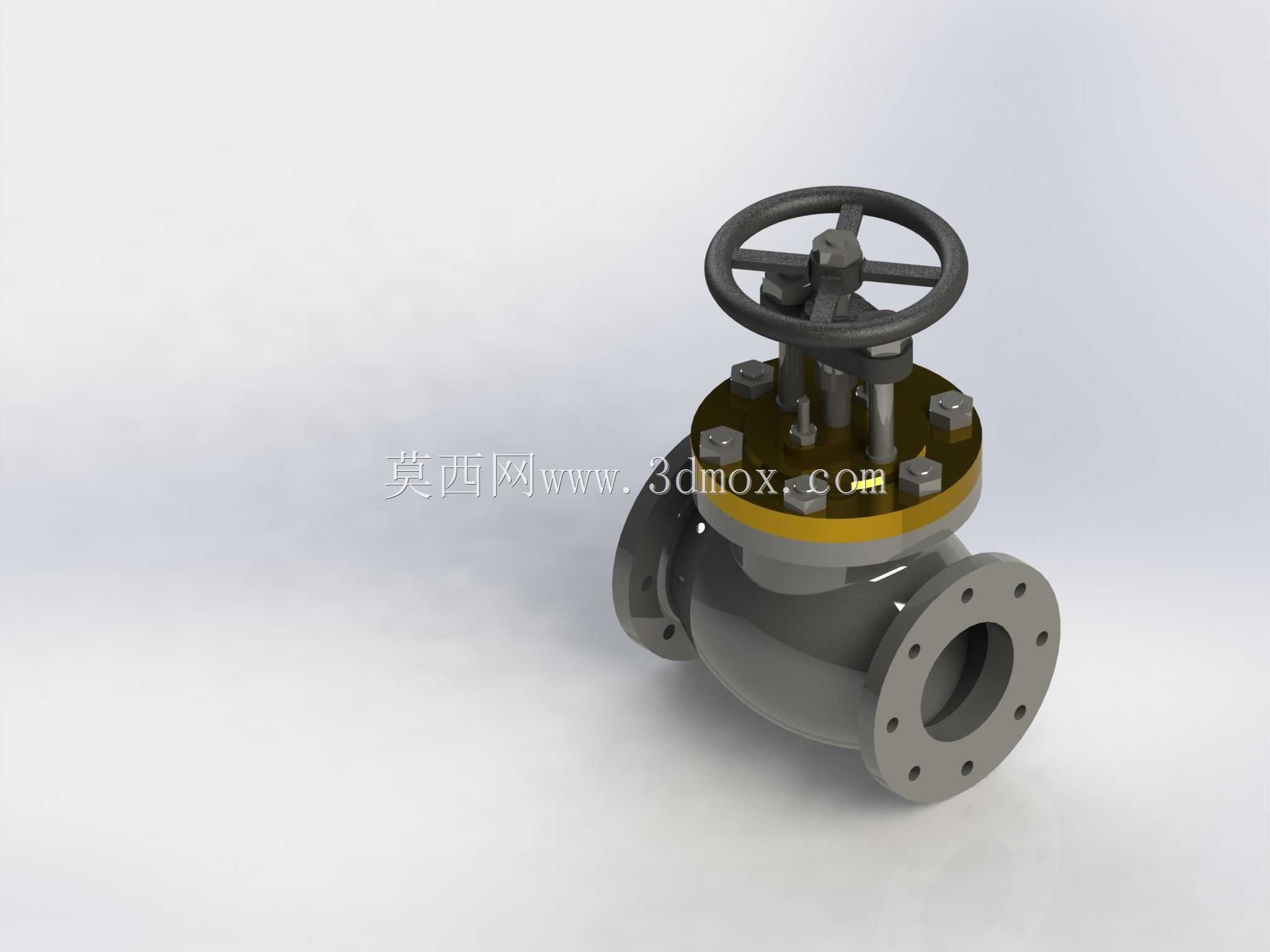

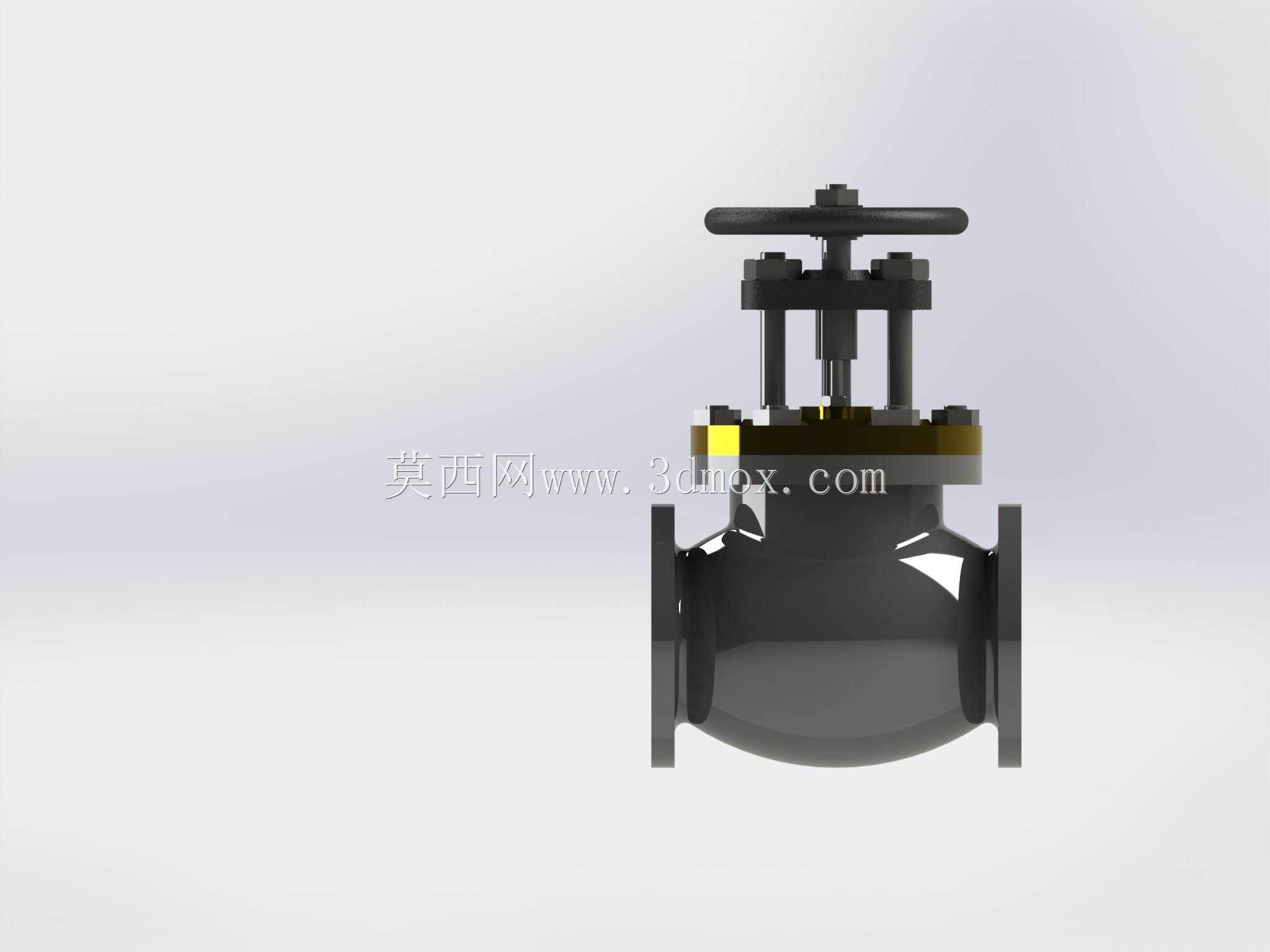

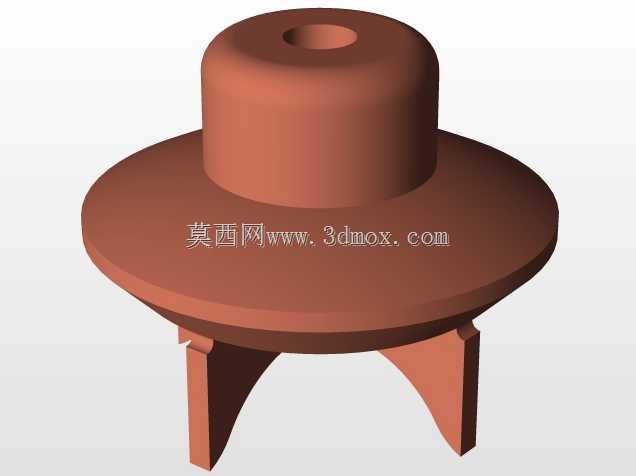

这款手动法兰截止阀主要应用于石油化工、电力冶金、市政给排水、暖通空调等工业管路系统中，承担管路介质的截断与导通功能，可适配清水、油品、蒸汽、弱腐蚀性流体等多种介质的输送管控场景，是工业流体管路系统中应用极为广泛的控制部件。在实际工况中，该类阀门通常安装在管路干线与分支节点位置，相比闸阀具备更优异的截流密封性能，阀瓣启闭行程短，密封面受介质冲蚀磨损更小，长期运行的密封可靠性更突出，适合需要频繁启闭或要求严格截断介质的管路点位。从功能特性来看，该截止阀采用手轮驱动的明杆结构设计，操作人员可通过手轮的转动位置直观判断阀门的启闭状态，避免误操作风险；阀体采用直通式流道设计，介质流向为低进高出，启闭过程中操作力矩更小，同时能有效降低介质流动的阻力损失，兼顾截流性能与管路输送效率。密封结构采用锥面密封配合，阀瓣与阀座密封面经过精密研磨处理，关闭状态下可实现零泄漏截断，满足中低压工业管路的密封等级要求。在设计思路上，这款模型完全遵循工业阀门的实际设计规范，首先根据公称通径与压力等级确定阀体的壁厚参数，保证阀体在额定工作压力下的结构强度，避免承压变形或破裂风险；其次对阀杆、阀瓣、阀座等运动部件做了装配公差匹配，预留合理的运动间隙，既保证启闭动作顺畅无卡滞，又避免间隙过大导致的介质内漏；手轮部分采用轮辐式结构，在保证操作扭矩传递强度的前提下，尽可能降低手轮自身重量，同时轮缘做了防滑处理，方便操作人员手动施力。阀体两端采用标准法兰连接结构，法兰盘上的螺栓孔位置、孔径、法兰密封面尺寸完全匹配对应公称压力的法兰标准，安装时可直接与同规格的管路法兰对接，无需额外加工适配；整体安装边界紧凑，手轮顶部到阀体底部的高度、法兰端面的间距都符合常规工业管路的安装空间要求，既可以水平安装在水平管路上，也可根据管路走向垂直安装，适配不同的管路布局场景。阀体中部的中法兰连接采用螺栓紧固加密封垫片的结构，方便后期检修时拆卸更换内部密封件，降低设备维护成本；阀杆位置设置了填料密封结构，可通过压紧填料压盖调整密封压紧力，长期使用出现填料磨损泄漏时，无需拆解整个阀门即可完成密封维护，大幅提升阀门的全生命周期使用寿命。
