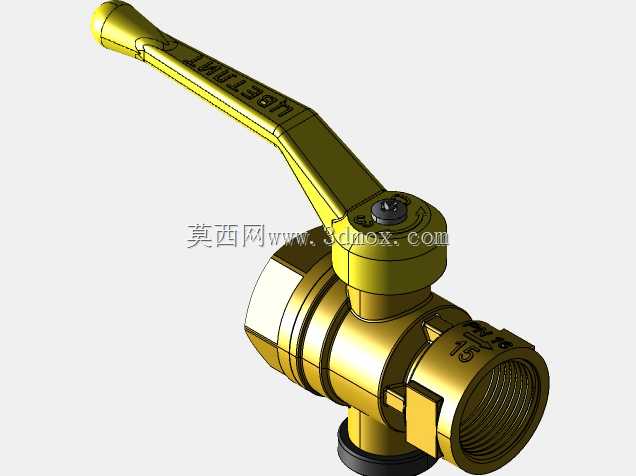

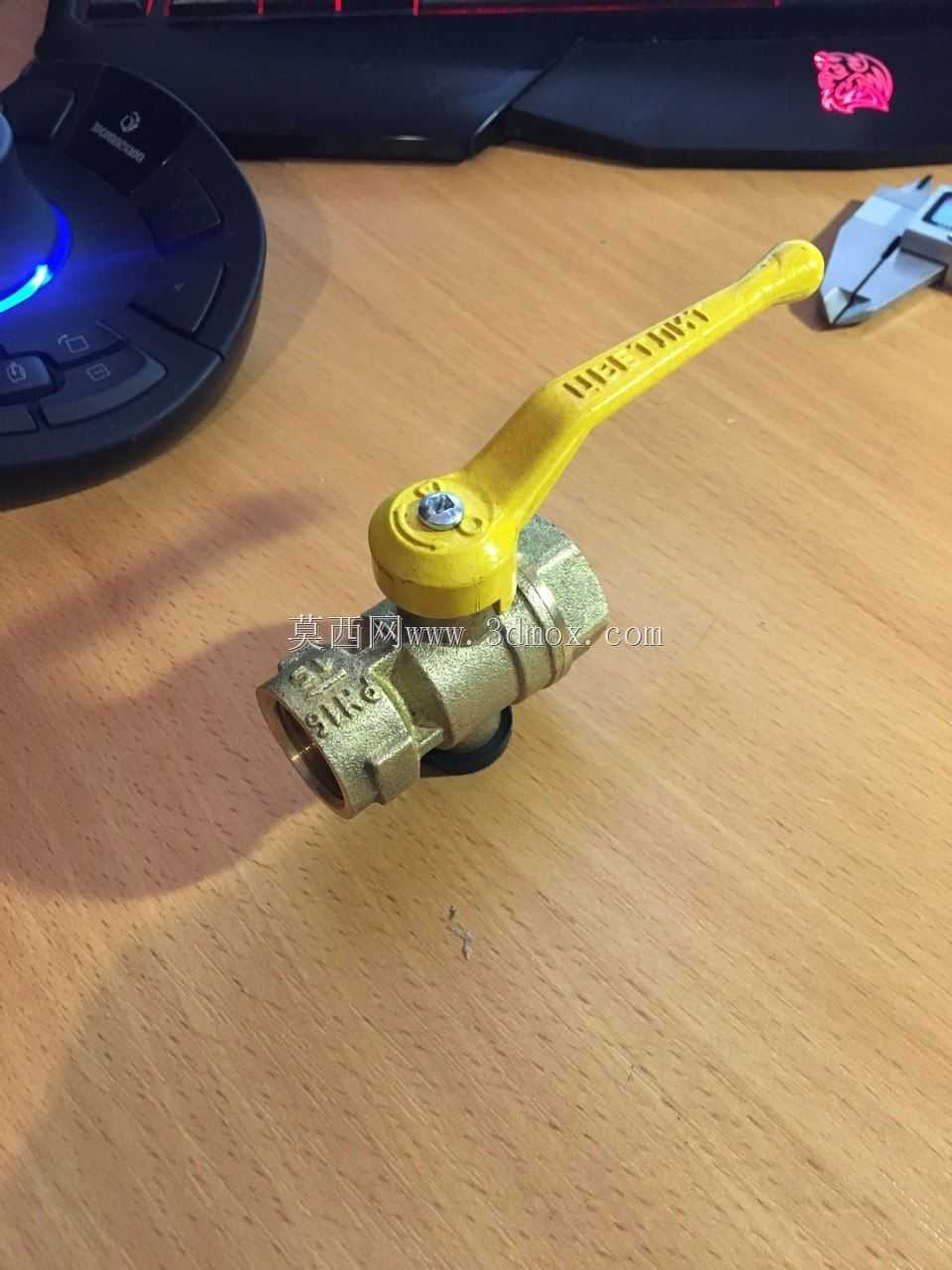

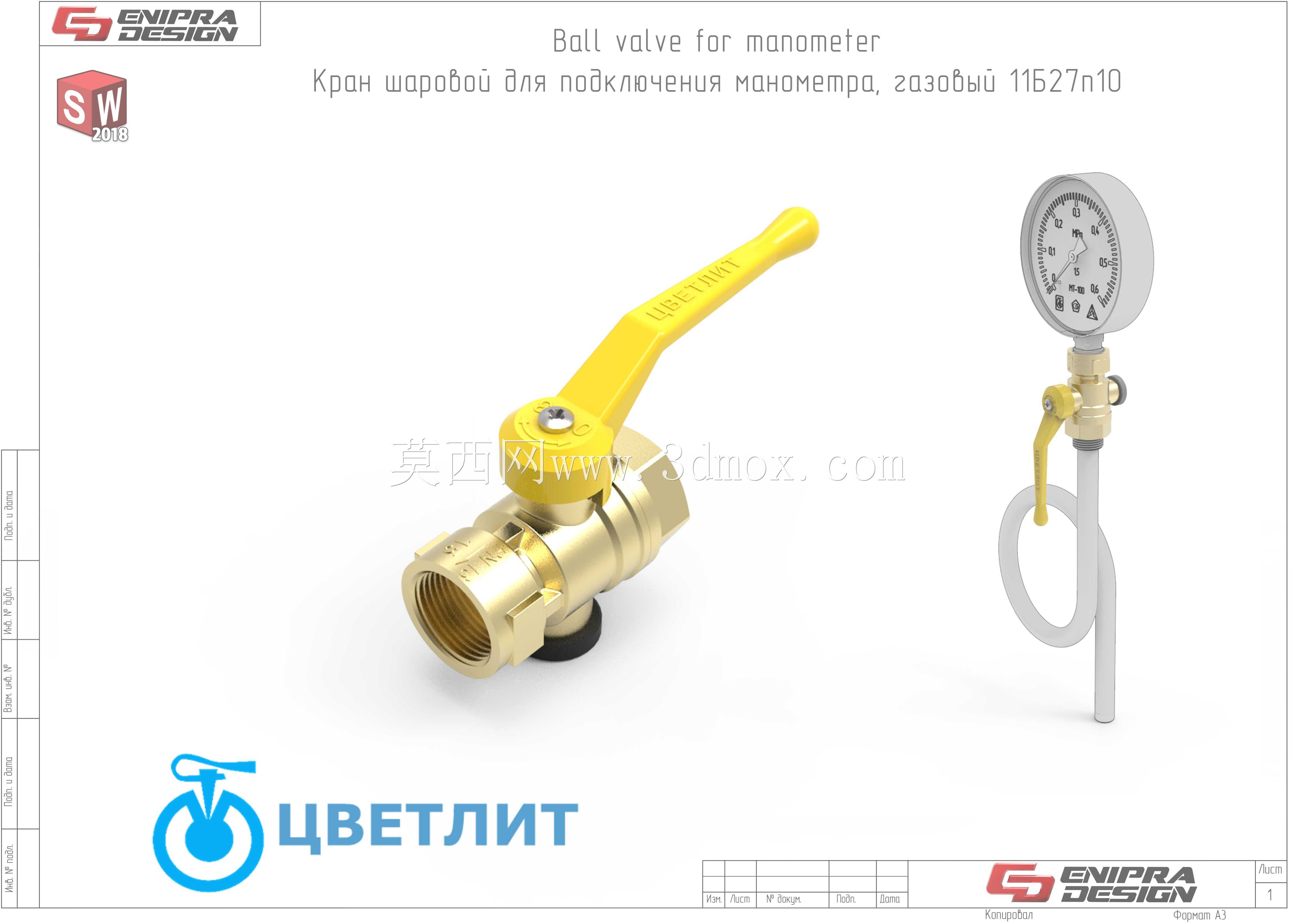

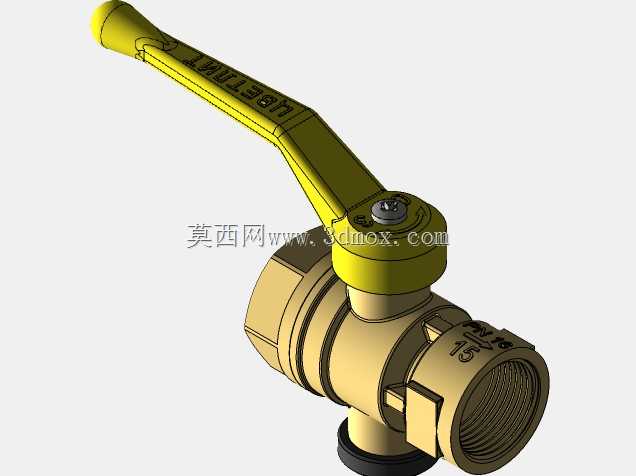

黄铜款压力表配套球阀结构设计

这款压力表球阀主要应用在工业流体输送管路的压力检测点位，是压力表与主输送管路之间的核心控制部件，日常可在水压、油压、气压输送场景中见到它的身影，覆盖民用供水、小型气动设备、暖通循环、低压输气等多个使用场景。它的核心作用是控制压力表与主管道的通断状态，当需要对压力表进行校准、更换或者检修时，无需排空整条管路的介质，只需要扳动这款球阀的手柄切断通路，就能在不影响主管道正常输送的前提下完成压力表的维护操作，大幅降低管路运维的成本与工作量，同时也能在管路压力波动超出压力表量程上限时临时切断通路，避免压力表因瞬时超压出现损坏，延长压力检测仪表的使用寿命。

在功能特性设计上，这款球阀采用黄铜作为主体材质，黄铜本身具备优秀的抗锈蚀能力与切削加工性能，适配水、低压气体、无腐蚀性油品等多种常见输送介质，长期使用不易出现结垢、锈蚀卡滞的问题。阀体采用直通式内螺纹连接结构，两端接口可直接对接标准规格的管路与压力表接头，无需额外定制转接头，安装操作便捷。手柄采用加长杠杆式设计，表面做防滑纹理处理，操作人员只需施加很小的力就能完成90度的开关动作，开关状态清晰直观，手柄与管路平行时为通路状态，垂直时为断路状态，无需额外标识就能快速判断阀门当前的工作状态。阀芯采用球面密封结构，密封面贴合紧密，在额定工作压力范围内不会出现介质渗漏问题，密封件选用耐老化的柔性材质，长期反复开关也能保持稳定的密封性能。

设计过程中优先考虑了安装边界的适配性，整体结构紧凑小巧，不会在压力表安装点位占用过多的管路空间，阀体的六角结构预留了标准扳手的夹持位置，安装时可以用普通活动扳手或者开口扳手完成紧固操作，不需要特殊的安装工具。阀体与手柄的连接部位做了限位结构，手柄只能在0到90度的范围内转动，避免过度转动导致阀芯密封件磨损，同时在手柄与阀体的结合处设置了防尘结构，避免外界的灰尘、杂质进入阀芯摩擦部位，降低阀门操作的卡滞概率。整体流道采用等径设计，介质通过阀门时的压力损失极小，不会对压力表的检测精度造成额外影响，能够真实反馈主管道内的实际压力数值，保障压力检测数据的准确性。
