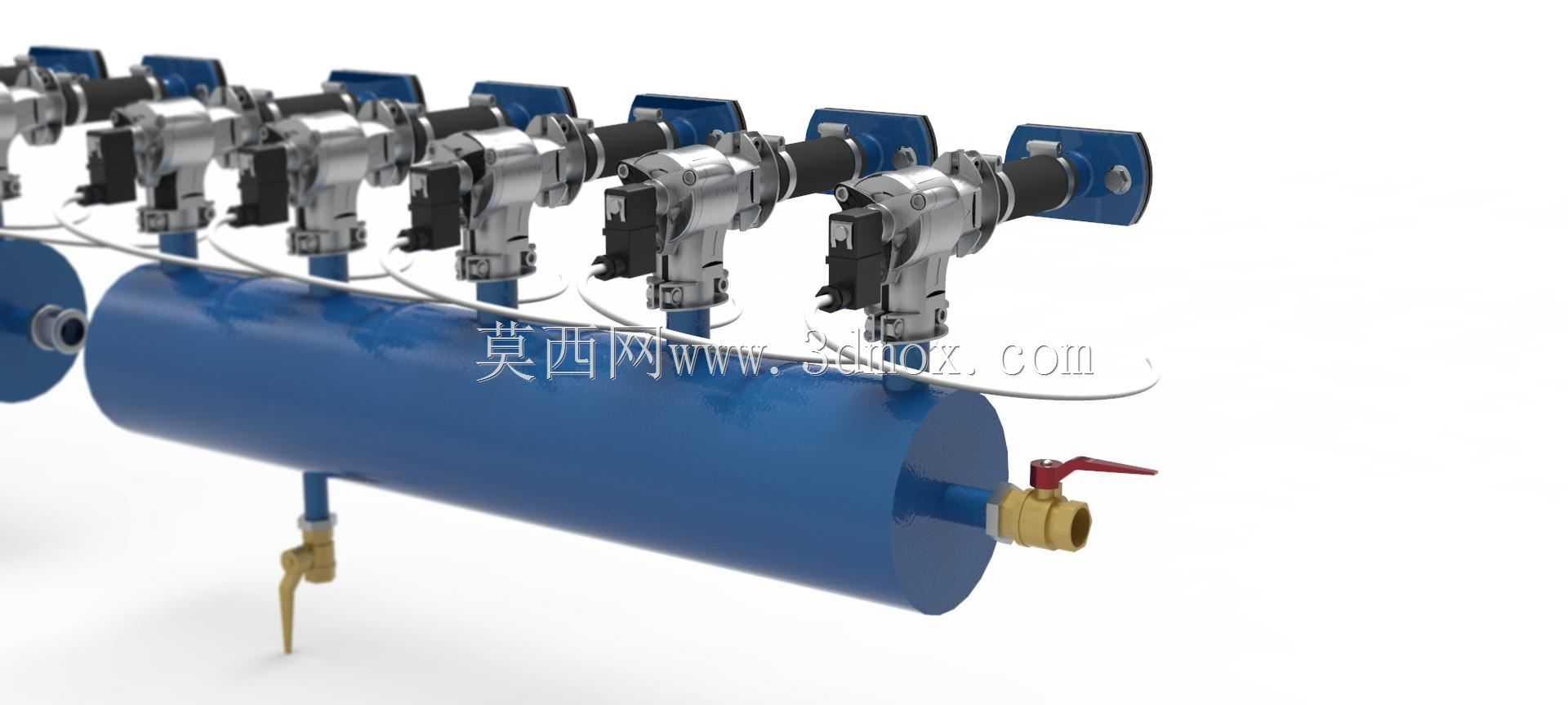

集成隔膜脉冲阀的分气接收装置

该装置主要应用于工业除尘系统的喷吹清灰环节，作为压缩空气的中转分配载体，衔接储气端与各除尘滤袋的喷吹支路，在袋式除尘、粉体输送的气路控制场景中承担核心的气路枢纽作用。实际运行过程中，主筒体接入稳定的压缩空气气源，端部设置的手动球阀可实现整路气源的通断控制与检修泄压，筒体底部设置的排污阀可定期排出气路内积存的冷凝水与杂质，避免杂质进入阀体造成密封件磨损或气路堵塞。筒体上方阵列布置的隔膜脉冲阀，可根据控制信号独立开启，将筒体内储存的压缩空气瞬时喷入对应滤袋内部，通过瞬间的气流冲击抖落滤袋表面附着的粉尘，保障除尘系统的过滤阻力维持在合理区间。设计阶段首先根据系统所需的喷吹气量确定主筒体的容积与管径，保证单次连续喷吹时筒体内气压降不超过额定值，避免喷吹力度不足影响清灰效果；阀组的安装间距严格匹配对应除尘设备的花板孔位间距，确保每个阀体的出口可精准对接喷吹管，避免安装错位造成的气流偏斜；所有阀体的接线端统一朝向同侧排布，方便现场布线与后期检修维护，气路接口处均采用锥面密封结构，减少压缩空气的泄漏损耗。外形方面主筒体采用卧式圆柱结构，两端采用标准椭圆封头焊接成型，整体安装时通过筒体上方的法兰安装座与设备机架固定，安装边界需预留端部球阀的操作空间、底部排污阀的操作空间以及上方阀组的接线与检修空间，阀组顶部的电磁驱动部分需与周边结构保留足够的安全间隙，避免运行过程中产生干涉。整体结构将气源分配、通断控制、排污泄压、独立喷吹控制功能集成于一体，相比分散布置的阀组与管路，大幅减少了现场管路连接的工作量，降低了管路泄漏点，同时紧凑的结构也缩小了设备整体的占用空间，适配中小型除尘设备的安装需求。
