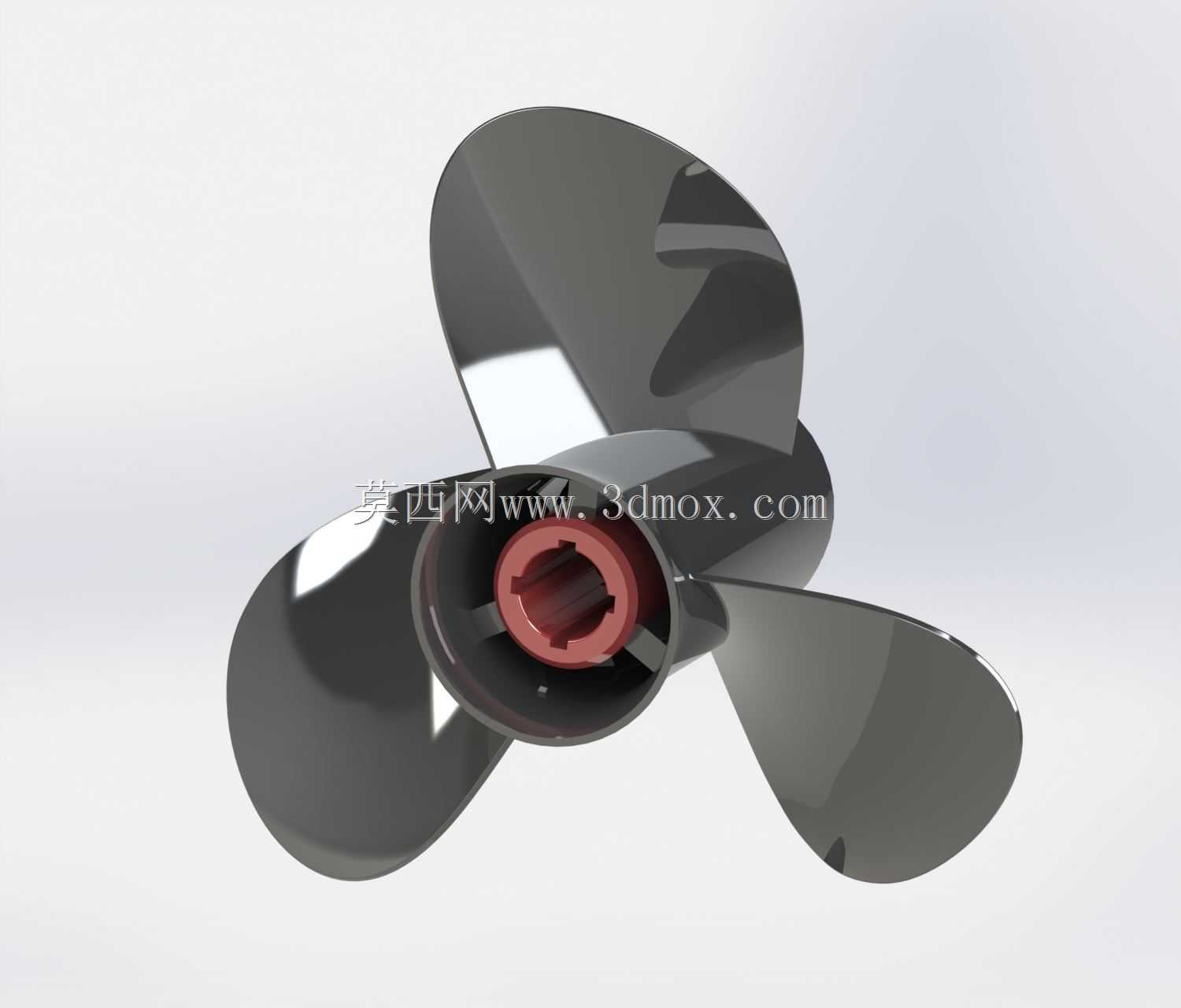

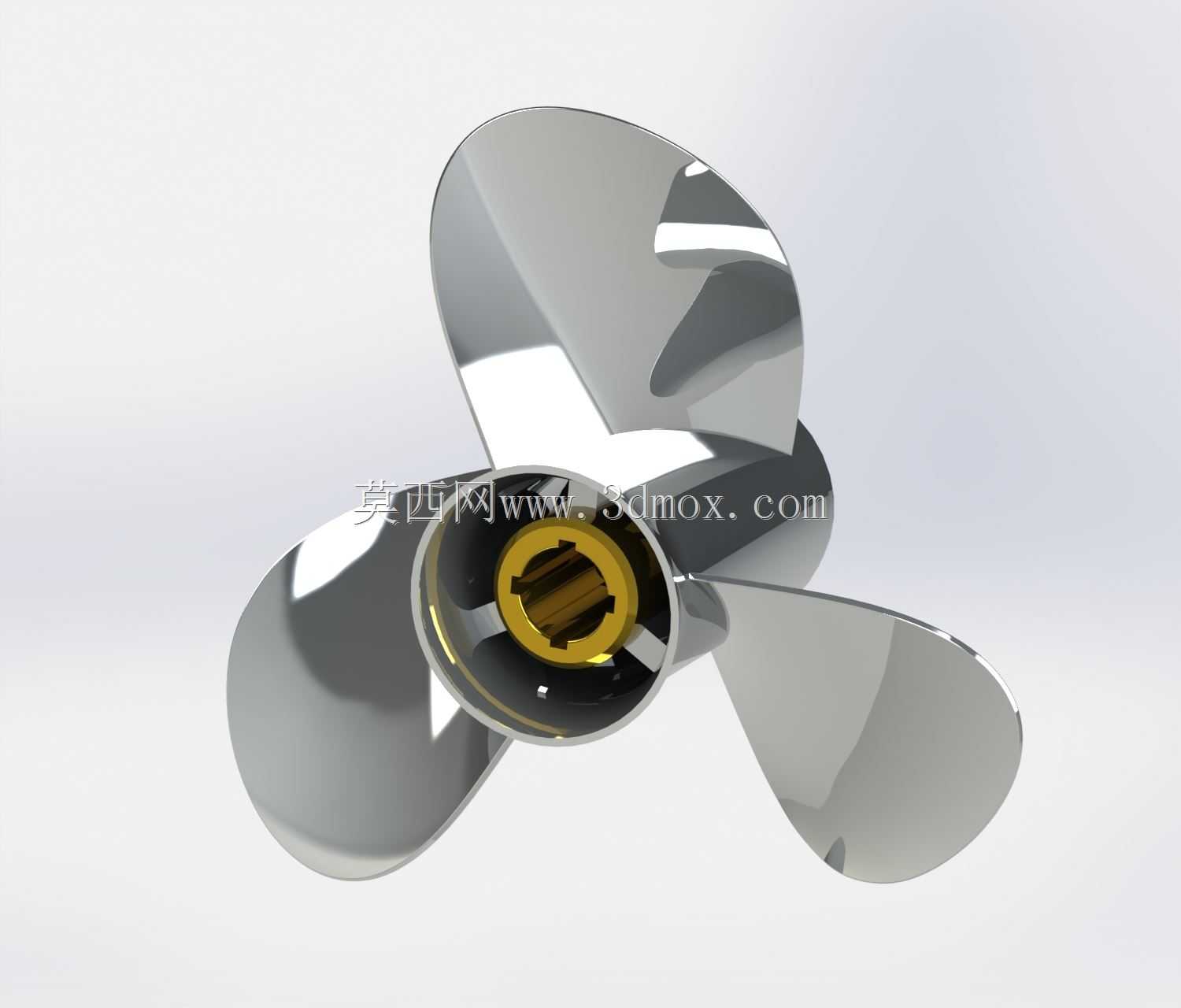

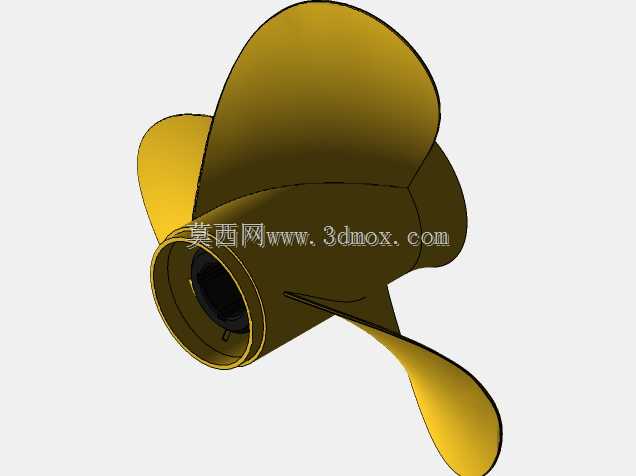

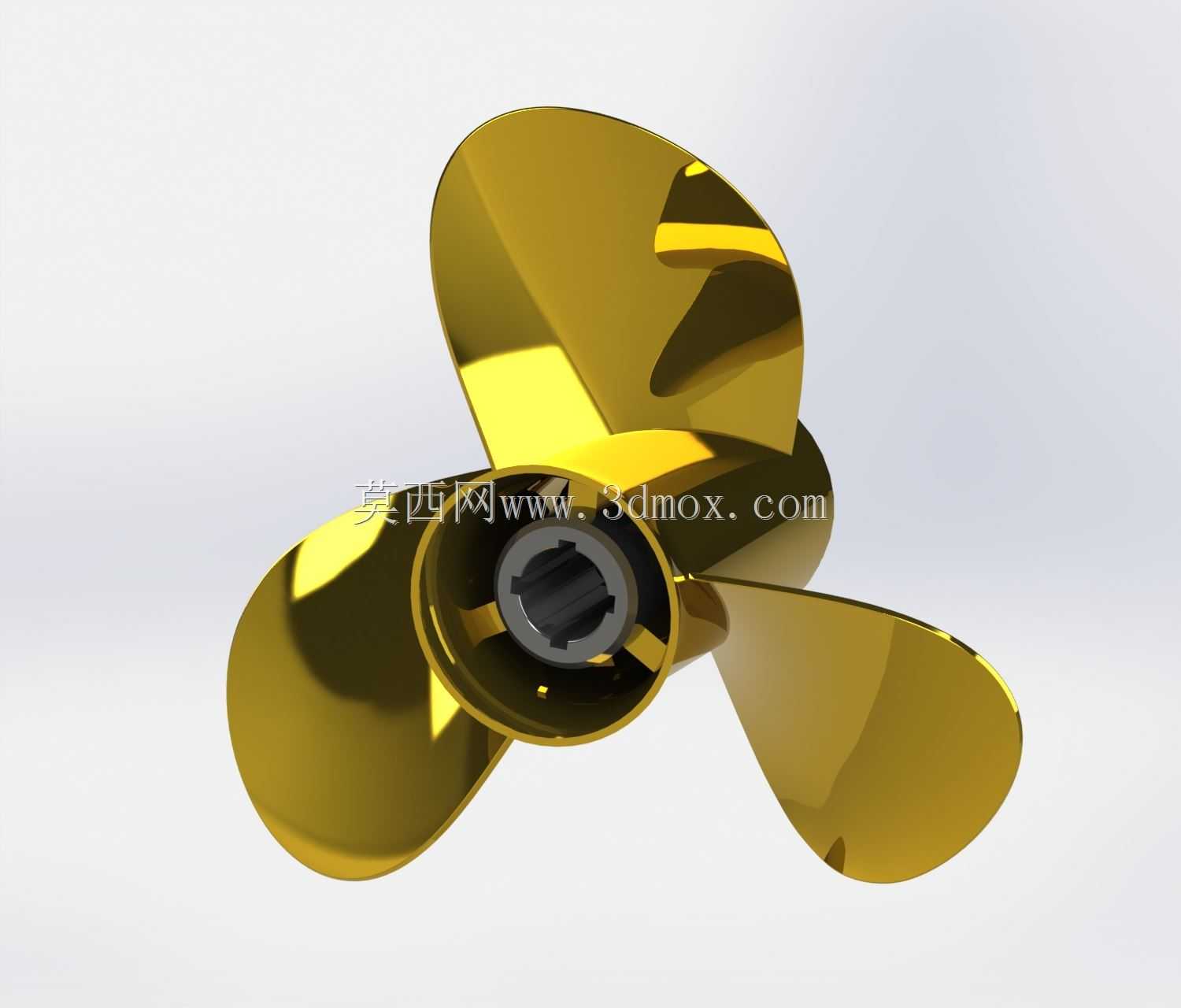

三叶式船舶推进用螺旋桨结构设计

这款三叶式船用螺旋桨主要应用于内河小型货运船舶、近海休闲游艇、作业拖轮等民用船舶的动力推进系统，是船舶动力输出链路中直接将发动机轴系旋转动能转化为船体行进推力的核心功能部件，安装于船舶尾部水线以下的轴系末端，工作时完全浸没于水体环境中，通过桨叶曲面拨动水流获得反向作用力，推动船体完成前进、转向配合等航行动作。从实际使用场景来看，该款螺旋桨适配中等功率的船用柴油动力输出，可在淡水、近海盐度水体中长期稳定工作，桨叶的曲面弧度经过流体力学优化，能够在常规航行转速下减少水流紊流带来的能量损耗，提升动力转化效率，同时降低桨叶转动产生的水下航行噪音，减少对船体的振动传导。在产品功能特性上，三叶结构的设计平衡了推进效率与运转平稳性，相比两叶桨拥有更均匀的动力输出表现，相比四叶及以上多叶桨则拥有更小的转动阻力，适配中小吨位船舶的航速需求；桨叶根部与中心桨毂采用一体化衔接结构，避免长期交变载荷下出现桨叶根部断裂的风险，中心桨毂内部设置有花键啮合结构，能够与船舶传动轴的花键端紧密咬合，传递扭矩的同时避免转动过程中出现打滑、松脱的问题，桨毂端面做了密封配合台阶设计，可与轴系的密封组件配合，防止水体顺着轴系渗入船体内部。在设计思路层面，这款螺旋桨首先围绕适配的船舶吨位、发动机额定输出扭矩、设计航速确定了桨叶的直径参数与盘面比，确保在额定转速下能够提供足够的推力同时避免发动机过载；桨叶的翼型截面从根部到梢部做了渐变处理，根部截面厚度更大以承受更高的扭矩载荷，梢部截面更薄以减少切割水流的阻力，同时桨叶整体带有一定的后倾角度，能够在航行时避开水面漂浮杂物的缠绕，也能减少浅水环境下桨叶触碰河床的概率。在外形尺寸与安装边界上，该螺旋桨的整体外径适配常规小型船舶的尾部安装空间，安装时不会超出船体两侧的舷宽边界，也不会低于船舶设计的最低吃水深度对应的安全间隙；中心桨毂的内孔花键参数匹配通用的中小功率船用轴系规格，安装时只需将桨毂套入传动轴末端，锁紧固定螺母即可完成装配，不需要额外定制转接部件，桨叶的旋转包络面与船体尾部舵叶、尾柱之间预留了足够的安全间隙，转动过程中不会与船体其他部件发生干涉，日常维护时只需从轴系末端拆下即可清理桨叶表面附着的水生生物、检查桨叶边缘是否存在磕碰缺损，维护操作便捷。
