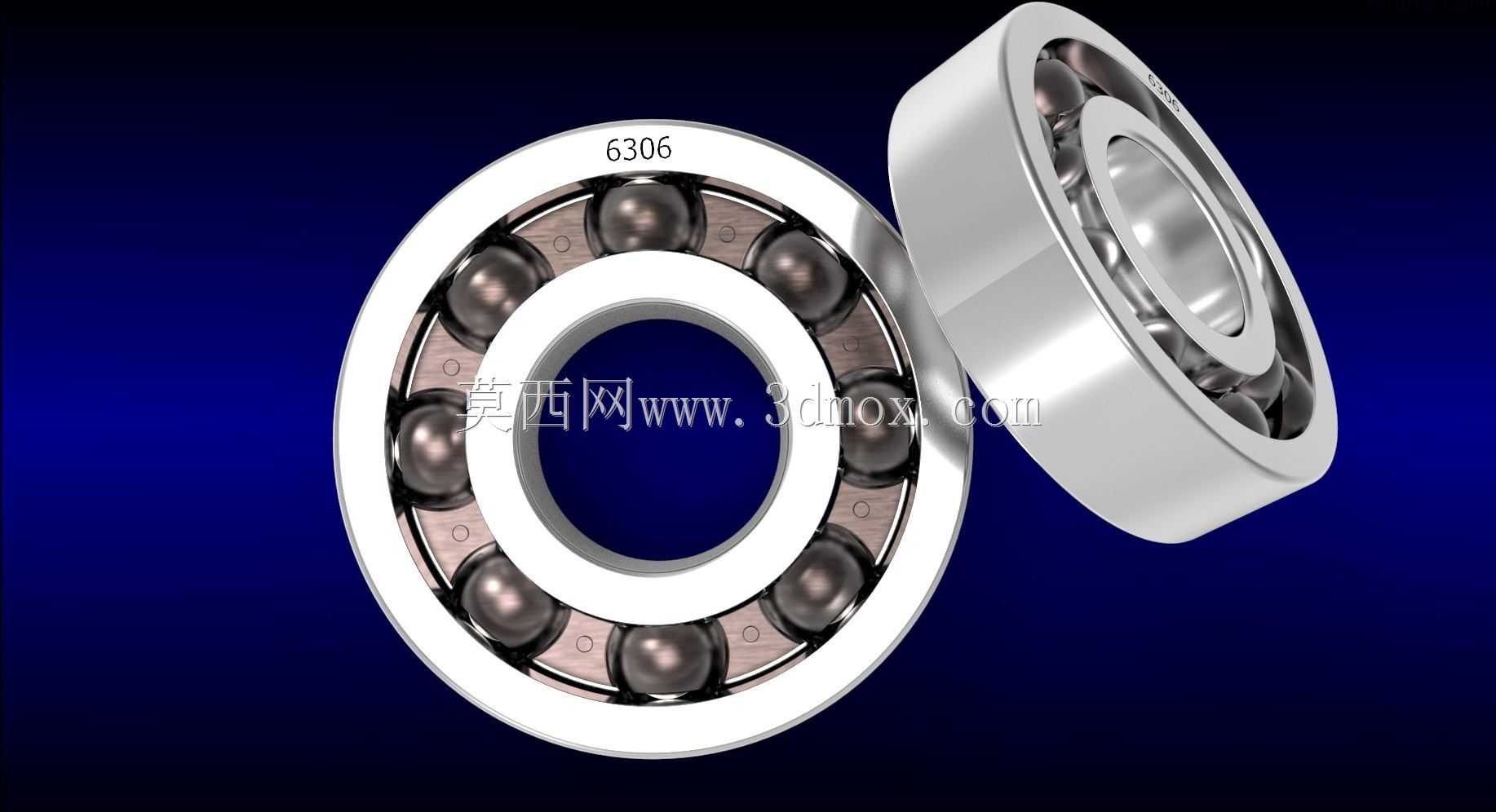

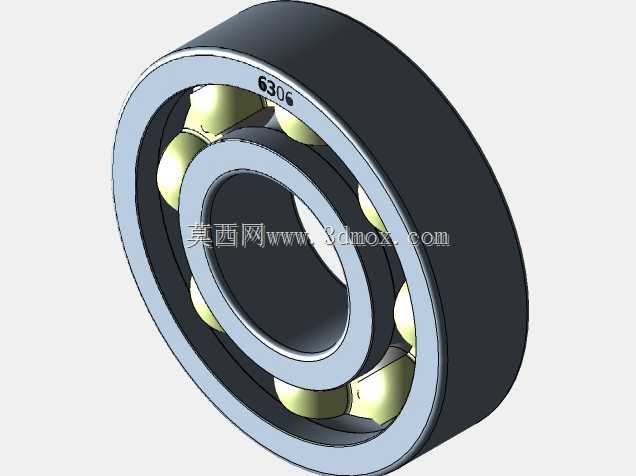

深沟球6306滚动轴承实体结构展示

深沟球6306轴承作为机械传动系统中应用极为广泛的支撑类零部件，在各类旋转作业场景中承担着核心的载荷传递与摩擦降低作用，从普通民用电机、输送辊道、家用机电设备，到工业生产线的传动辊、中小型减速机、农用机械的旋转支撑部位，都能见到该型号轴承的身影，它能够在径向载荷为主、同时伴随少量双向轴向载荷的工况下稳定运行，适配中等转速区间的长期连续作业需求，是通用机械领域需求量极大的基础零部件。该款轴承采用经典的深沟滚道设计，内圈与外圈均设置有与钢球曲率高度匹配的弧形滚道，滚动体选用高精度轴承钢球，沿滚道周向均匀排布，配合冲压成型的保持架将各钢球等距分隔，避免钢球在运转过程中发生相互摩擦与碰撞，保证运转过程的平稳性，降低运行过程中的噪音与振动。在设计过程中，首先围绕额定动载荷、额定静载荷的性能要求确定套圈的壁厚与滚道曲率参数，兼顾结构强度与运转灵活性，滚道的加工精度直接影响轴承的运转精度与使用寿命，设计时预留了合理的安装配合公差，内圈与旋转轴采用基孔制过渡配合，外圈与轴承座孔采用基轴制间隙或过渡配合，能够适配多数常规安装场景的公差要求。从外形尺寸与安装边界来看，该型号轴承属于0类深沟球轴承的常规尺寸系列，内孔直径适配直径30mm的旋转轴，外圈外径为72mm，轴承整体宽度为19mm，安装时需要预留的轴向空间与该宽度尺寸匹配，轴肩与座肩的高度需要符合轴承安装的限位要求，既不能过高影响轴承的拆卸维护，也不能过低无法提供足够的轴向定位支撑，同时安装位置需要预留对应的密封件布置空间，避免粉尘、水汽等杂质进入轴承滚道内部，影响润滑脂的性能与轴承的使用寿命。轴承的两侧端面为平整的定位面，安装时能够与轴肩、端盖等定位部件紧密贴合，保证旋转过程中不会发生轴向窜动，维持传动系统的旋转精度。在实际使用过程中，该轴承可以根据工况需求选择开式、双面防尘盖或者双面密封圈的结构形式，开式结构适用于有单独润滑系统、转速较高的工况，带防尘盖或密封圈的结构则预先填充了适配的润滑脂，能够实现长期免维护运行，适用于不便经常加注润滑脂的作业场景，无论是家用轻工设备还是工业生产设备，该型号轴承都能凭借稳定的性能、低廉的成本、便捷的安装维护特性，为旋转部件提供可靠的支撑保障，减少传动过程中的动力损耗，提升整套设备的运行效率与使用寿命。
