快开式2英寸篮式管道过滤夹结构

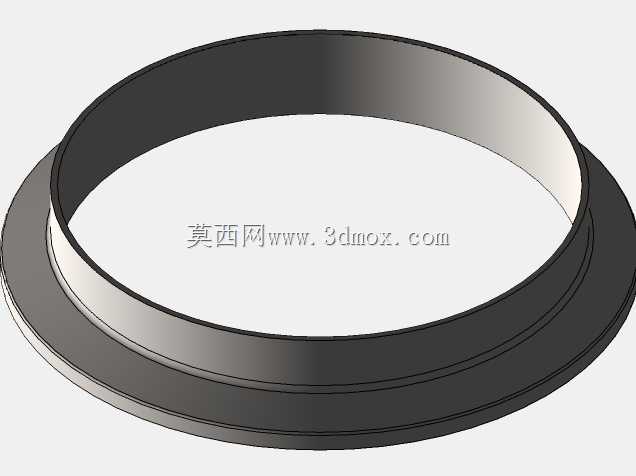

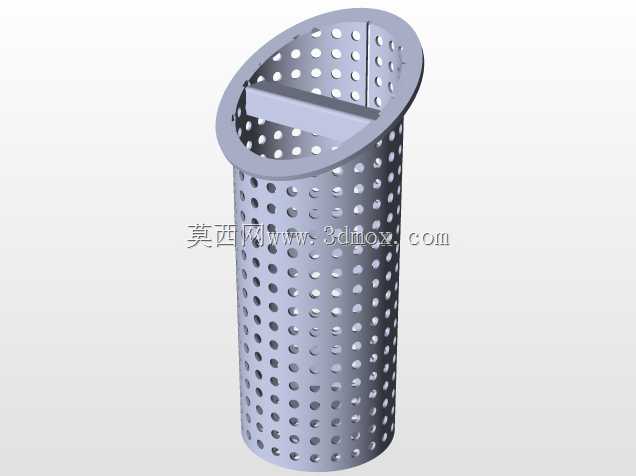

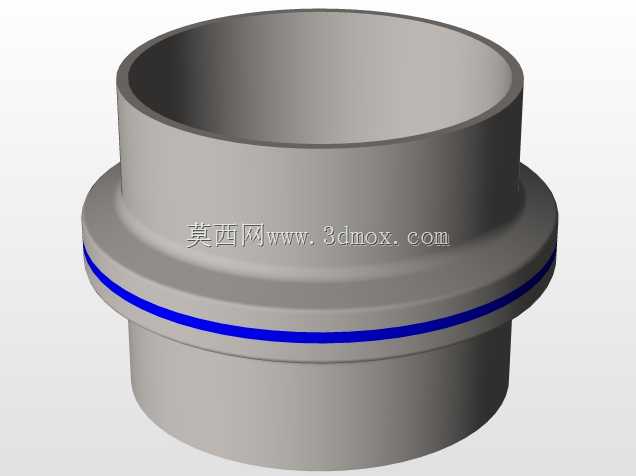

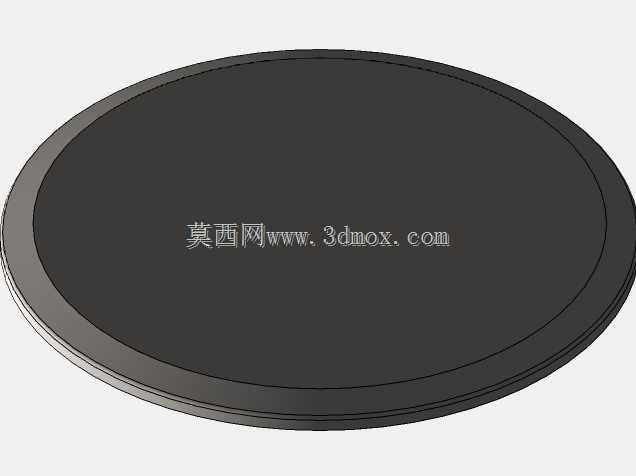

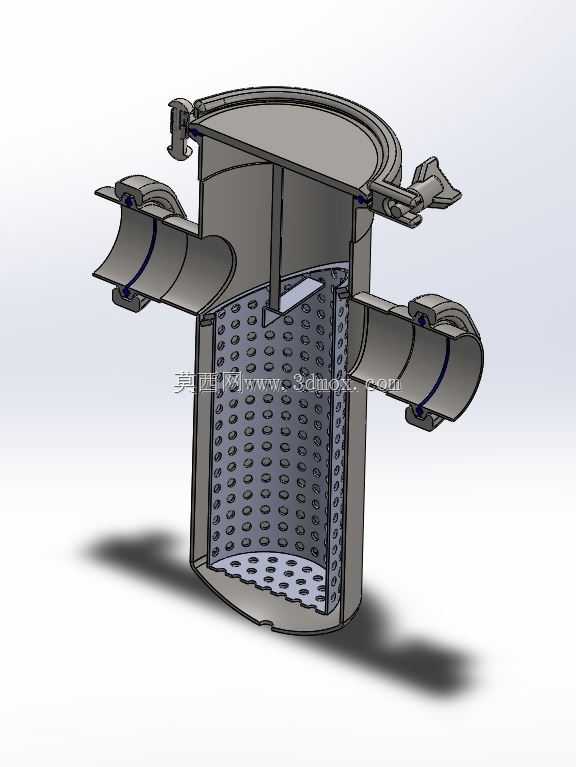

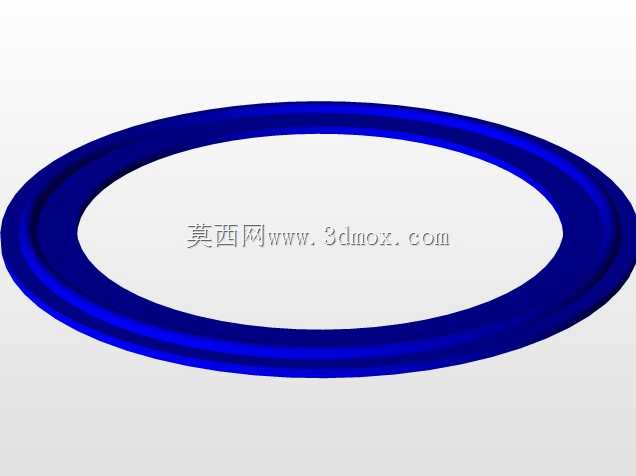

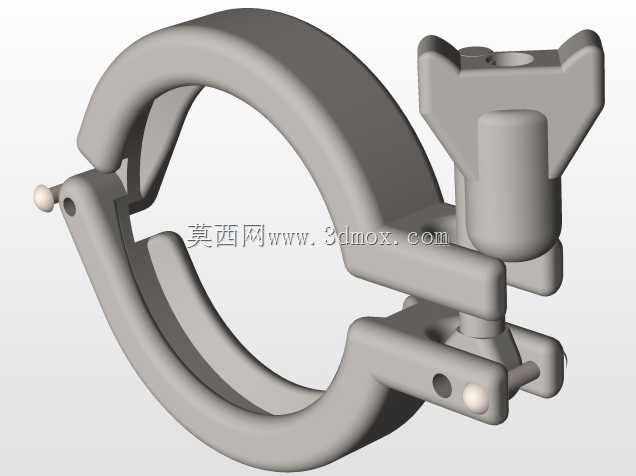

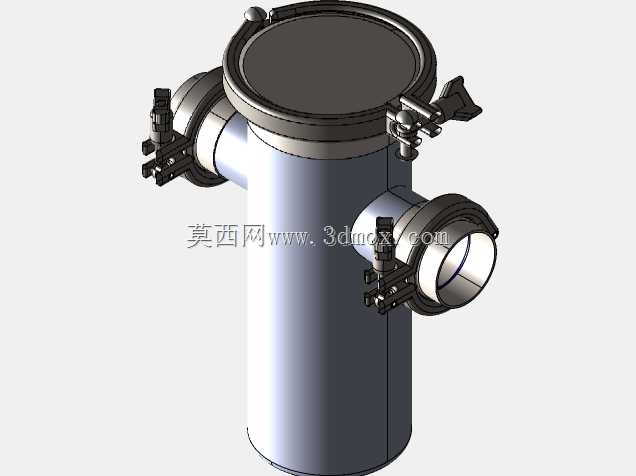

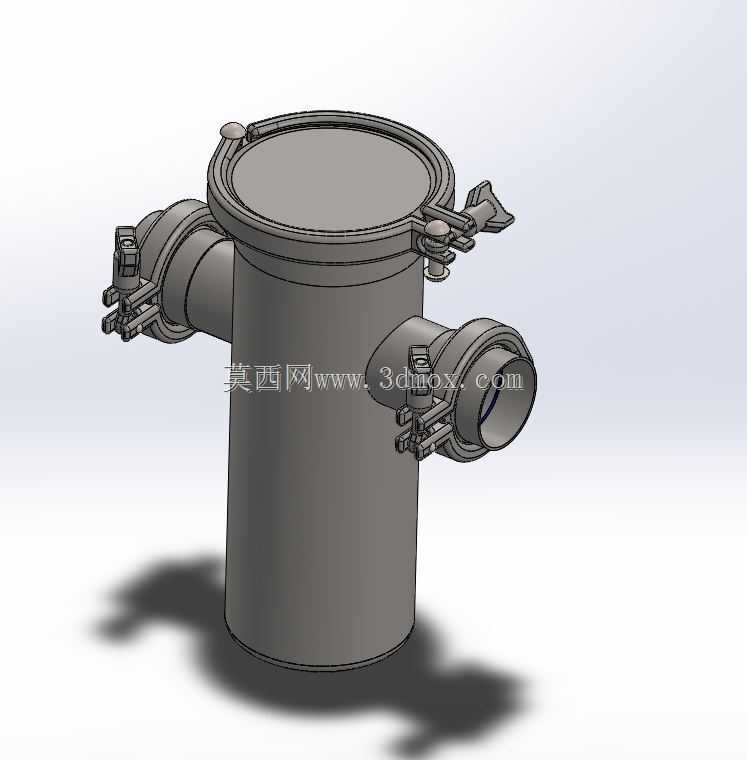

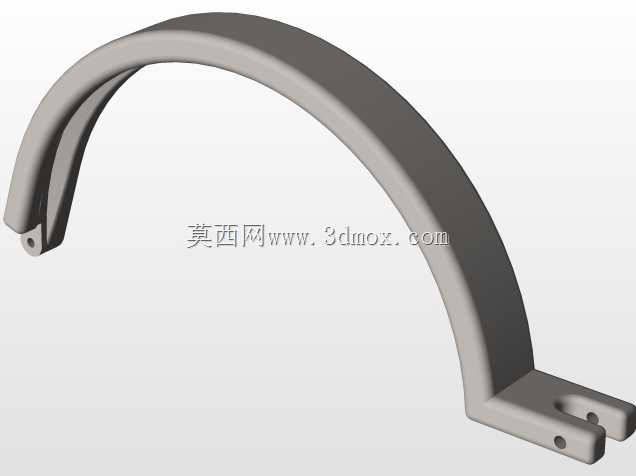

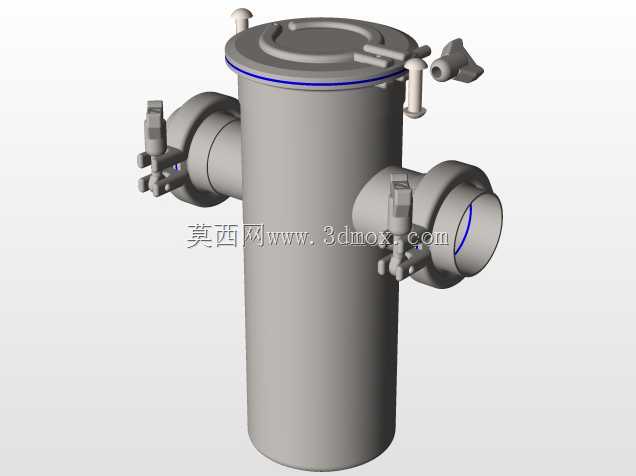

这款快开夹接式篮式过滤装置，主要应用在小口径流体输送管路的杂质拦截场景，常见于精细化工配料管线、食品饮料输送支路、小型水处理循环管路、实验室流体试验系统中，用来滤除流体中混杂的固体颗粒、焊渣、碎屑等杂质，避免下游的泵体、阀门、精密计量元件被杂质卡滞、磨损，保障整个管路系统的运行稳定性。该装置采用筒体侧进侧出的流道设计，流体从一侧接口进入筒体内部后，会先经过内置的篮式滤网，杂质被截留在滤网篮腔内，过滤后的洁净流体从另一侧接口流出，相比直通式过滤结构，这种篮式结构的纳污容量更大，能够容纳更多杂质，减少日常清理维护的频次。快开式的顶盖夹锁结构是这款产品的核心设计特点，顶盖与筒体之间采用快拆压夹配合铰链连接，不需要完全拆卸所有紧固件就能快速打开顶盖，取出内部的滤网篮进行冲洗或者更换，大幅降低日常维护的操作难度，缩短停机维护的时间，适合需要频繁清理滤网的使用场景。进出接口采用卡箍式夹接结构，能够快速和同管径的标准管路对接，安装时不需要复杂的法兰对孔或者螺纹旋拧操作，降低现场安装的作业难度，同时夹接结构的密封性能可靠，能够承受常规低压流体输送的压力要求，避免管路跑冒滴漏的问题。整体结构采用立式圆柱筒体设计，2英寸的通径规格适配公称通径DN50的管路系统，筒体的直立结构能够让杂质自然沉降在滤网底部，避免杂质随流体扰动再次进入下游管路，同时紧凑的外形尺寸不会占用过多的管路安装空间，侧边的接口高度经过优化，能够适配常规水平铺设的管线安装高度，不需要额外调整管路走向就能完成安装。筒体外部的夹锁结构采用对称式布局，锁紧时受力均匀，能够保证顶盖与筒体之间的密封面紧密贴合，即使在流体带轻微压力的工况下也不会出现渗漏问题，铰链结构的设计让顶盖开启后可以自然悬停在一侧，不需要额外的支撑结构，单人就能完成滤网清理的全部操作。
