轨道车辆走行部转向架结构设计

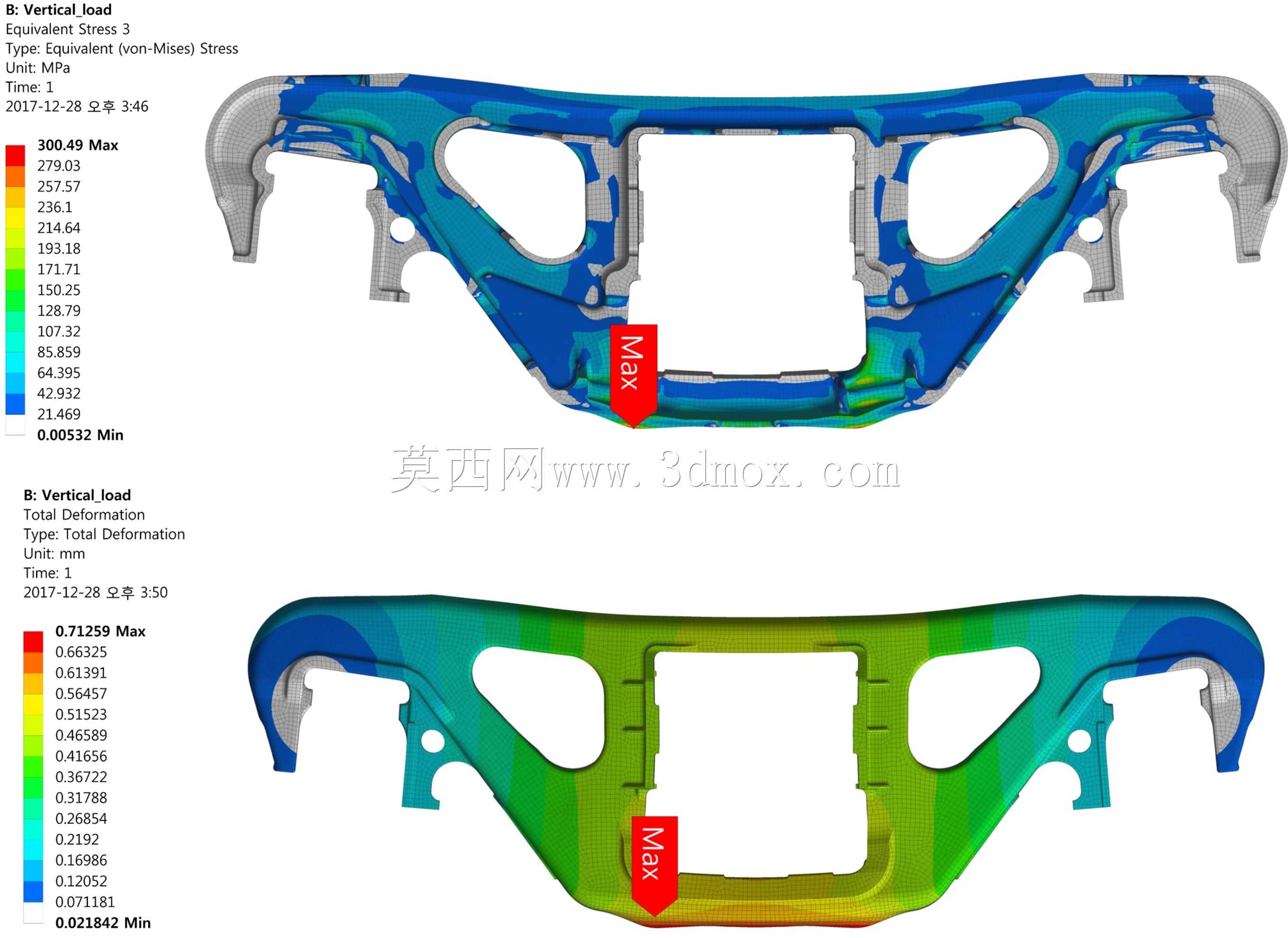

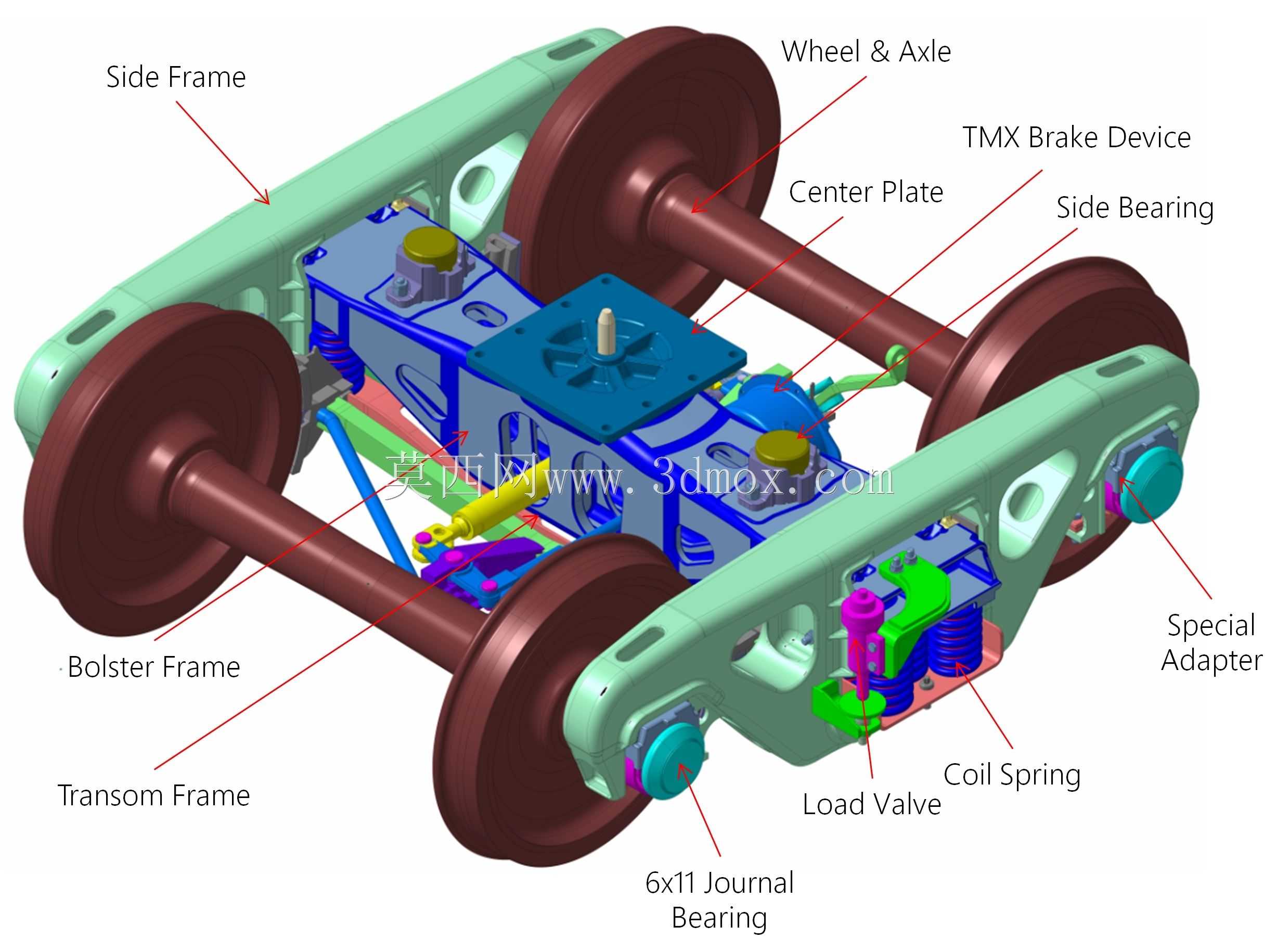

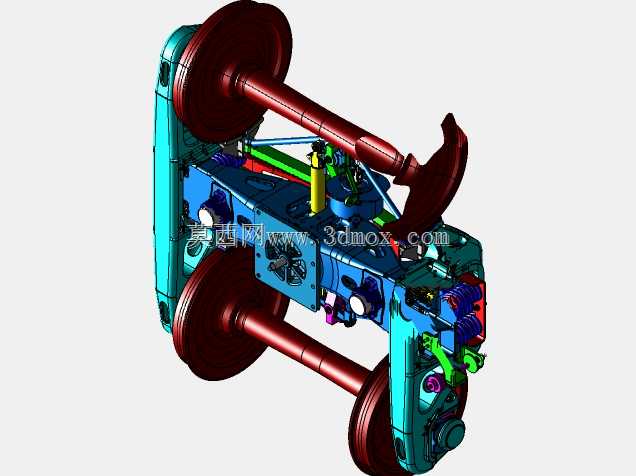

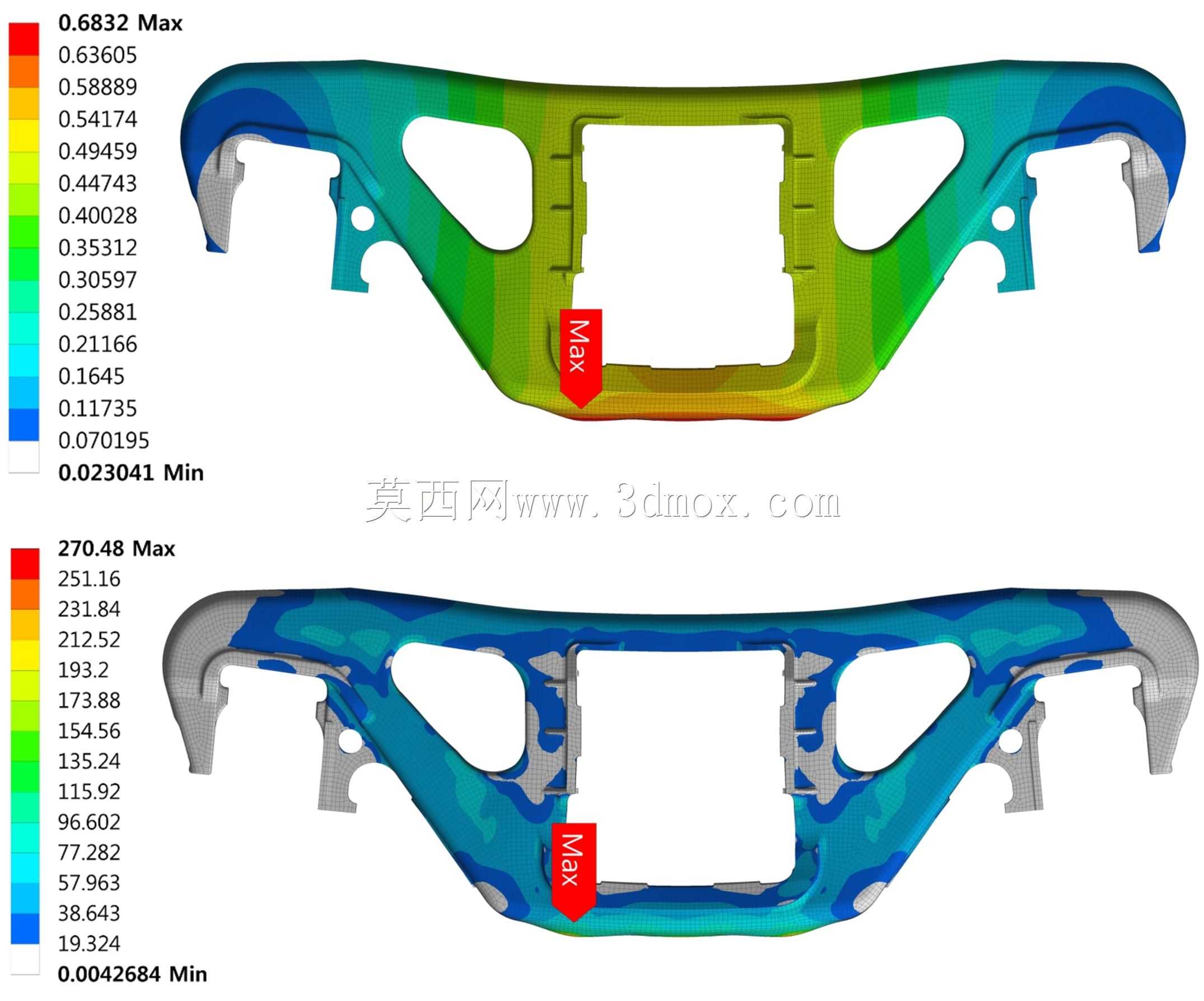

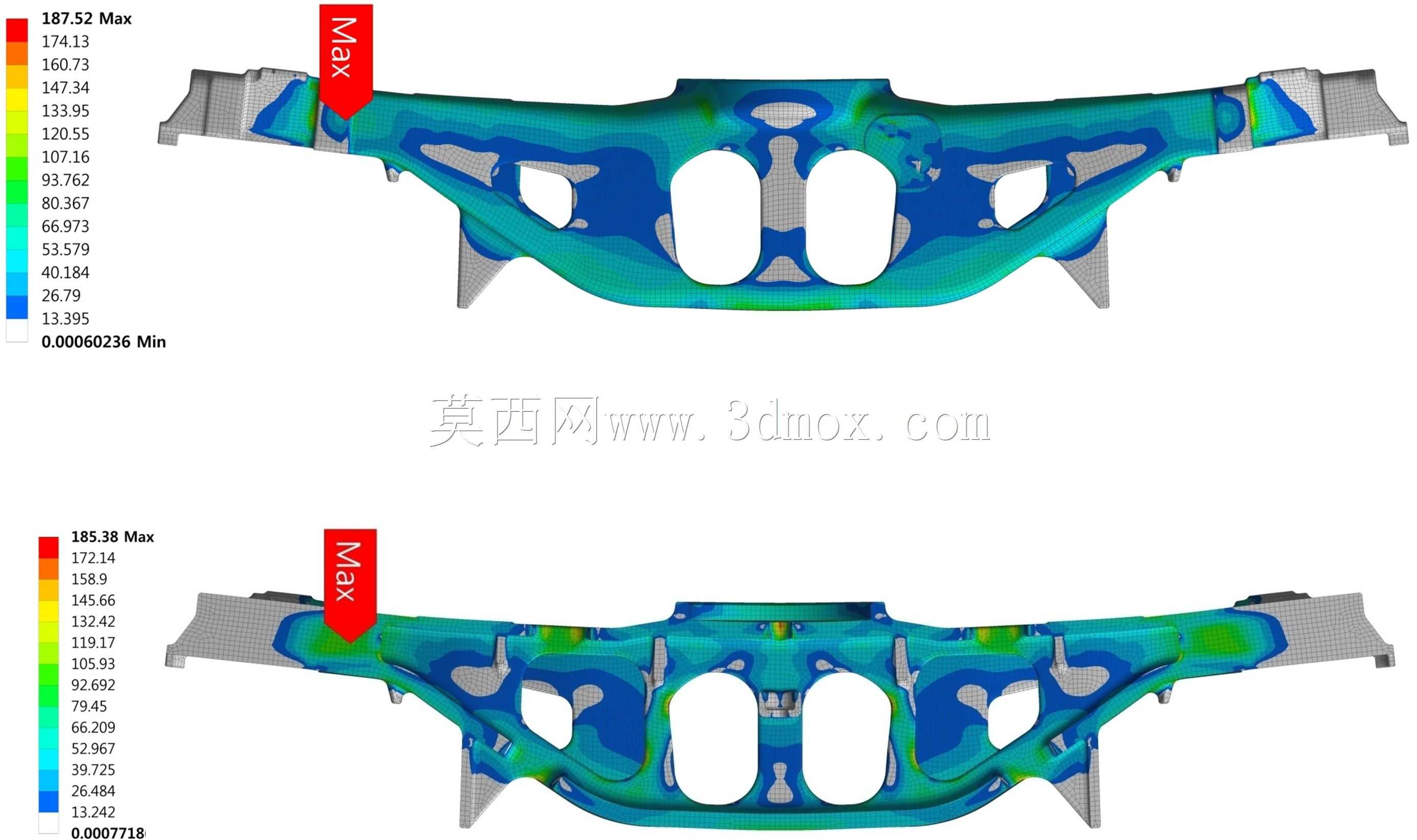

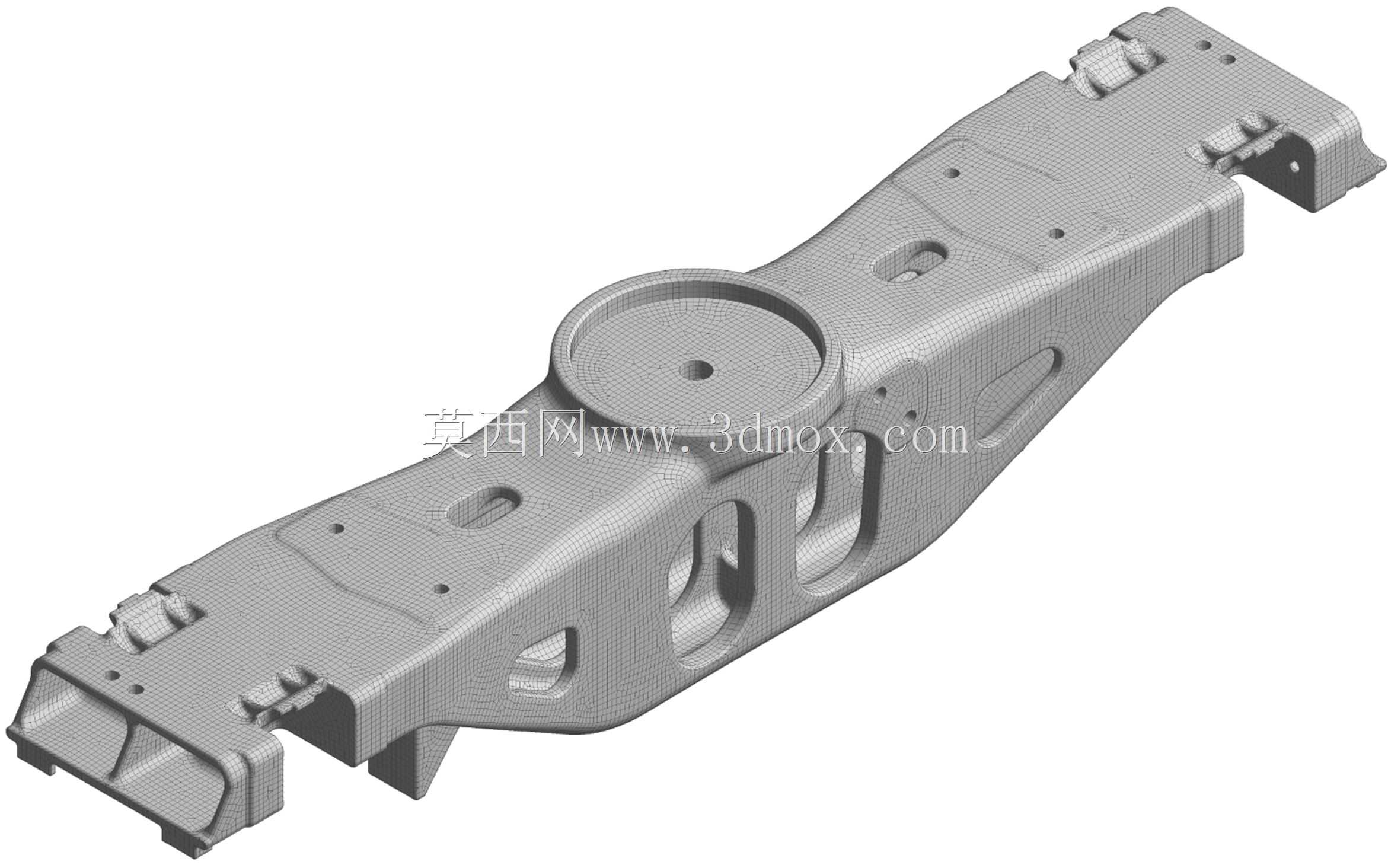

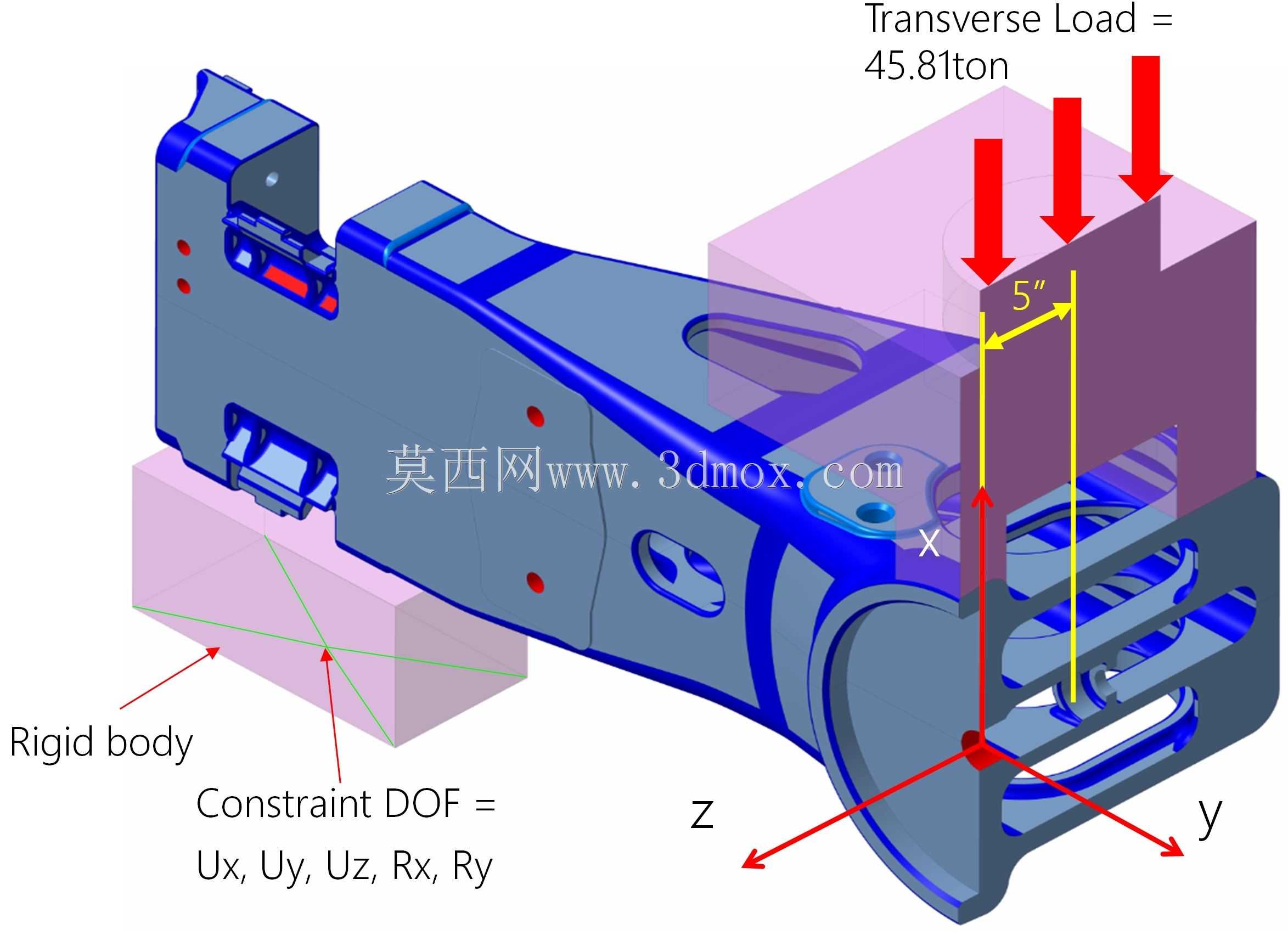

该转向架作为轨道车辆走行部的核心承载与导向部件，主要应用于干线铁路机车、城市轨道交通地铁车辆、市域通勤列车的走行系统中，承担着承载车体整备重量、传递轮轨间各向作用力、引导车辆沿轨道平顺通行、缓冲线路不平顺带来的振动冲击、配合制动系统实现车辆减速停车的核心作用，是决定轨道车辆运行安全性、平稳性与曲线通过能力的关键总成。从结构设计逻辑来看，该转向架采用成熟的两轴式布局，以焊接成型的H型构架作为整体安装基体，将轮对轴箱装置、一系悬挂、二系悬挂、基础制动装置、驱动传动组件等功能模块进行集成化布置，在保证结构强度冗余的前提下尽可能压缩整体安装空间，适配不同车型的车体底部安装边界。轮对部分采用精加工整体辗钢车轮配合车轴压装结构，轴箱定位装置采用转臂式定位结构，能够在传递纵向、横向载荷的同时，为轮对提供适配的定位刚度，兼顾直线运行的稳定性与曲线通过时的轮对灵活变位能力，减少轮缘与钢轨的非正常磨耗。一系悬挂设置于轴箱与构架之间，采用螺旋钢弹簧搭配垂向液压减振器的组合，能够有效过滤轨道接缝、轨面不平顺带来的高频振动；二系悬挂设置于构架与车体安装座之间，采用空气弹簧或高挠度橡胶堆搭配横向、抗蛇行减振器的结构，在承载车体重量的同时，衰减车辆运行过程中的低频摆动与蛇行运动，保证客室或载货区域的运行平稳性。基础制动组件采用单元式制动缸搭配闸片或闸瓦的结构，安装于构架侧梁的预设安装座上，制动时能够将制动力均匀传递至车轮踏面或制动盘，避免制动过程中出现制动力偏载导致的车轮滑行问题。整体设计过程中充分考虑了各部件的安装检修空间，构架上预留了一系、二系悬挂的更换操作间隙，轴箱、制动单元等易损部件均设计为可快速拆装的模块化结构，日常运维时无需对转向架整体进行拆解即可完成易耗件的更换作业；同时各管路、线缆的走向均沿构架梁体预设的走线槽布置，避免运行过程中被飞石击打或与运动部件发生干涉。在安装边界设计上，该转向架的整体高度、横向宽度、轴距参数均匹配对应车型的车体底部安装接口，二系安装座的中心距、空气弹簧的安装面平面度、牵引装置的连接接口尺寸均严格匹配车体端的设计要求，能够直接与对应车型的车体、牵引系统进行适配组装，无需额外进行接口改制。
