铁路货运罐式集装箱运输车结构设计

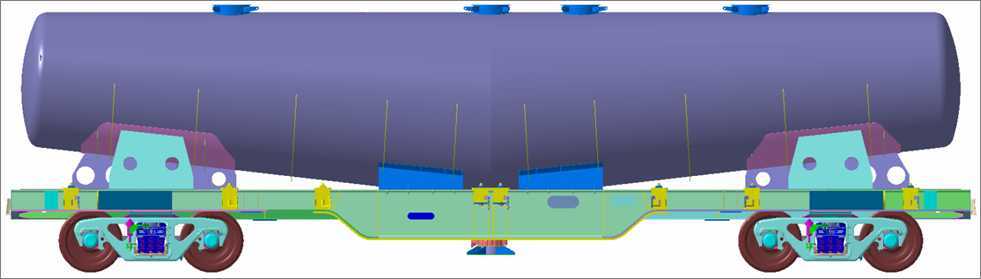

　　在干线铁路货运场站、港口集装箱集散中心、大宗液态化工品运输专线场景中，罐式集装箱运输车承担着标准化集装箱与承压罐体的长距离轨道转运任务，不同于通用敞车、棚车的载货形式，该类装备需要同时适配标准集装箱锁固接口与承压罐体的承载需求，在轨道限界约束下实现大载重、高运行稳定性的运输目标。从结构布局来看，该装备走行部采用两台两轴转向架布置，转向架与车体底架通过心盘与旁承实现载荷传递，轮对采用整体辗钢车轮匹配锥形踏面，适配国内标准轨距的线路运行条件，轴箱定位结构兼顾直线运行的稳定性与曲线通过的灵活性，一系悬挂采用刚度匹配的弹性元件，缓冲轨道接缝与线路不平顺带来的冲击载荷，避免上部罐体与集装箱承受过大的振动加速度。车体底架作为核心承载构件，

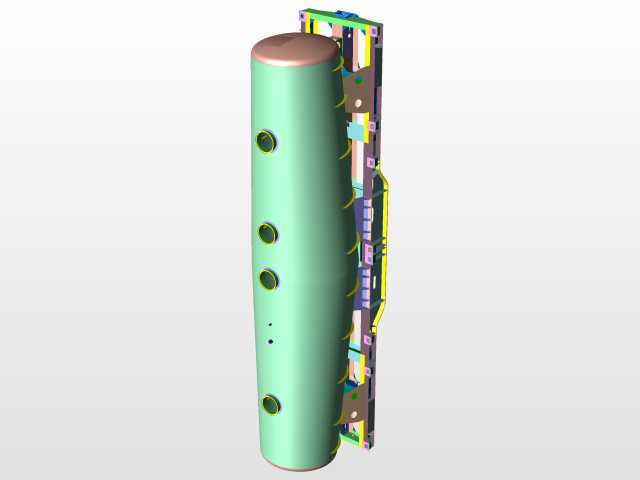

　　采用中梁与侧梁组合的焊接钢结构形式，中梁沿车体纵向贯通，承担主要的纵向牵引力与冲击载荷，侧梁配合横梁、枕梁形成网格状承载框架，枕梁位置对应转向架心盘安装位，将上部载荷均匀传递至转向架结构，底架上表面设置标准集装箱转锁安装位，可兼容20英尺、40英尺标准集装箱的锁固需求，同时针对罐式集装箱的底部支撑需求，设置了专用的鞍座支撑结构，鞍座的弧形接触面与罐体底部弧度完全匹配，避免罐体局部应力集中，鞍座与底架之间采用螺栓连接加焊接的复合固定形式，既保证安装定位精度，又能承受车辆运行过程中的纵向、横向惯性载荷。上部罐体采用卧式圆筒形结构，两端采用标准椭圆封头，罐体顶部设置人孔、装卸料口、安全阀与呼吸阀接口，接口位置均做了加高防护处理，

　　避免运行过程中杂物磕碰损伤阀门结构，罐体底部设置卸料口与排污口，对应底架位置预留了操作空间与管路布置通道，罐体外部设置多道环形加强筋，提升罐体的承压能力与结构刚度，避免长期重载运行出现罐体变形问题。设计过程中首先需要严格符合铁路机车车辆限界要求，所有外凸结构均不得超出限界轮廓，车体总长度、定距、转向架固定轴距等参数均需要满足线路曲线通过的校核要求，尤其是在小半径曲线线路上，车体端部与相邻车辆、线路旁设备的安全间隙需要留足余量。安装边界层面，转向架与底架的连接接口采用标准铁路货车心盘规格，旁承间隙调整范围符合通用货车的检修维护要求，底架上的集装箱锁位尺寸完全遵循ISO集装箱标准，无需额外改造即可适配现有港口、场站的集装箱吊装设备，

　　罐体与鞍座的连接采用压板加缓冲垫的形式，缓冲垫采用耐油橡胶材质，既可以缓冲运行振动，又能避免罐体与钢结构鞍座直接接触产生电化学腐蚀。不同于普通集装箱平车，该结构针对罐式运输的载荷特点做了针对性优化，底架中部的承载横梁做了加密处理，对应罐体鞍座的位置设置了加强筋板，避免长期承受罐体集中载荷出现底架下挠变形，制动系统管路沿底架侧梁内侧布置，避开罐体卸料操作区域与吊装作业的干涉范围，车钩缓冲装置采用标准货车车钩，可与现有通用铁路货车实现连挂编组，无需专用连接配件。在结构细节处理上，所有钢结构焊接位置均做了圆角过渡处理，减少应力集中点，车体下部的走行部管线采用管卡固定，避免运行过程中管线晃动磨损，转向架上的制动单元与轮对的间隙调整至标准范围，保证制动响应的一致性，避免制动过程中出现轮对偏磨问题。该结构的设计核心是在标准集装箱平车的基础上，融合罐车的承载特性，实现一车多用的运输能力，既可以运输普通干货集装箱，也可以运输罐式集装箱，提升车辆的通用适配性，减少铁路货运的空驶率，在大宗液态货物的“门到门”多式联运场景中，该类车辆可以直接在铁路场站吊装公路运来的罐式集装箱，无需倒装货物，大幅提升装卸作业效率，减少货物倒装过程中的损耗与安全风险。
