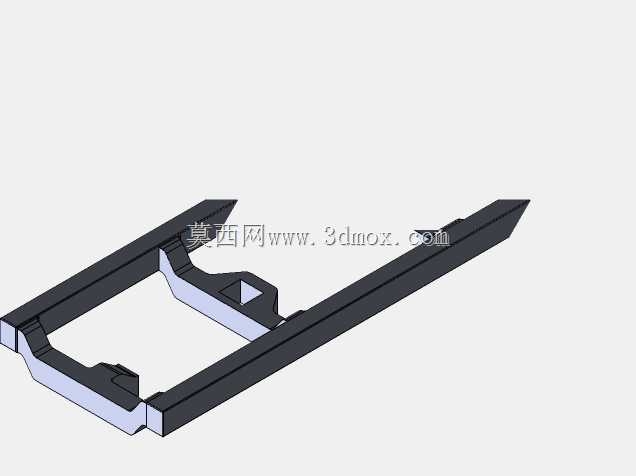

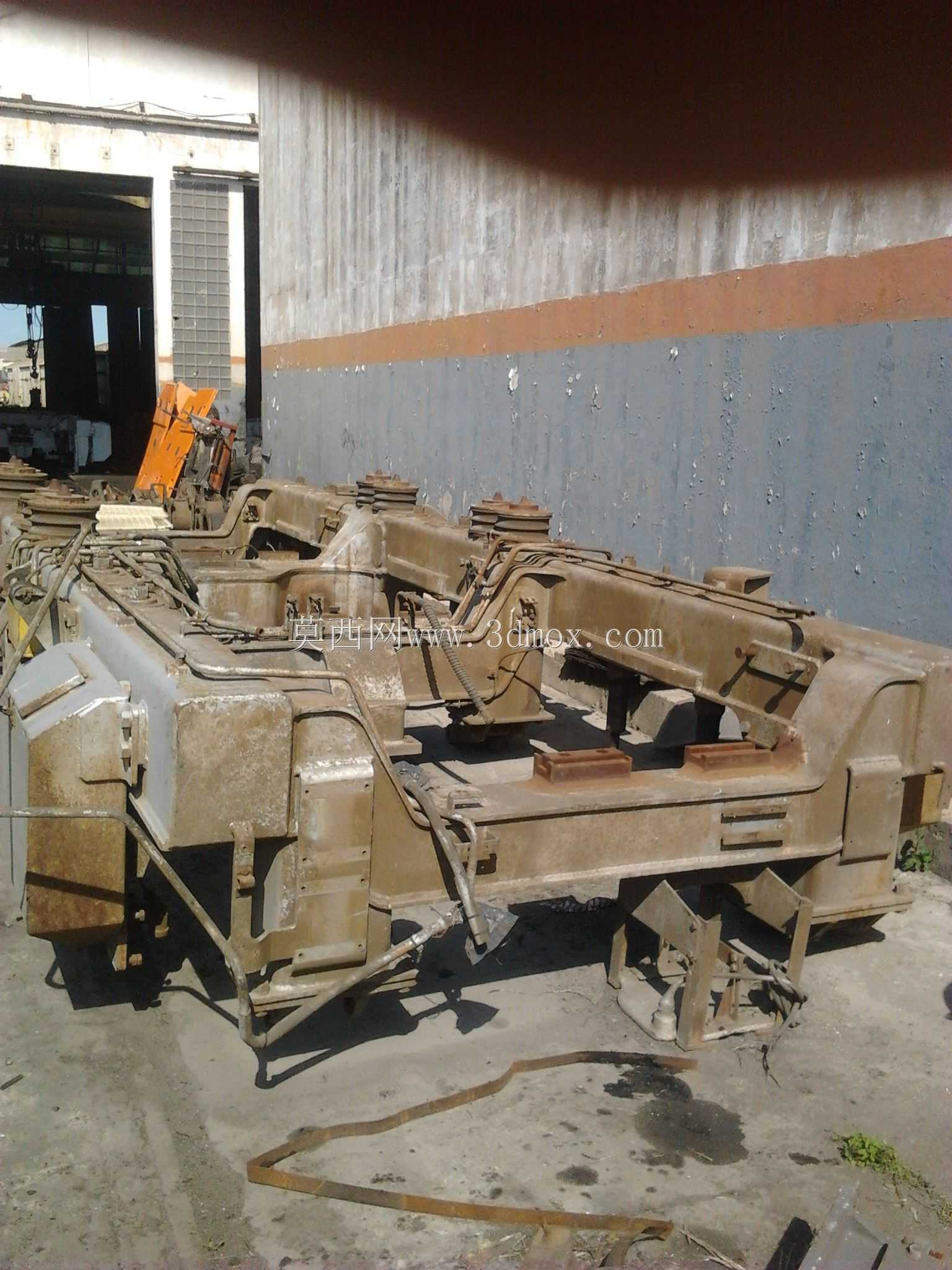

摩洛哥铁路局日立E1250机车转向架构架

该转向架构架是干线重载电力机车走行部的核心承载基体，主要应用于长距离干线铁路客货牵引运输场景，适配日立E1250型电力机车的走行系统装配需求，承担机车上部车体的全部垂向载荷，同时传递机车运行过程中的纵向牵引力、横向导向力以及制动时产生的冲击载荷，是保障机车沿轨道平稳运行、缓冲线路不平顺振动的核心结构部件。在机车实际运用中，构架作为整个转向架的安装基础，一系悬挂装置、二系悬挂装置、轮对轴箱组件、牵引电机、基础制动单元、牵引拉杆、抗侧滚扭杆等所有走行部关键部件均需精准安装在构架对应的安装座上，其结构强度与安装精度直接决定了机车运行的可靠性、平稳性与运行安全性，尤其在摩洛哥当地干线铁路长交路、大坡度、高温差的运用环境下，构架的抗疲劳性能、载荷分布合理性直接影响机车的运维周期与使用寿命。从设计思路来看，该构架采用传统的H型焊接箱型梁结构，以低合金高强度结构钢为主要母材，通过模块化的梁体布局实现载荷的均匀传递：两侧侧梁为主要的垂向承载梁，内部设计有间隔布置的加强筋板，在一系弹簧安装位、轴箱拉杆座等应力集中区域做了局部加厚与圆弧过渡处理，有效降低交变载荷下的应力集中系数；中间横梁采用无缝箱型截面设计，既承担横向载荷的传递作用，也作为牵引电机、制动单元的安装载体，横梁与侧梁的连接位置采用全熔透焊接工艺，焊后进行整体去应力退火处理，消除焊接残余应力，避免长期运用中出现焊缝疲劳开裂的问题。从安装边界与尺寸适配来看，该构架的侧梁间距严格对应E1250机车的轨距与轮对内侧距要求，一系弹簧安装座的定位尺寸与轴箱弹簧的压缩行程匹配，保证一系悬挂的静挠度符合设计要求；二系高圆簧或者橡胶堆的安装面平面度控制在毫米级精度范围内，确保上部车体的重量能够均匀传递到四个二系支撑点上；牵引拉杆座的中心高度与车体牵引销的高度完全对齐，保证纵向牵引力的传递尽可能接近轨面，减少机车牵引时的轴重转移，提升黏着利用率；基础制动单元的安装座位置与轮对踏面、制动盘的位置精准对应，保证闸片或者制动闸瓦能够均匀贴合摩擦面，避免偏磨问题。此外，构架上预留了各类传感器、管路、线缆的固定安装位，适配机车走行部状态监测系统、空气制动管路、电气布线的装配需求，所有安装面均在焊接完成后通过整体数控加工保证形位公差，确保各部件装配后无附加安装应力，在机车通过曲线线路时，构架能够配合一系、二系悬挂的变形，实现轮对的合理导向，减少轮缘与钢轨的磨耗，同时缓冲来自轨道的垂向冲击，降低传递到车体的振动幅值，提升司乘人员的乘坐舒适度与车载设备的运行稳定性。
