SKF单列圆锥滚子轴承精密三维结构

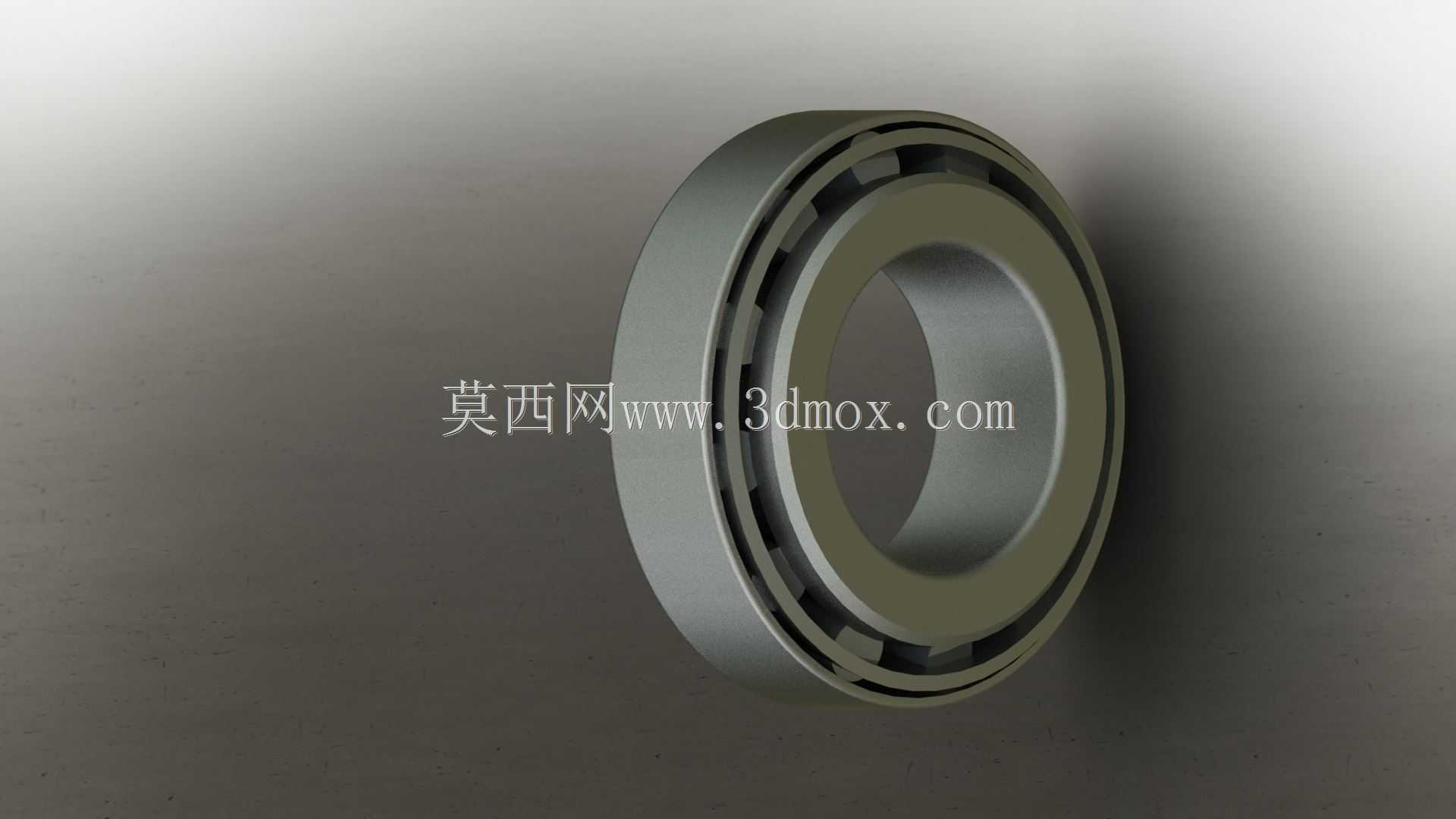

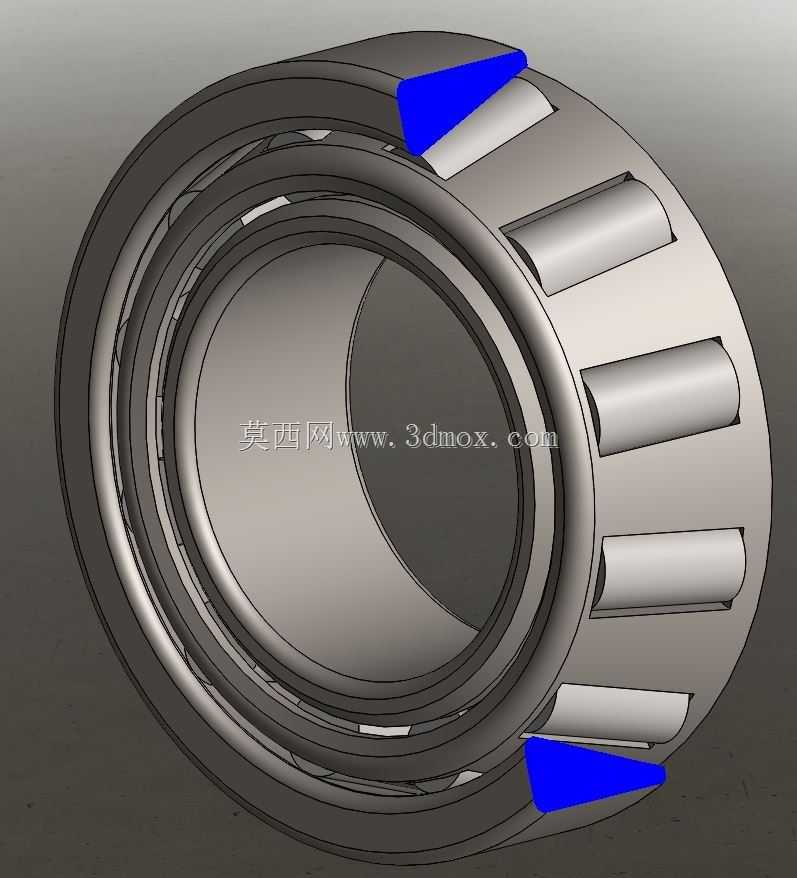

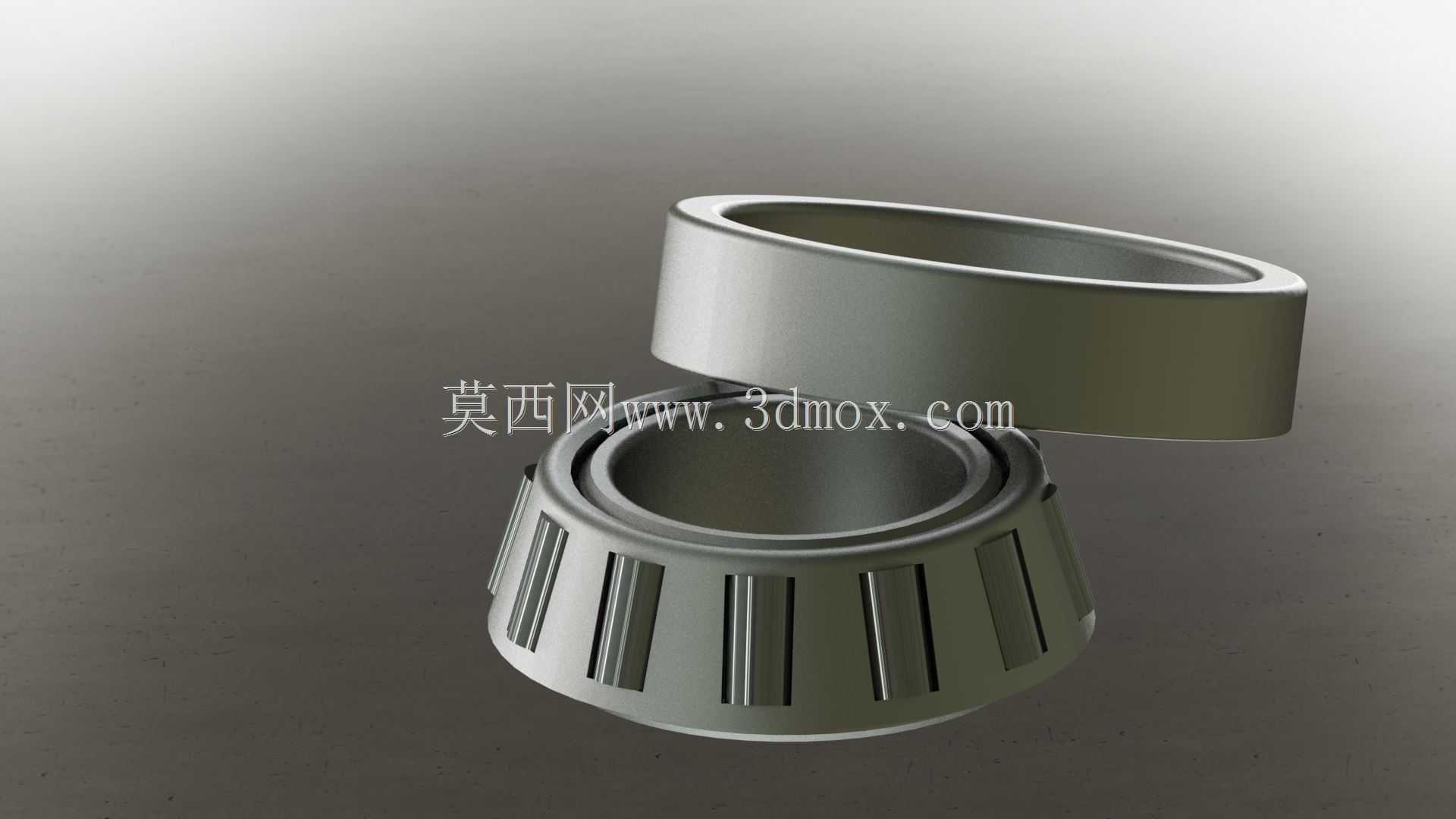

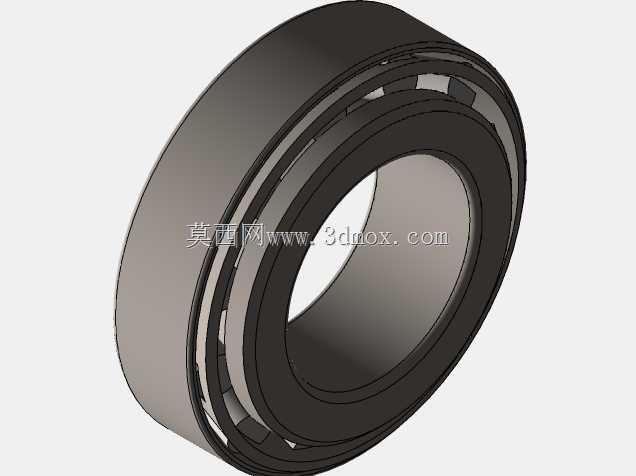

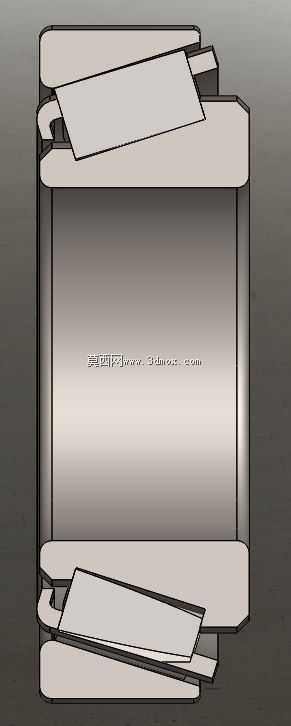

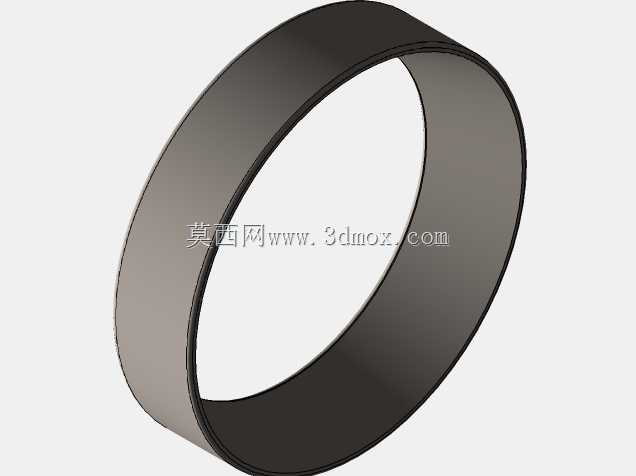

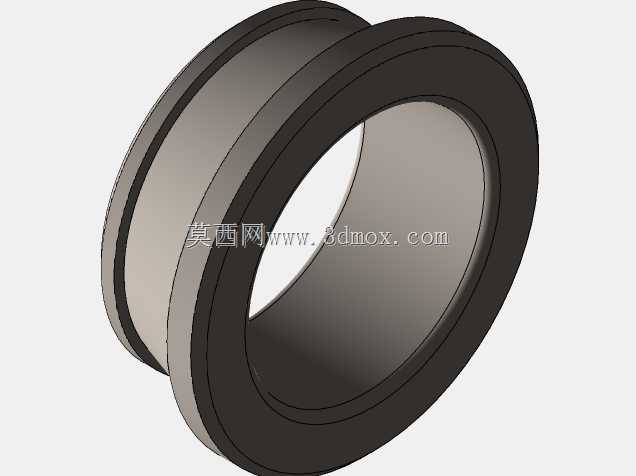

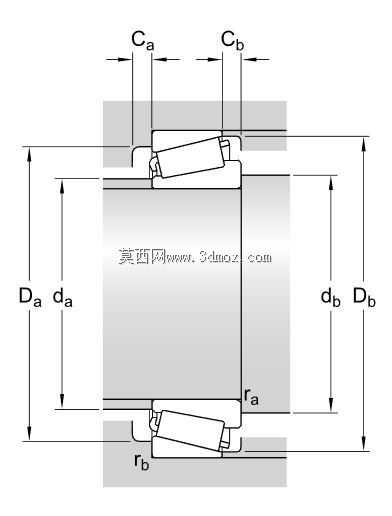

圆锥滚子轴承是机械传动系统中承担复合载荷的核心支承部件，这款单列圆锥滚子结构可同时承受径向载荷与单向轴向载荷，广泛应用在汽车驱动桥差速器、机床主轴支承、重型输送设备辊道、工程机械行走机构、减速机输入输出轴等场景中，在需要同时约束轴系径向跳动与轴向窜动的装配位置，这类轴承是兼顾承载能力与装配便利性的首选部件。从结构设计逻辑来看，该轴承采用分离式设计，内圈带滚子组件的锥体内组件与外圈杯体可单独拆分装配，能够在安装过程中灵活调整预紧间隙，适配不同工况下的游隙需求；圆锥状的滚子排布在内圈的锥形滚道上，滚子与滚道的接触线呈倾斜角度，可将作用在轴上的复合载荷分解为垂直于滚道的正压力，有效降低接触应力集中，相比同尺寸的深沟球轴承，其径向与轴向承载能力提升40%以上，尤其适合存在冲击载荷的重载传动场景。在外形与安装边界层面，该轴承的内径适配30mm直径的轴颈，外圈外径为55mm，装配后整体宽度为17mm，安装时需注意轴肩与座孔的挡肩尺寸不能超过轴承的倒角边界，避免装配干涉；内圈与轴的配合采用基孔制过渡配合，外圈与座孔采用基轴制间隙配合，方便后期维护拆卸，同时要保证配合面的粗糙度与圆柱度公差，避免因安装偏斜导致滚子受力不均，缩短轴承使用寿命。设计过程中严格遵循SKF标准轴承的尺寸规范，滚子的锥角、滚道的曲率、保持架的兜孔间隙都经过受力校核，保证滚子在运转过程中能够实现纯滚动，减少滑动摩擦带来的温升与磨损；保持架采用窗式结构兜住每颗滚子，既限制滚子的脱落，又预留了足够的润滑脂存储空间，在脂润滑工况下可以形成稳定的油膜，降低运转阻力。在实际设备应用中，这类单列圆锥滚子轴承通常成对使用，通过背对背或面对面的安装方式，抵消双向轴向载荷，比如在汽车的前轮轮毂位置，两套轴承反向安装可以同时承受车辆行驶过程中的径向冲击力与转向时的轴向力，保证车轮运转的平稳性；在减速机的高速轴端，单套轴承配合深沟球轴承使用，可以承担斜齿轮传动产生的轴向分力，避免轴系窜动导致齿轮啮合不良。
