桌面级CNC控制盾配套Arduino Uno集成机箱

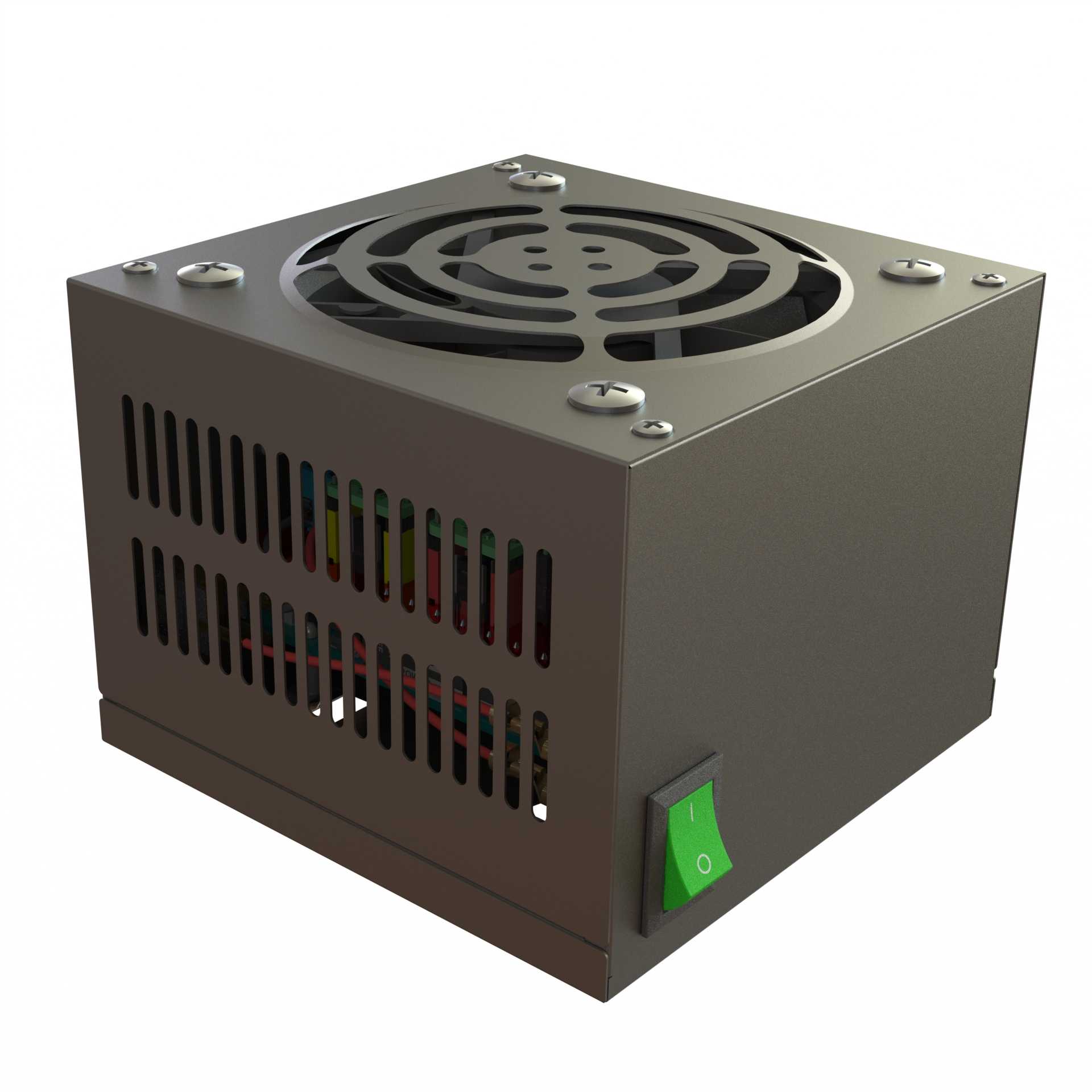

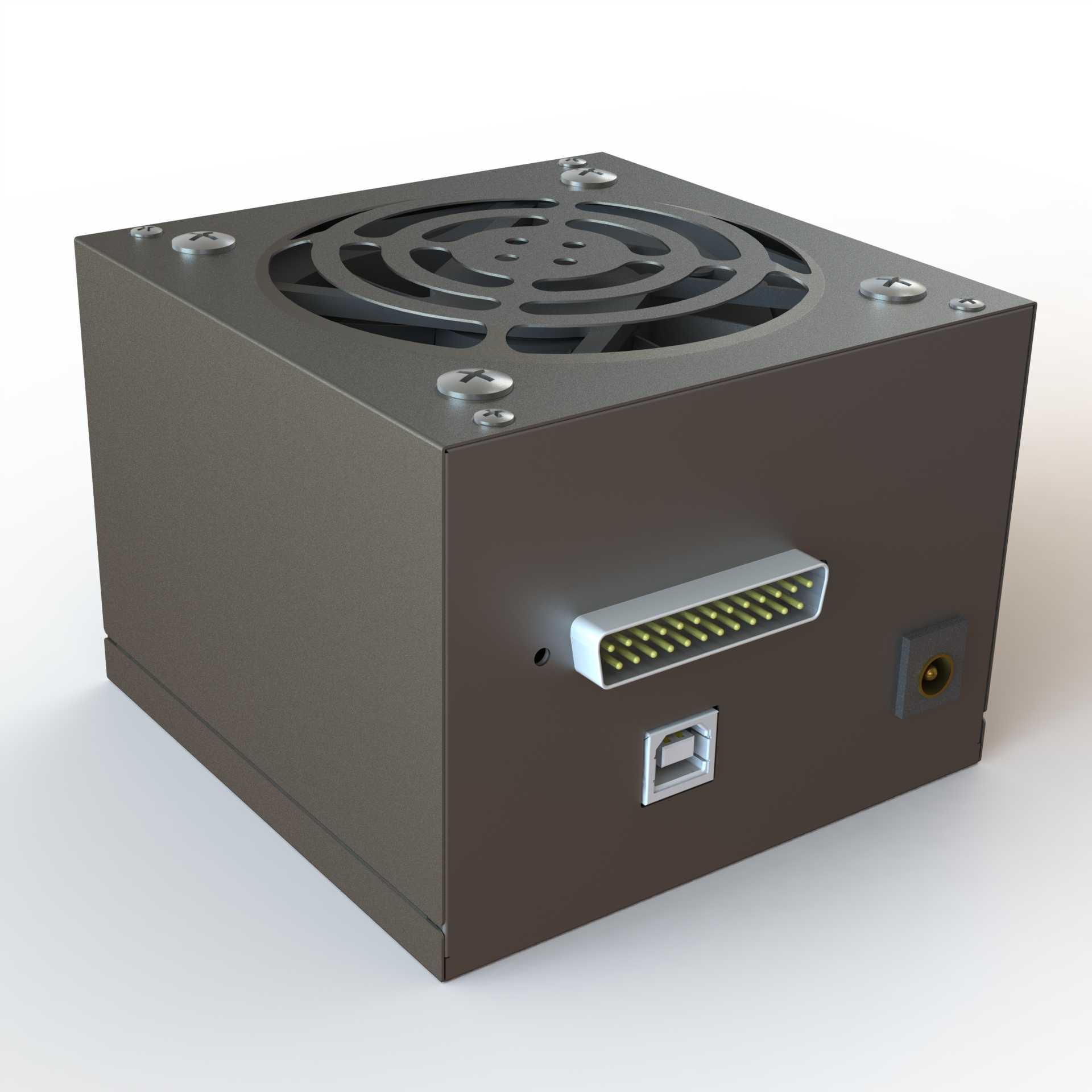

　　这款集成式控制机箱主要面向小型桌面加工设备、桌面级3D打印机以及台式路由类小型数控装置的控制端搭载需求，核心作用是将Arduino Uno控制板与CNC扩展盾进行整合式封装，避免核心控制板裸露在外引发的积灰、误触、接线拉扯脱落等现场常见问题。从结构设计逻辑来看，整体采用方正的立方体钣金框架结构，顶部预留标准轴流风扇安装位，通过四颗对称布置的固定螺丝完成风扇锁附，风扇直接对准机箱内部的控制板区域，运行时可形成稳定的竖向风道，将驱动芯片、电源模块工作时产生的热量快速排出，避免长时间连续加工工况下控制元件出现过热降频甚至烧毁的问题。机箱正面左下角嵌入式安装带绿色指示灯的船型电源开关，开关位置做了下沉式台阶处理，

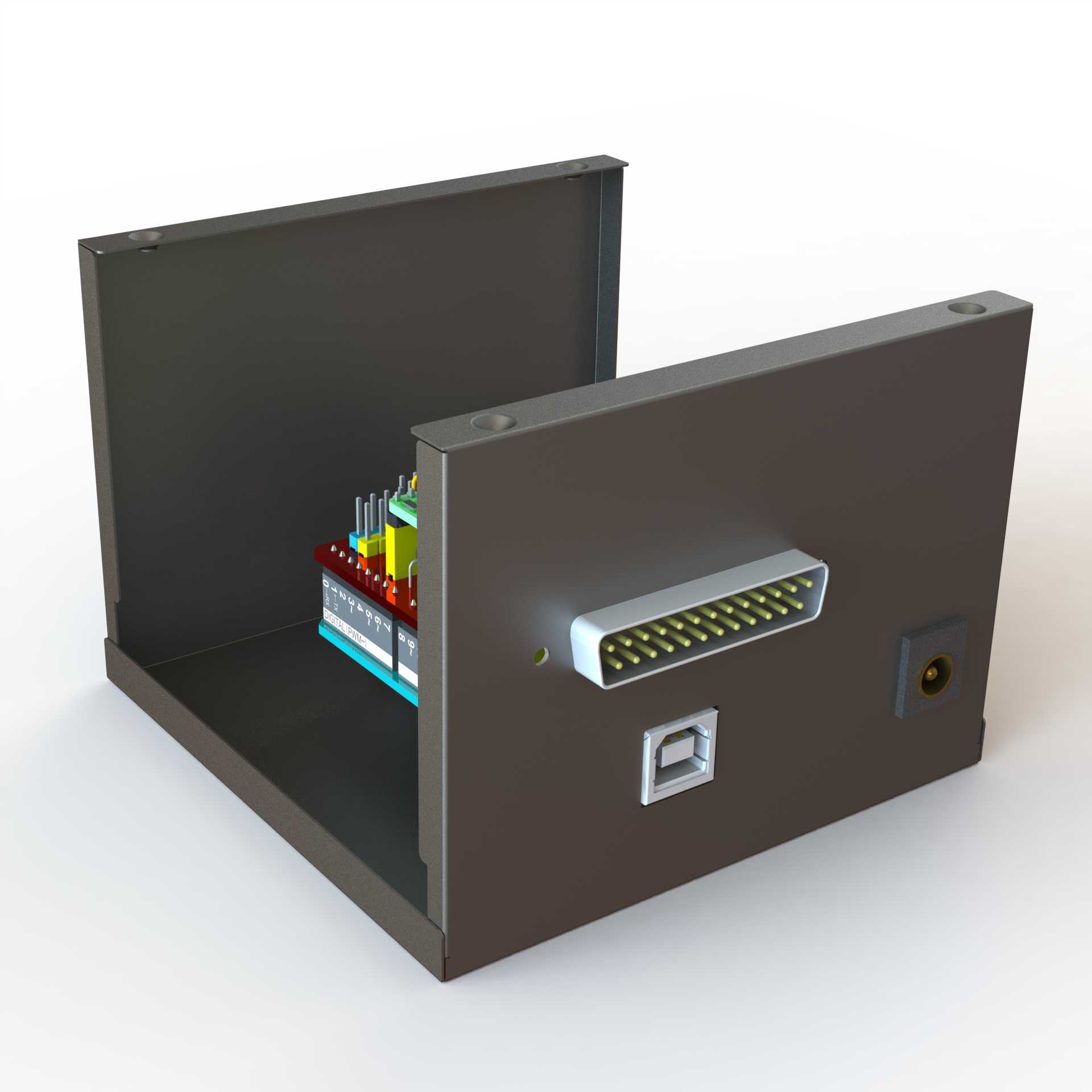

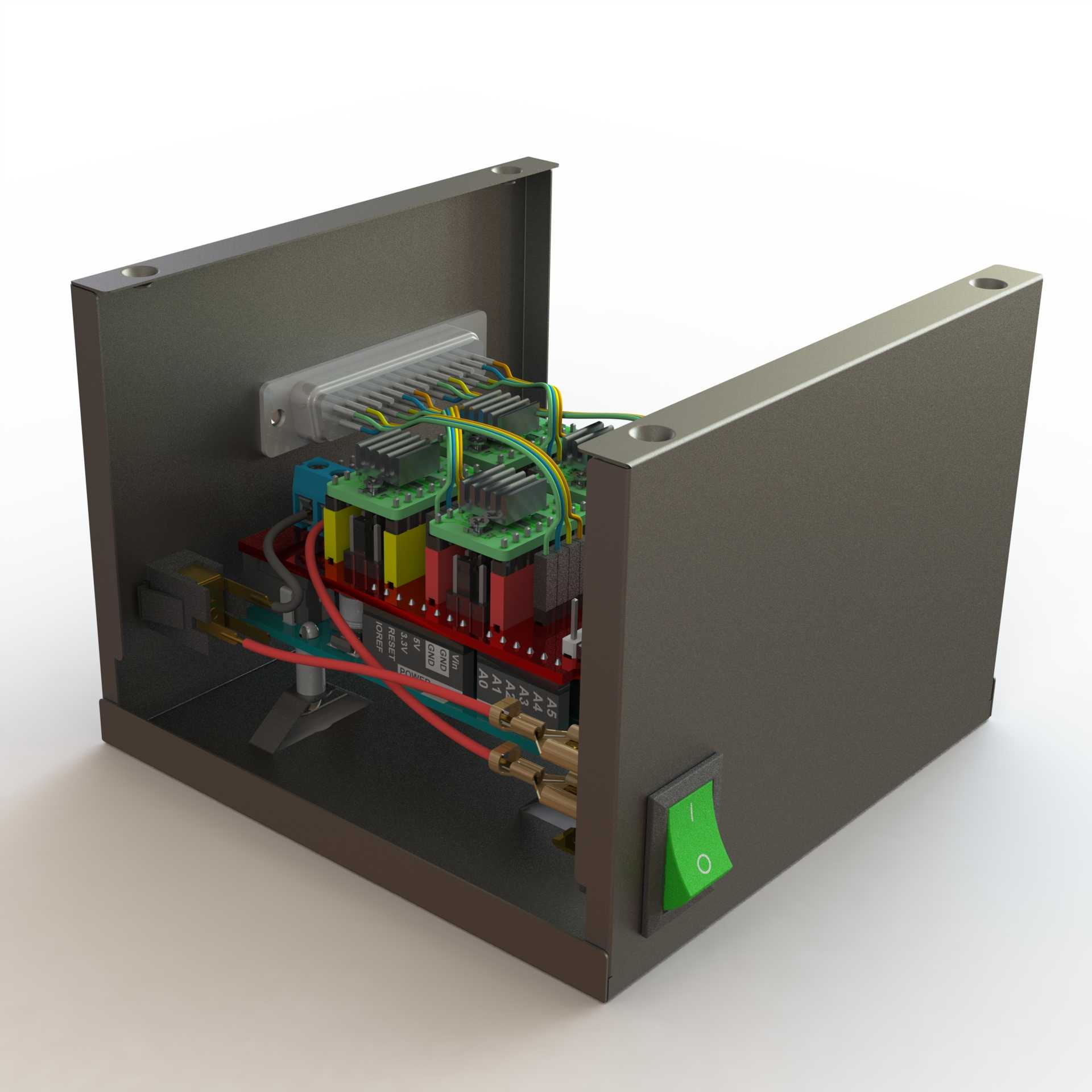

　　既保证开关面板与机箱外表面齐平，也能避免日常挪动设备时误碰开关导致的意外断电。机箱内部预留的安装空间完全匹配Arduino Uno板与CNC扩展盾叠装后的尺寸边界，四周设计有对应的铜柱安装孔位，可直接将叠装好的控制板通过螺丝固定在机箱底板上，接线端预留对应缺口，方便步进电机线、限位开关线、电源进线从机箱侧面或背面的过线孔引出，过线孔位置可搭配护线套使用，避免线材被钣金锐边割破绝缘层。从安装适配性来看，机箱整体外形尺寸适配桌面设备的安装空间，既可以直接放置在桌面设备旁的空闲区域，也可以通过底部预留的安装孔位锁附在小型设备的机架侧面，不会占用过多的操作空间。框架与面板的拼接采用折边卡合加螺丝固定的组合方式，既保证了整体结构的刚性，

　　也方便后期维护时快速拆开面板对内部控制板进行调试、固件烧录或者元件更换。电气部分的走线在设计时预留了分层空间，强电进线与弱电信号线可分开布置，避免强电对CNC控制信号产生干扰，保证步进电机运行的稳定性，减少加工过程中出现的丢步、信号误触发等问题。顶部的风扇格栅采用同心圆镂空设计，在保证通风面积的同时，也能避免较大的杂物掉入机箱内部触碰电路板，格栅的凸起高度做了严格控制，不会额外增加机箱的整体高度，适配多数紧凑桌面场景的安装要求。
