100A容量塑壳断路器三维结构设计

这款100A容量塑壳断路器，是低压配电系统中承担线路保护核心功能的关键器件，广泛应用于工业厂房配电回路、商业建筑楼层配电箱、民用住宅总进线开关、小型加工设备供电端等场景，能够在配电线路出现过载、短路、欠压等异常工况时快速切断电路，避免故障范围扩大，保护后端用电设备与线路安全，同时也可作为线路不频繁通断的手动操作开关使用。

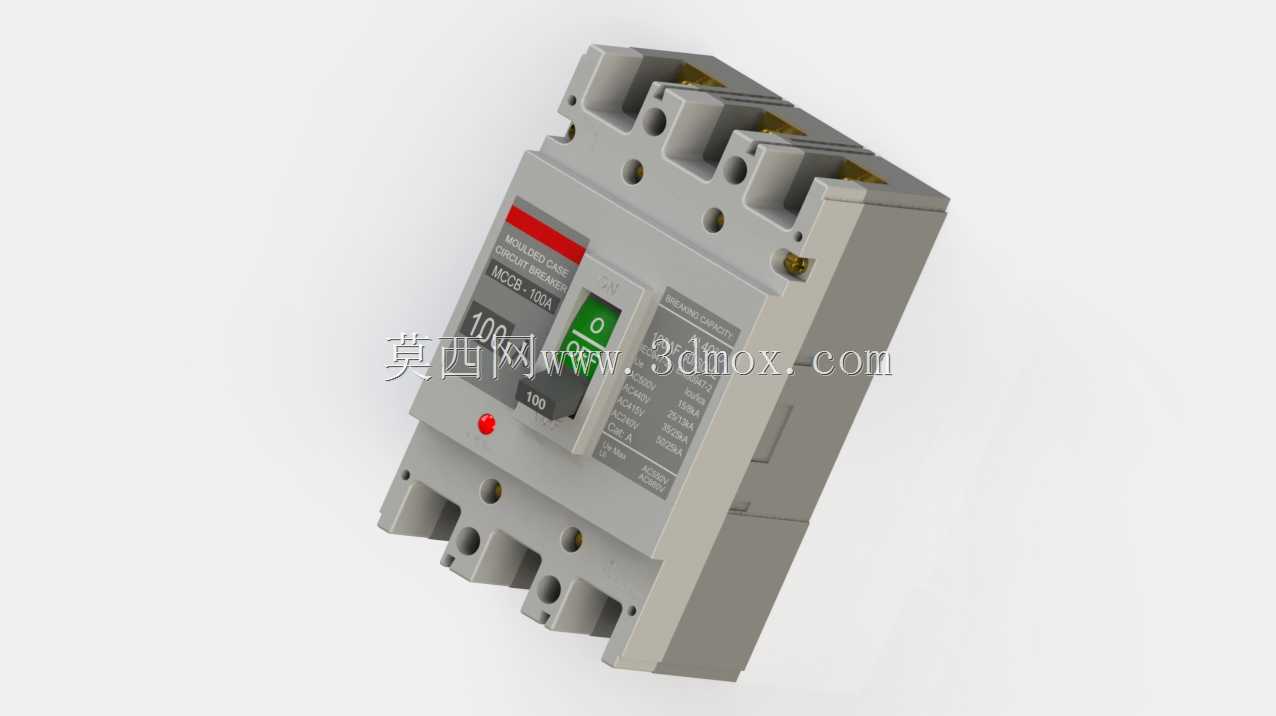

从功能特性来看，该断路器采用三级分断结构，适配三相交流配电场景，外壳选用高强度阻燃工程塑料塑压成型，具备良好的绝缘性能与抗冲击能力，能够在分断大电流故障时有效阻隔电弧外溢，避免引发相间短路或人员触电风险。操作区域设置有清晰的分合状态指示，绿色标识对应分闸位置，合闸状态下操作手柄处于对应位置，同时正面设置红色故障指示按钮，当断路器因故障脱扣后，该按钮会弹出提示故障状态，方便运维人员快速排查线路问题。

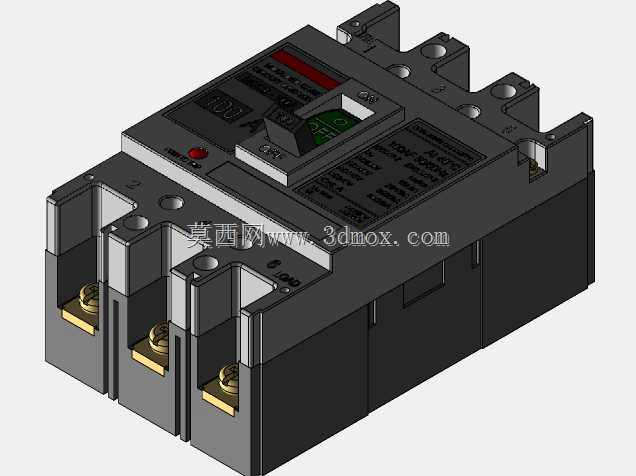

在设计思路上，该模型完整还原了产品的实际结构逻辑：上部为三相进线接线端，设置有对应的接线端子固定孔位与隔弧筋结构，每相接线位之间通过绝缘筋条隔离，避免接线后不同相序的导线误碰短路；下部为三相出线接线端，与进线端对应排布，接线孔位尺寸适配对应线径的铜芯电缆压接需求。中部操作机构区域还原了手柄、脱扣器、灭弧室的外部安装轮廓，侧面预留了标准安装卡扣的结构位置，能够适配行业通用的导轨安装或螺栓固定安装方式。

从外形尺寸与安装边界来看，该断路器整体为方正的模块化壳体结构，宽度方向按照三级极数的标准模数设计，高度方向预留了操作手柄的活动行程空间，深度方向满足柜内安装的安全距离要求，进出线端的接线孔中心距、安装孔位间距均符合低压电器的通用安装规范，在三维装配场景中可直接嵌入低压配电柜、配电箱的装配模型中，用于配电方案的布局校验、安装干涉检查，也可用于电气施工前的布线模拟，帮助设计人员提前确认柜内空间利用率，优化走线排布方案，避免实际安装时出现器件干涉、接线空间不足等问题。
