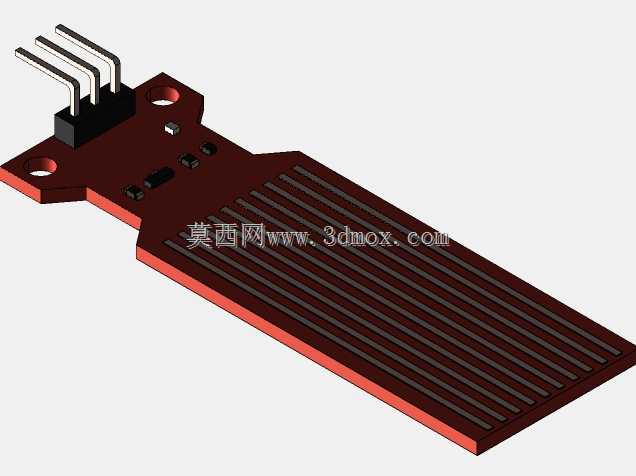

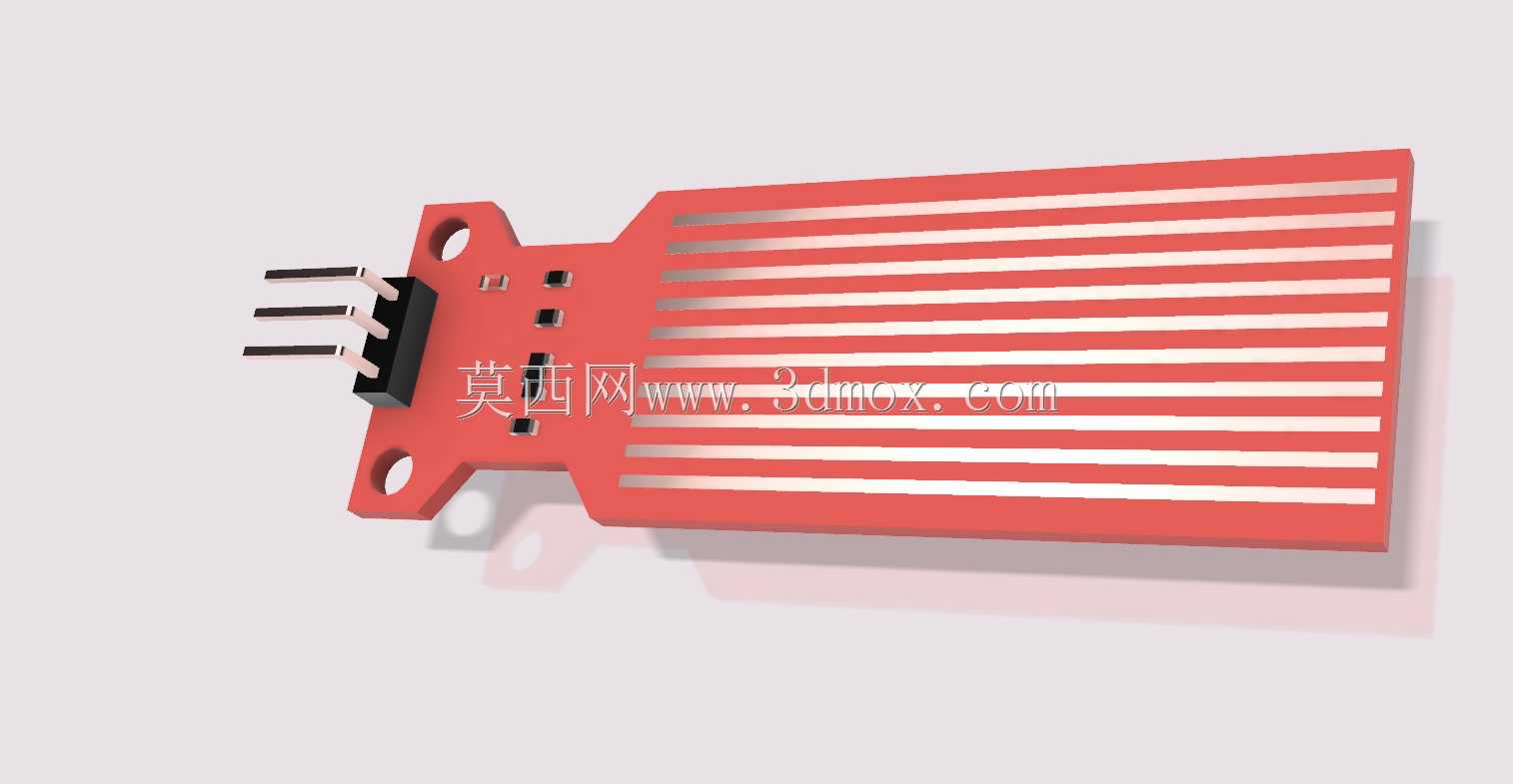

红色叉指式水位检测传感元件结构

这款水位检测元件主要面向民用给排水、小型水族运维、农业滴灌管控、工业小型储液装置的液位监测场景，可直接嵌入各类小型储水容器的控制电路中，完成水位阈值判断、液位超限告警、补水触发联动等核心功能，能够替代传统浮球式开关在狭小安装空间内完成液位感知任务，避免机械结构长期浸泡带来的卡滞、锈蚀问题。从功能特性来看，该元件采用平行叉指式感应极片设计，利用水的导电特性改变极片间的电容或电阻参数，通过后端电路的信号换算即可判断当前水位是否抵达感应区域，相比机械式液位开关响应速度更快，无活动部件因此长期使用故障率更低，可适配清水、低浓度营养液等无强腐蚀性的水体检测场景。设计过程中，主体感应区域采用平行等距的梳状走线布局，每一条感应极片的宽度、极片间距都经过反复校准，既保证足够的感应接触面积提升检测灵敏度，又避免极片间距过小导致的水渍残留误触发问题；主体基材选用耐水浸泡的绝缘硬质材料，表面做平整光滑处理，减少水渍挂壁残留带来的检测误差；端部引出的三个插针采用标准2.54mm间距设计，可直接插接在常规面包板或标准控制板接插件上，无需额外焊接转接，降低电路集成的难度。外形与安装边界方面，整体为扁平长条形结构，感应区域占整体长度的三分之二左右，端部靠近插针的位置设置两个对称的圆形安装孔，可通过M3规格的螺丝直接固定在储液容器的内壁或安装支架上，安装时需保证感应极片平面与水面升降方向平行，让水位上升时能够依次覆盖不同位置的叉指极片；整体厚度较薄，安装后不会占用过多储液容器内部空间，插针端需高于最高警戒水位，避免水体接触接插件引发电路短路问题，安装时需远离强电磁干扰源，保证检测信号的稳定性。
