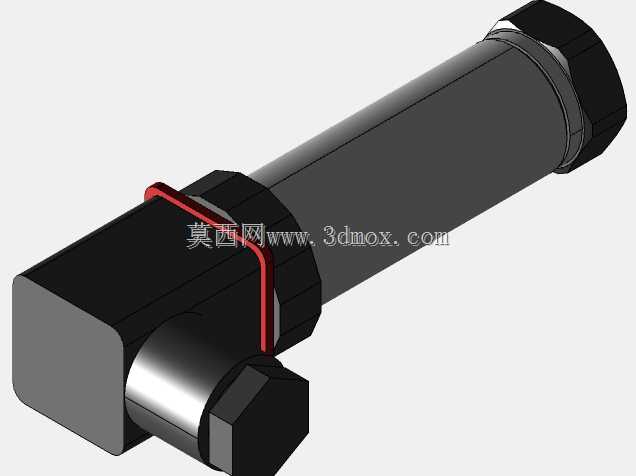

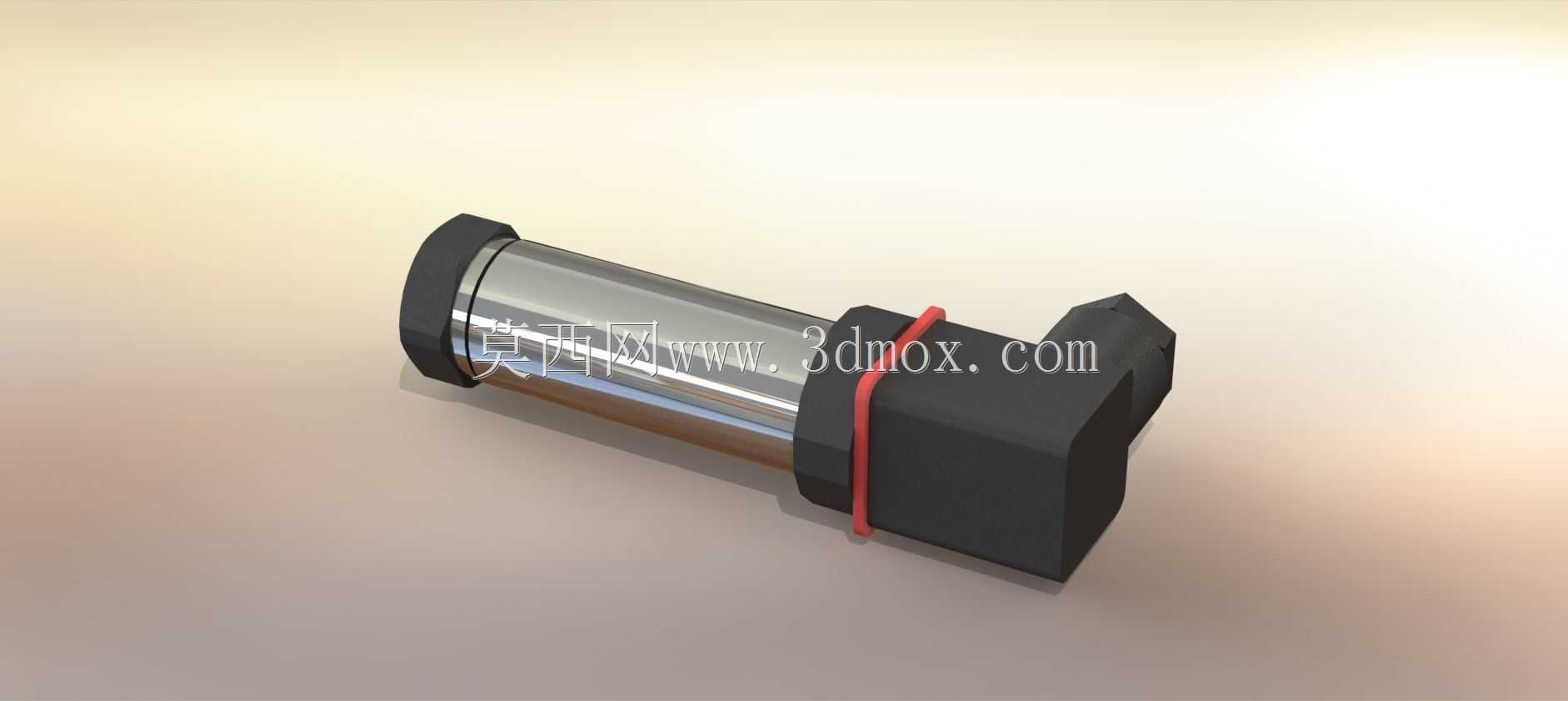

工业测量用0-500PSI压力变送器结构设计

这款压力变送器主要面向工业流体压力检测场景设计，可适配液压系统、气动管路、工业水处理管线、油气输送支路等多种需要实时压力监测的工况环境，核心作用是将管路内的流体压力参数转换为标准电信号输出，为后端的控制系统、数显仪表提供精准的压力数据支撑，帮助运维人员实时掌握管路压力状态，避免超压引发的管路泄漏、设备损坏等生产安全隐患。从功能特性来看，该款变送器覆盖0-500PSI的压力测量量程，能够满足中低压工业管路的常规检测需求，测压端采用金属密封结构设计，可有效避免被测介质渗漏，信号输出端采用弯折式电气接头布局，能够在紧凑的安装空间内完成接线作业，接头处的红色密封胶圈可强化接线端的防护能力，阻挡工业现场的粉尘、水汽侵入内部电路，提升设备在复杂车间环境下的运行稳定性。在设计思路上，整体采用柱式主体加侧出接头的结构布局，测压主体段采用圆柱形金属壳体，既能够保证壳体的承压强度，也方便加工过程中的精度控制，降低批量生产的加工难度；侧出的电气接头与主体段呈垂直角度排布，能够减少接线后整体的轴向占用空间，适配管壁旁狭窄的安装位置。外形尺寸方面，主体圆柱段直径适配常规工业压力检测的标准安装螺纹接口，安装时可直接对接管路预留的测压孔位，无需额外定制转换接头；整体轴向长度控制在紧凑范围内，安装后不会在管路外侧形成过大的突出尺寸，避免现场作业过程中发生磕碰损坏；侧出接头的高度经过合理规划，接线完成后线缆可自然向下排布，不会与周边的管路、阀件产生干涉。安装边界上，该变送器设计时充分考虑了工业现场的安装兼容性，测压端的连接尺寸符合通用工业测压接口标准，可直接替换同量程的老旧压力检测部件，无需对原有管路进行改造；安装时仅需保证测压端与管路接口同轴拧紧，侧出接头预留足够的接线操作空间即可，不需要额外的安装支架辅助固定，能够大幅降低现场安装的作业难度与改造成本，适配各类新建工业管路的压力检测点位布设，以及老旧生产线的检测部件升级替换需求。
