JS-618A翘板式电源通断按键结构

　　这类翘板通断件常见于小型电控盒、桌面仪器、电源排插、测试治具和小家电面板，用来直接切断或接通交流负载。额定参数通常按10A、250V等级考虑，选型时不能只看开孔尺寸，还要核对冲击电流、灯性负载、电机负载下的触点容量与温升余量。

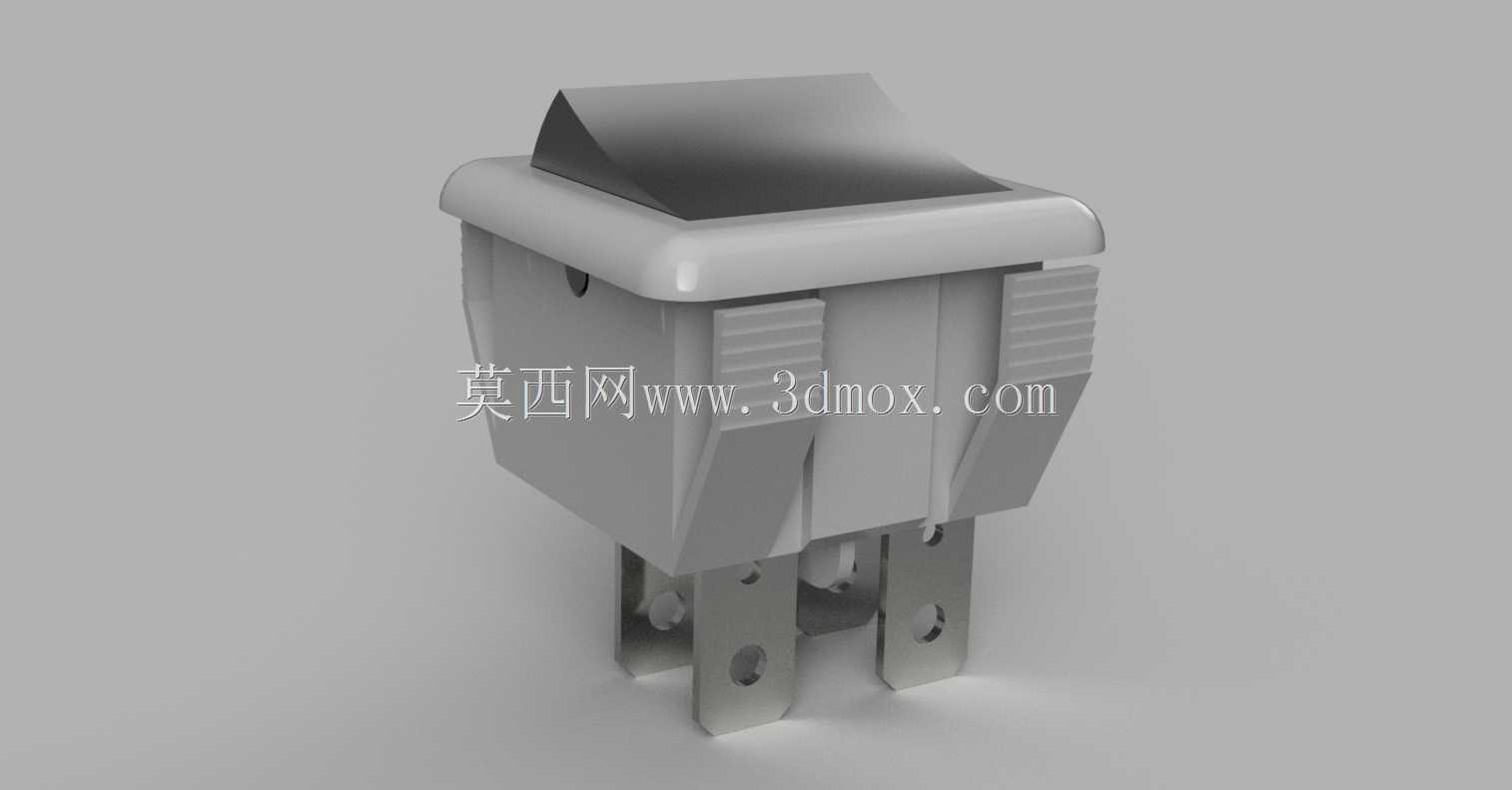

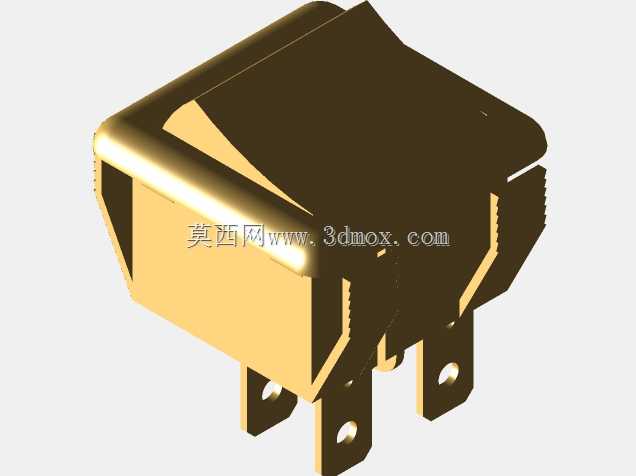

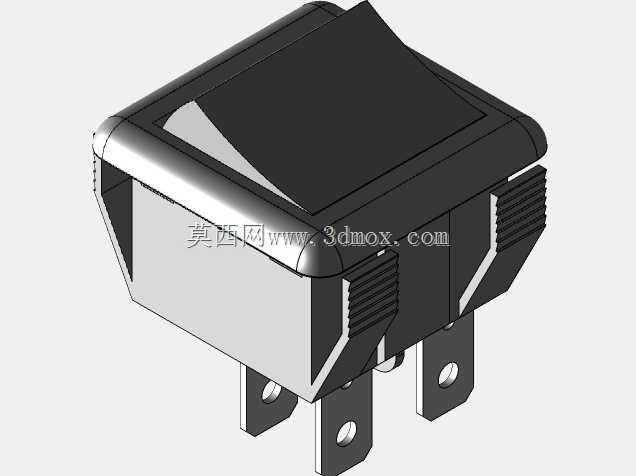

　　从结构上看，模型上部为带圆角的方形操作帽，帽面略呈斜面，手指按压时受力方向自然，边缘做了加厚凸缘，装入面板后能够遮盖开孔毛刺并形成限位。中部壳体两侧带弹性卡爪，卡爪外侧有防滑齿纹，压入标准矩形开孔后可自行张紧，不需要额外螺母或螺丝，适合薄板机柜和塑料面壳快速装配。下部伸出两片金属接线端子，端子带安装孔，既可以插装焊接在PCB上，也可用螺丝压线，适配不同工艺路线。

　　建模时需要先确定面板开孔与安装边界。壳体宽度、卡爪展开量、帽缘外径之间要留合理间隙：开孔过小会导致装配困难，过大则产生松动和歪斜。卡爪根部应保留弹性变形空间，并在倒圆角处避免应力集中；端子间距要满足电气间隙要求，焊脚位置需与PCB孔位、铜皮承载能力一致。若用于强电回路，端子周围的塑胶壁厚、爬电距离和耐燃等级要同步校核，不能只凭外观判断。

　　翘板动作的核心在于内部摆块、弹簧、触点和支撑轴的配合。按压一侧时，操作帽绕支点翻转，推动摆块压缩弹簧并越过死点，弹簧释放后带动动触点快速压向静触点；再次按压则反向切换。快速过中心结构能减少触点停留时间，降低拉弧和烧蚀风险。三维布局中要关注弹簧预压量、摆块行程、触点重叠量以及操作帽的摆动角度，这些尺寸直接影响手感、声音、接触可靠性和寿命。

　　壳体分件通常采用上下扣合或超声焊接结构，内部需要设置定位柱、挡墙和端子固定槽，防止触点组件在冲击振动后移位。动触点片材要有足够弹性，支撑部位不能与壳体锐边干涉；静触点嵌入端子后需保证接触面对正，避免偏磨。操作帽与壳体之间要预留活动间隙，但间隙不能大到让异物进入，面板后侧还应考虑防转筋，防止开关在孔内旋转。

　　在整机设计中，这类元件往往位于人机交互最频繁的位置，因此帽面高度、按压力和反馈清晰度会影响操作体验。若设备需要频繁启停，可优先选择触点弹跳小、操作行程明确的结构；若只是维护时偶尔断电，则更重视绝缘距离和接线稳定性。三维模型用于装配检查时，应把周边面板厚度、焊接空间、线束弯曲半径和手指操作区域一并纳入，避免出现帽面与外壳干涉、端子与底壳距离不足、焊后无法维护等问题。

　　该模型把外观包络、卡装方式、端子形态和翘板比例表达得比较清楚，适合作为面板开孔、干涉检查和电气元件布局的参考。实际投产前仍需结合具体安规标准、材料牌号、触点镀层、温升测试和寿命试验进行确认，使结构尺寸、电气性能与批量装配工艺保持一致。
