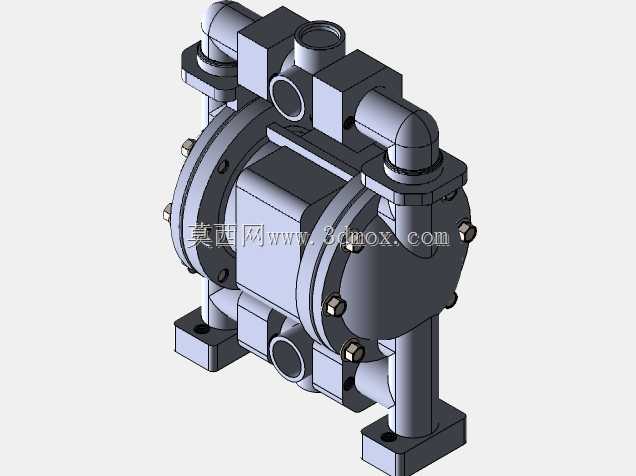

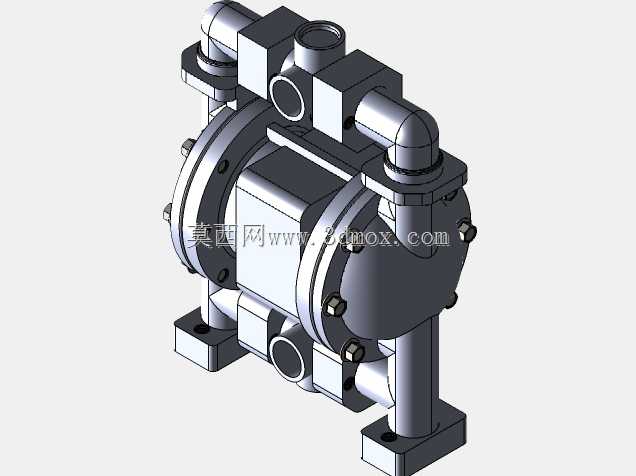

气动双隔膜流体输送泵结构设计

这款气动双隔膜泵主要面向化工、涂装、食品加工、污水处理等多行业的流体输送场景，可适配常规清水、带有细小固体颗粒的浆料、腐蚀性化学介质、高粘度流体等多种物料的输送作业，在易燃易爆工况、对防泄漏要求较高的输送环节中具备突出的适配性，无需电力驱动的特性也让其能在无电源的野外作业、防爆厂区内稳定运行。设备依靠两侧隔膜的往复形变改变腔室容积完成吸排料动作，工作过程中不会出现轴封泄漏的问题，输送的介质不会与泵体外部结构产生接触，既可以避免易挥发、有毒有害介质外泄造成安全隐患，也能保证输送的卫生级物料不被外界污染。整体结构采用对称式布局设计，两侧的气路分配结构与隔膜腔室完全对称，进出料接口分别布置在泵体的上下位置，既可以保证流体在泵腔内的流道顺畅无死角，也能让泵体运行时的往复作用力相互抵消，降低工作过程中的振动幅度，无需额外做厚重的减震基础即可稳定放置运行。泵体底部设计有带安装孔的一体式支撑脚，安装时可通过螺栓直接固定在机架、平台或者移动小车上，支撑脚的高度预留了足够的底部操作空间，方便后期对接管路、做日常维护检修。进出料接口采用标准管螺纹设计，可直接对接同规格的工业输送管路，无需额外做非标转接件，两侧的气路接口布局紧凑，外接气源管路时不会与料路管路产生干涉。设计过程中充分考虑了不同工况的适配性，泵体的腔体壁厚做了均匀化处理，既保证了足够的承压能力，也不会造成不必要的材料浪费，外部的管路连接部位都做了加强结构，避免长期受管路应力影响出现开裂问题，所有紧固件的布局都预留了足够的扳手操作空间，后期更换隔膜、清理流道时不需要完全拆解整个泵体，大幅降低日常维护的操作难度。整体外形紧凑规整，没有突出的尖锐结构，在狭小的设备安装空间内也能顺利布置，运行时的流量可通过外接气源的压力进行无级调节，能适配不同输送量要求的作业场景，启动时不需要提前灌泵，自吸能力较强，即使输送的介质液位低于泵体安装位置也能正常完成吸料作业，运行过程中不会产生电火花，完全满足防爆区域的使用要求。
