直联式离心泵与驱动电机集成结构设计

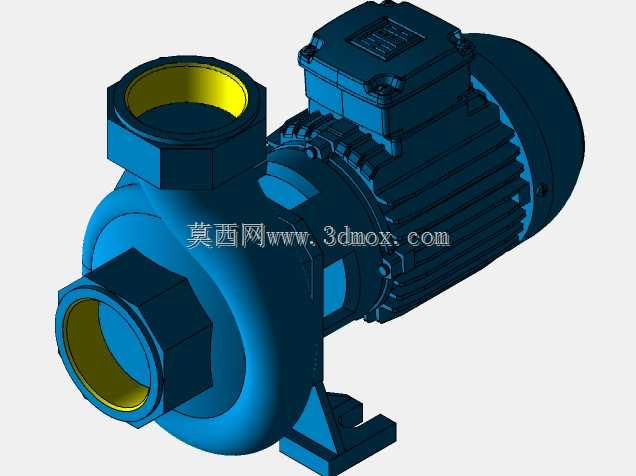

该集成结构将驱动电机与离心泵体直联整合，省去了传统分体式泵组所需的联轴器、对接底座等中间传动部件，大幅缩减了设备整体的轴向安装尺寸，在民用建筑供水、暖通循环水输送、小型工业流体增压、农田灌溉取水、化工流程轻腐蚀介质输送等场景中都有广泛应用，能够适配清水、低粘度无硬质颗粒的工业流体等多种介质的输送需求，相比分体式泵组安装更便捷，对安装空间的要求更低，日常运维的拆检工作量也更小。从实际用途来看，该结构依靠电机输出轴直接带动泵腔内的叶轮高速旋转，通过叶轮旋转产生的离心力让进入泵腔的流体获得动能与压力能，最终通过泵体的出口法兰将增压后的流体输送到目标管路中，进出口采用同径内螺纹接口设计，能够快速对接常规工业与民用管路，无需额外定制变径接头，降低了现场安装的配件成本。在功能特性设计上，电机端采用带散热筋的一体式机壳结构，外壳的轴向散热筋能够在电机运行时通过自然对流带走绕组产生的热量，保障电机长时间连续运行时的温升处于合理区间，避免过热烧毁；电机顶部设置独立的接线盒腔体，能够隔绝外部水汽、粉尘侵入接线端子，适配潮湿、多尘的安装工况；泵体与电机的连接端采用精密止口定位，能够保证电机轴与泵腔的同轴度，大幅降低运行时的径向跳动，减少机械密封的磨损，延长密封件的使用寿命，降低运行过程中的振动与噪音。设计思路上，整体采用同轴直联的布局逻辑，将泵体的蜗壳流道与电机的输出轴做同轴度匹配设计，泵壳采用螺旋形蜗壳结构，流道截面从隔舌位置开始沿流体旋转方向逐渐扩大，能够顺畅地将叶轮甩出的高速流体的动能转化为压力能，减少流道内的水力冲击与湍流损失，提升泵组的运行效率；泵脚采用一体式铸造支撑结构，设置两个对称的安装固定孔，能够直接通过螺栓固定在混凝土基础或者钢制安装支架上，支撑位置经过重心匹配设计，能够保证设备运行时的稳定性，避免共振产生。在外形尺寸与安装边界上，整体结构紧凑，轴向总长度相比同功率分体式泵组缩短近三分之一，进出口的中心高度经过标准化设计，能够适配行业内常规的管路安装高度，安装时仅需要预留接线操作空间、泵体排气与日常检查的操作空间即可，不需要预留联轴器对中、传动部件维护的额外空间，能够有效节省泵房或者设备安装点的空间占用；泵体的进出口方向采用直角布局，进口沿轴向正对叶轮中心，出口沿垂直于电机轴的径向向上设置，符合常规管路的走向习惯，能够减少管路弯头的使用，降低管路沿程阻力损失。
