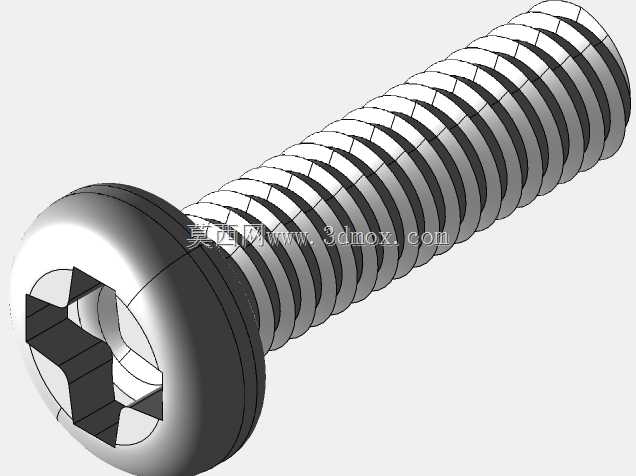

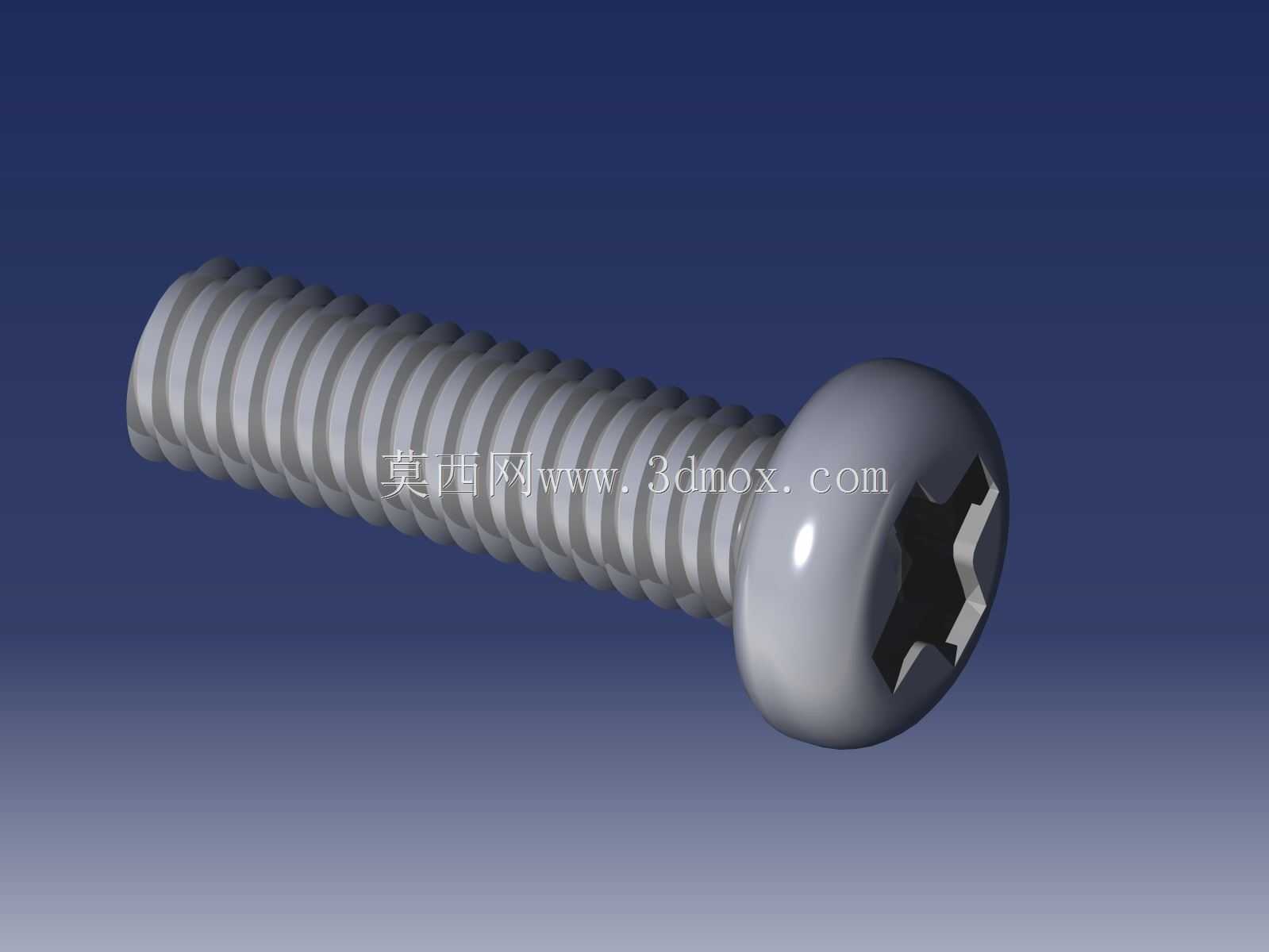

M3规格十字盘头紧固螺钉三维造型

这款十字盘头螺钉是机械装配领域应用极为广泛的基础紧固元件，在消费电子外壳组装、小型仪器仪表内部结构固定、低压电气柜内元器件安装、普通民用家电的壳体拼接、3D打印原型件的结构锁附、小型自动化设备的钣金护板固定等场景中都承担着核心的连接作用，能够在不破坏被连接件表层涂层的前提下，实现两个或多个薄壁零件的可靠压紧固定，避免连接部位出现松动移位的问题。从功能特性来看，盘头结构的设计让螺钉头部拥有更大的承压接触面积，锁紧时压力能够均匀分散在被连接件的接触表面，不会因为压强过大压伤质地偏软的塑料、薄铝板、印刷电路板等材质的工件表面；十字槽的驱动结构适配市面最常见的十字型螺丝刀，手动、电动锁紧工具都能轻松匹配，槽口深度经过合理设计，锁紧过程中不容易出现滑牙、脱批的问题，能够有效提升装配环节的作业效率。设计过程中，首先严格遵循通用紧固件的尺寸规范，螺杆部分的螺纹牙型采用标准三角牙型，牙距匹配M3规格的通用标准，螺纹收尾处做了平滑过渡处理，既能够保证拧入内螺纹孔时的顺畅度，也能避免螺纹末端的锐边划伤安装孔内壁；头部的盘头曲面做了圆弧过渡处理，没有尖锐的棱角毛刺，安装完成后头部外露部分不会划伤操作人员，也能让装配后的外观更加规整。外形尺寸方面，螺杆公称直径为3mm，有效锁附长度为10mm，盘头的头部直径大于螺杆直径，安装时需要在被连接件上预先加工直径3.2mm左右的光孔过孔，头部沉放位置无需加工沉头孔，直接在工件表面贴合锁紧即可，安装边界要求被连接件的总叠厚不超过8mm，预留2mm左右的螺纹啮合长度，就能保证足够的锁紧力，不会因为啮合牙数不足出现连接失效的问题。在实际装配使用时，这款螺钉可以配合平垫圈使用进一步分散承压面压力，也可以搭配防松垫圈提升震动工况下的防松性能，适配绝大多数需要频繁拆装、对连接强度要求适中的装配场景，是小规格紧固件选型中性价比极高的选项。
