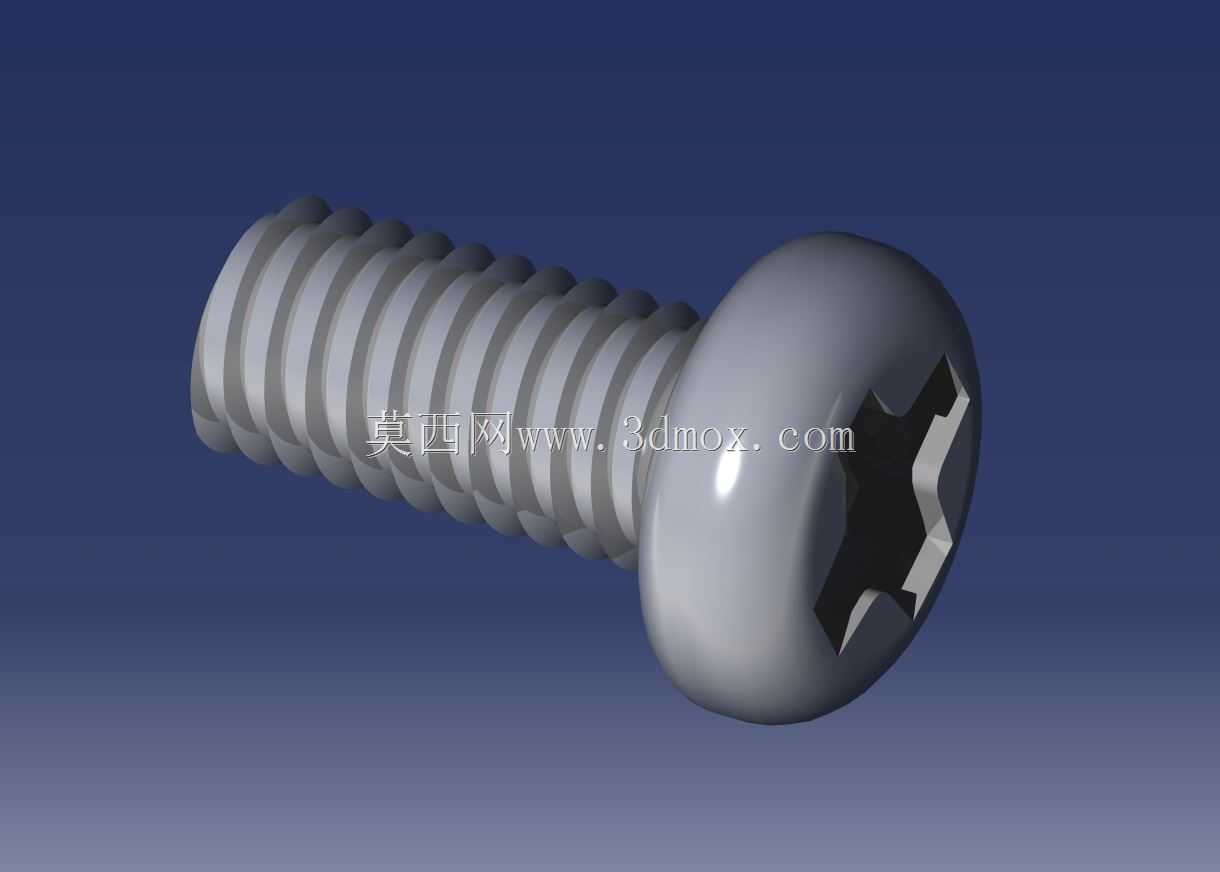

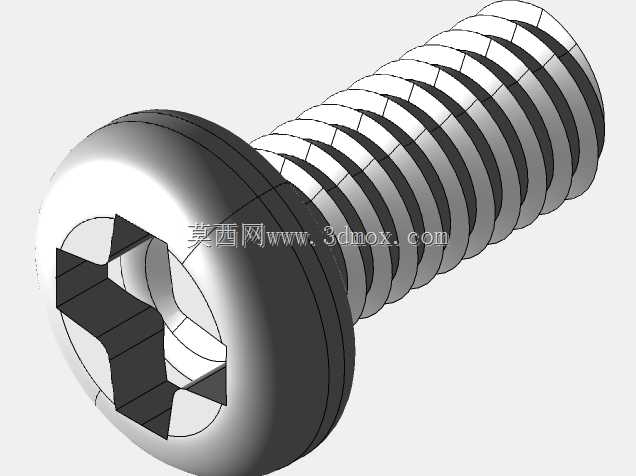

M3x6十字盘头紧固螺钉结构设计

这款M3规格公称长度6mm的十字盘头螺钉，是小尺寸紧凑装配场景中应用极为广泛的基础紧固连接件，在消费电子内部结构固定、小型仪器仪表壳体拼接、低压电气元件安装、精密机械模组锁紧、3D打印成品组装、小型家电内部构件连接等场景中承担核心的紧固限位作用，尤其适配对螺钉头部外露高度有严格限制、被连接件表面不允许沉头孔加工的装配工况，无需在被连接件表面预制沉头窝，直接穿过光孔即可完成锁紧，能最大程度保留被连接件的结构完整性与外观平整度。从功能特性来看，该螺钉采用十字槽驱动结构，相比一字槽拥有更好的对中性，装配时螺丝刀不易滑出槽口，能够施加更稳定的锁紧扭矩，同时盘头结构拥有更大的头部承压面积，锁紧时压强更低，不会压伤质地偏软的被连接件表面，比如塑料壳体、薄铝片、PCB板等材质的装配面，能有效避免锁紧过程中出现的工件表面凹陷、开裂等问题；全螺纹的杆身设计让螺钉在整个有效长度范围内都能与内螺纹形成啮合，即使被连接件总厚度存在小幅公差波动，也能保证足够的螺纹啮合扣数，保障连接可靠性。在设计思路上，这款螺钉的结构完全围绕小空间紧凑装配的需求展开：头部采用圆弧过渡的盘形结构，头部直径控制在适配M3螺纹的标准尺寸范围内，既保证足够的承压面积，又不会占用过多的装配平面空间，头部厚度经过优化，在满足十字槽深度要求、保证驱动强度的前提下尽可能压缩头部高度，适配内部空间局促的小型设备装配需求；螺纹部分采用标准公制粗牙螺纹，牙型角60度，螺距适配M3规格的通用标准，拥有良好的互换性，无需定制配套螺母或攻丝参数，采用常规M3丝锥预制内螺纹、或是配套标准M3螺母即可完成装配，大幅降低装配环节的工艺成本；杆身末端采用自然平端设计，没有尖锐的锥端或柱端结构，锁紧到位后不会刮伤装配腔体内的其他元件，尤其适合内部排布有导线、柔性电路板的电子类产品装配场景，避免螺钉末端刺穿绝缘层引发短路风险。从外形尺寸与安装边界来看，这款螺钉公称直径3mm，公称长度6mm，长度计量从头部支撑面到螺杆末端，装配时需要预留的垂直操作空间仅需覆盖螺钉总长度加上螺丝刀的操作余量，水平方向仅需预留略大于头部直径的避让空间即可完成装配；配套的预制光孔直径建议控制在3.2mm-3.4mm之间，既能保证螺杆顺利穿过，又不会因为间隙过大导致连接错位，若采用攻丝安装，内螺纹的有效啮合深度建议不低于2.5mm，保证足够的连接强度，若采用螺母锁紧，建议配套厚度不低于1mm的平垫分散压力，进一步保护被连接件表面。
