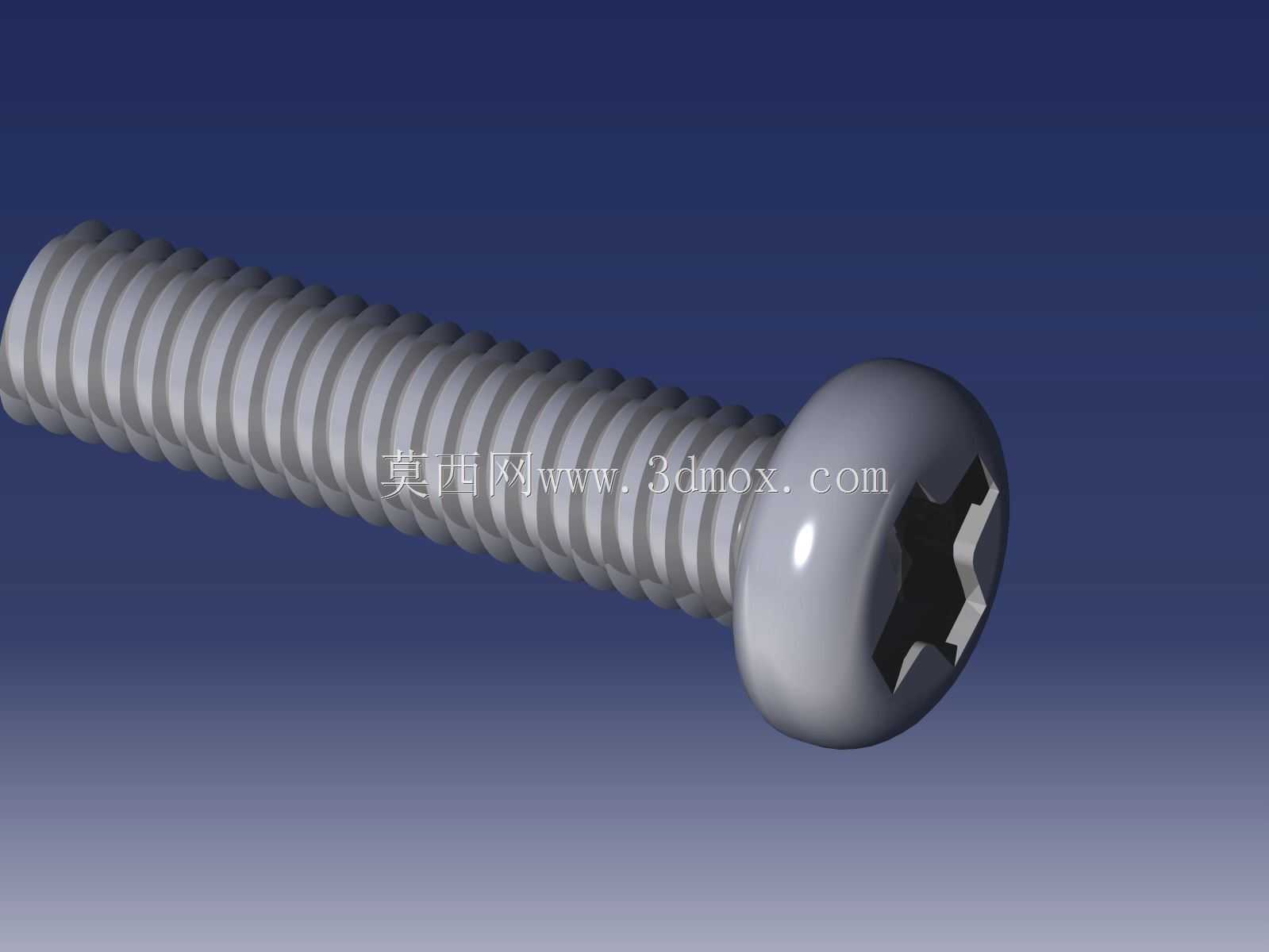

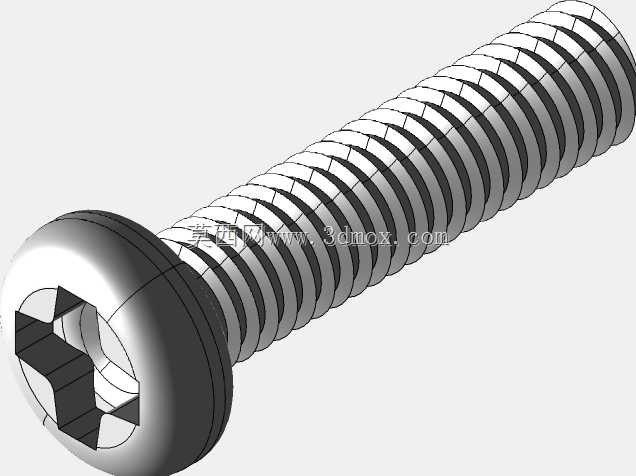

M3规格十字盘头紧固螺钉设计

这款十字盘头螺钉是机械装配领域应用极为广泛的基础紧固连接件，在消费电子外壳组装、小型仪器仪表内部结构固定、低压电气元件安装、普通民用家电的壳体拼接、小型自动化设备的薄板件连接场景中都承担着核心的紧固作用。不同于沉头螺钉需要预先加工适配的沉头孔来保证装配后表面齐平，盘头结构的螺钉头部自带更大的承压接触面积，不需要对被连接件做沉孔加工，直接在平整的板材表面就能完成锁紧固定，尤其适合厚度较薄、无法加工沉孔的钣金件、塑料壳体、亚克力板材等材质的连接场景，能有效分散锁紧时的压应力，避免被连接件表面被压溃变形。十字槽的驱动结构设计，是兼顾手动装配与自动化装配需求的成熟方案，日常维修、小批量组装时可以用普通十字螺丝刀手动操作，批头与槽位的对中难度低，不容易出现打滑脱槽的情况；在大批量自动化产线装配时，十字槽也能适配电动起子的真空吸批头，实现快速对位锁付，装配效率远高于一字槽结构的同类螺钉。从设计细节来看，这款螺钉公称直径为M3，螺杆长度12mm，头部为圆润的盘形结构，头部外径大于螺杆直径，锁紧后头部突出于被连接件表面，不需要预留沉孔的加工空间，安装时的边界要求更宽松：只需要在被连接件上加工直径3.2-3.4mm的光孔，将螺钉穿过光孔后与预制的内螺纹孔锁紧，或是配合螺母使用就能完成两个及以上零件的紧固连接；螺杆部分的螺纹为普通公制粗牙螺纹，牙型角60度，具备良好的自锁性能，在常规的静态载荷、小幅振动工况下都能保持稳定的锁紧力，不容易出现松脱。设计过程中充分考虑了不同场景的使用需求，头部的十字槽深度经过合理匹配，既保证了足够的驱动深度让批头可以稳定传递扭矩，又避免槽深过大导致头部强度降低，锁付时出现头部开裂的问题；螺杆末端的倒角设计，让螺钉可以顺畅穿入安装孔、对准内螺纹孔，不会因为螺纹端部的毛刺卡顿影响装配效率。在实际使用中，这款螺钉可以根据使用场景选择不同的表面处理方式，比如普通室内环境使用可以选择镀锌处理提升防锈能力，潮湿环境使用可以选择不锈钢材质，有外观要求的外露装配场景可以选择镀镍、发黑处理来匹配设备的整体外观风格，是小载荷紧固场景下通用性极强的基础配件。
