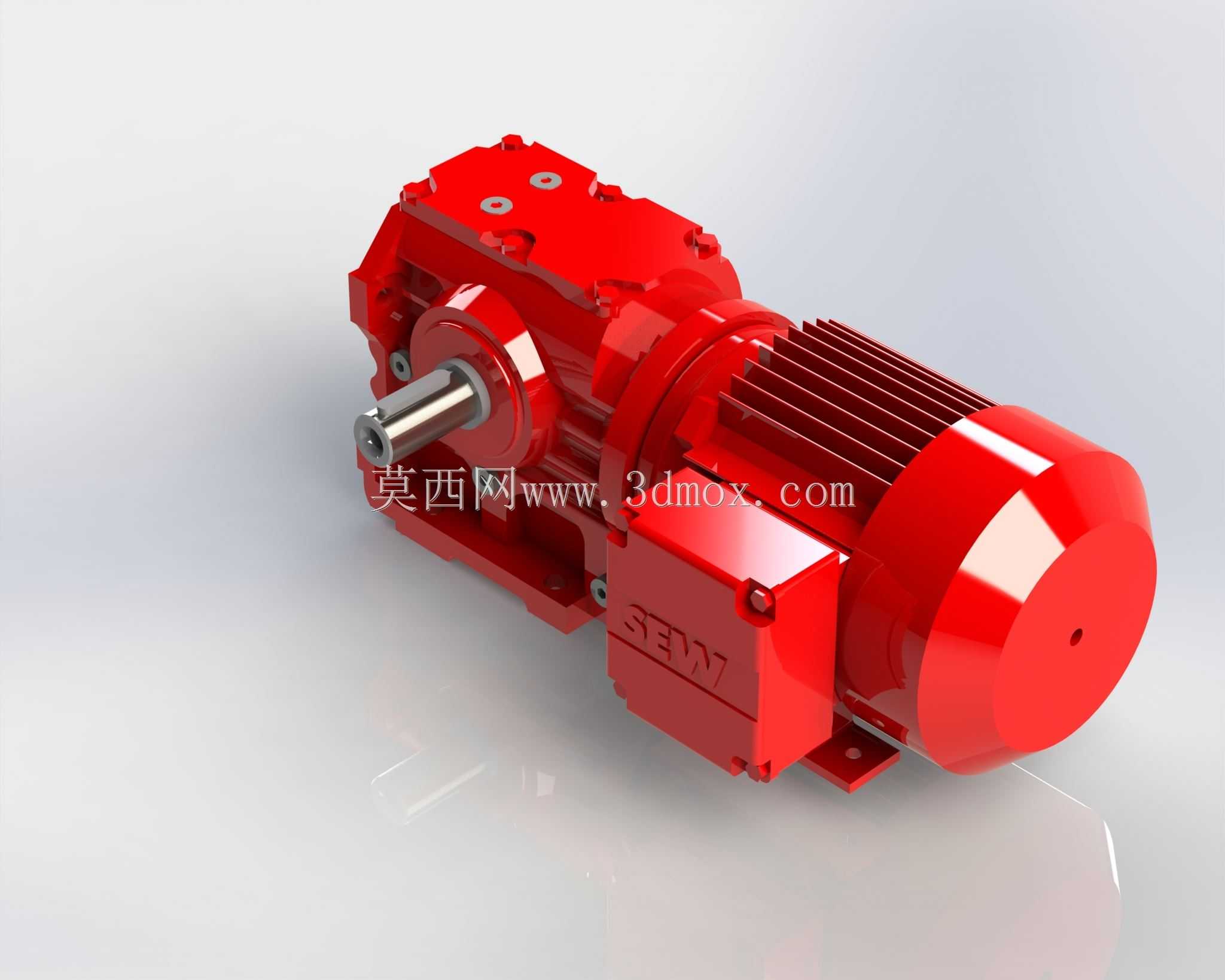

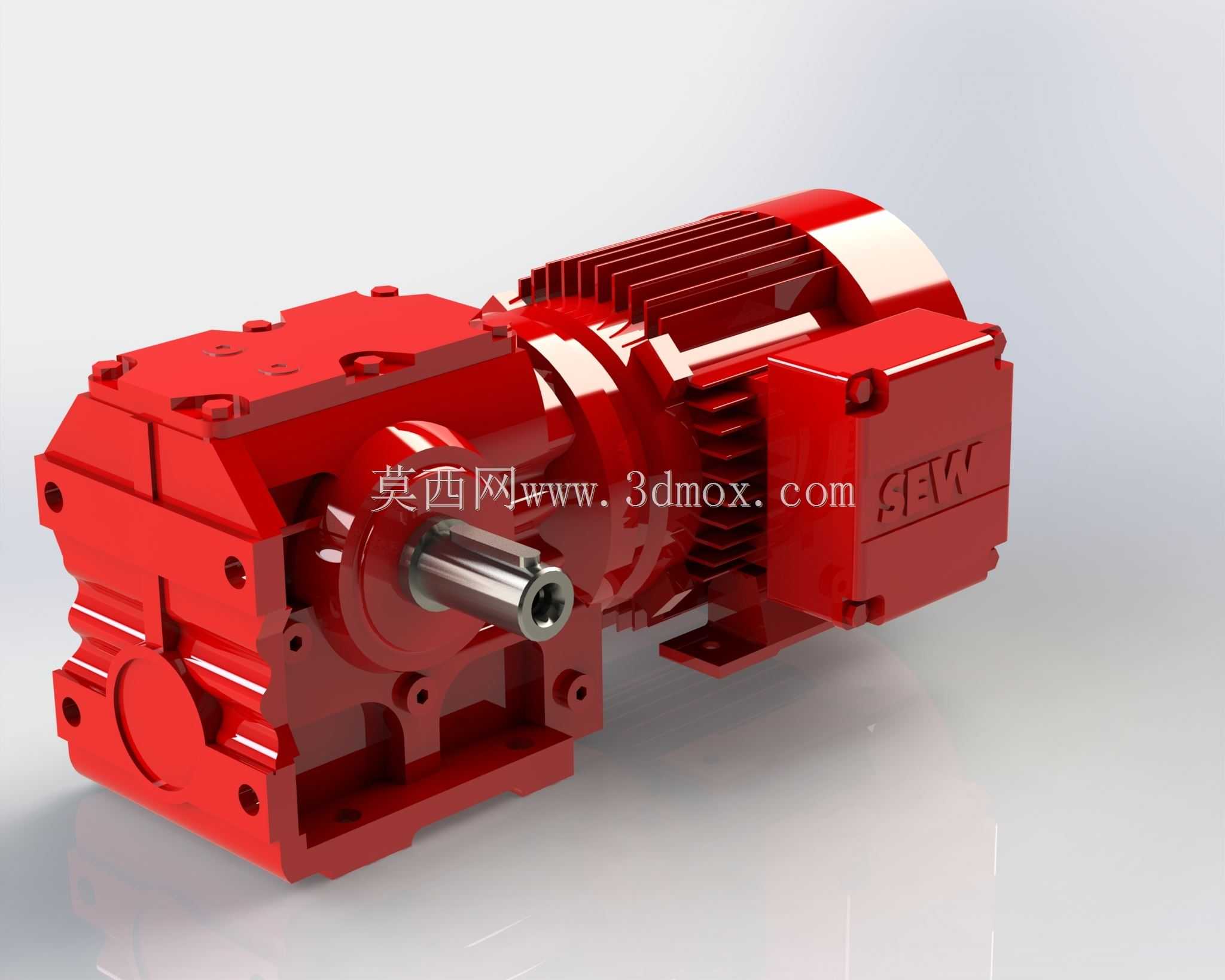

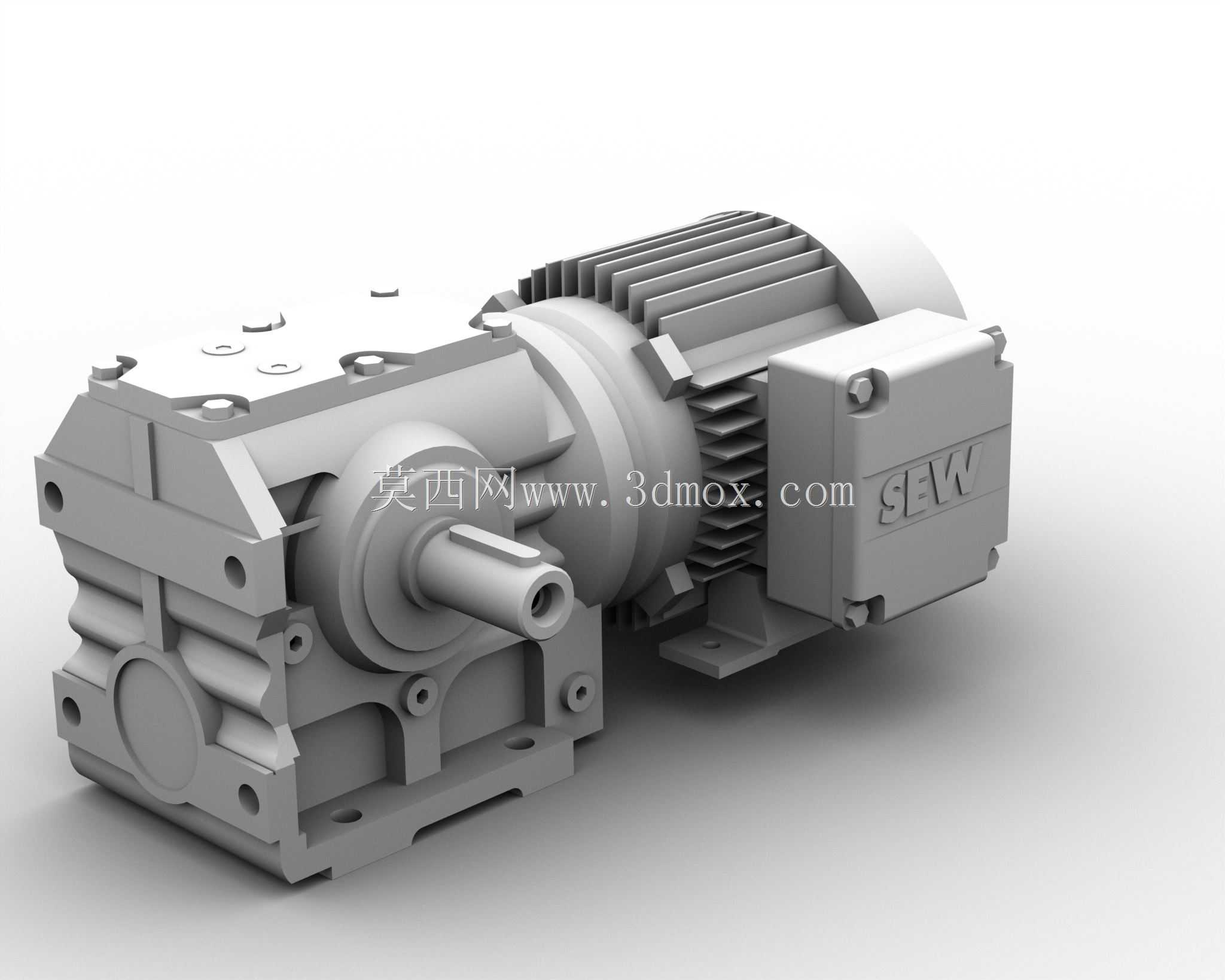

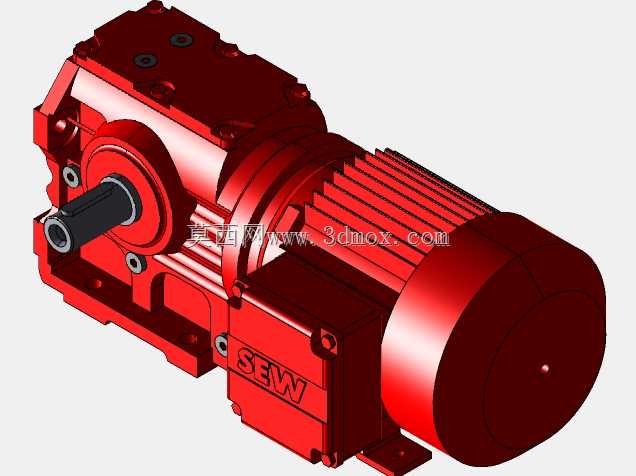

S系列斜齿轮蜗轮蜗杆减速电机一体化结构

这款斜齿轮-蜗轮蜗杆组合式减速传动单元，是工业传动场景中应用极为广泛的动力匹配部件，常见于自动化生产线输送段、食品包装机械主驱动、物流分拣设备动力端、轻工纺织机械传动系统以及环保设备搅拌驱动等场景，能够在恒定负载、交变负载甚至短时冲击负载的工况下稳定传递扭矩，适配绝大多数需要低转速大扭矩输出的工业传动需求。从实际用途来看，该单元将驱动电机与减速箱体做了一体化集成设计，无需额外加装联轴器或连接基座，直接通过输出轴端即可对接工作机构，既可以通过实心轴直连负载，也能适配空心轴、法兰盘等多种安装接口，大幅降低了现场安装的对中难度，减少了传动链路的连接损耗。在功能特性上，该结构结合了斜齿轮传动效率高、承载能力强与蜗轮蜗杆传动反向自锁、传动比大的双重优势，单级组合即可实现较大的减速比范围，运行过程中噪音低、振动小，齿轮副经过精密修形处理，齿面接触均匀，长期运行磨损量小，能够在多粉尘、轻微潮湿的常规工业车间环境下保持稳定工作状态，输出扭矩平稳，可有效避免负载端出现转速波动导致的生产次品问题。从设计思路来看，整体采用模块化集成设计思路，电机端与减速箱体的连接法兰做了同轴度精准定位，输入级采用斜齿轮结构承担高速端的动力输入，有效降低高速运转下的齿轮啮合噪音，中间级与输出级采用蜗轮蜗杆结构实现大减速比转换，同时自带的反向自锁特性可以在垂直安装、升降类负载场景下避免负载下坠风险，提升设备运行的安全系数。箱体采用高强度铸铁一体铸造成型，筋条布局贴合应力分布路径，既保证了箱体的结构刚性，避免满负载运行下箱体出现形变导致齿轮啮合错位，也通过合理的散热筋结构增大了散热面积，无需额外加装冷却装置即可满足持续运行的散热需求。外形尺寸上，整体结构紧凑，轴向长度相比分体式电机加减速机的组合缩短近三分之一，安装脚座的螺栓孔位采用行业通用的标准化布局，输出轴的轴径、键槽尺寸、伸出长度均匹配同功率段常规减速电机的安装边界，能够直接替换同规格的传统传动单元，无需对现有设备的安装基座做额外改造，大幅降低了设备升级维护的替换成本。输出轴端采用高强度合金钢调质处理，表面做了硬化耐磨工艺，能够承受较大的径向载荷与轴向载荷，适配带轮、链轮、联轴器等多种外接负载连接件的安装需求，接线盒位置预留了足够的线缆走线空间，方便现场布线接线操作。
