工业粉料螺旋出料混合搅拌罐体结构

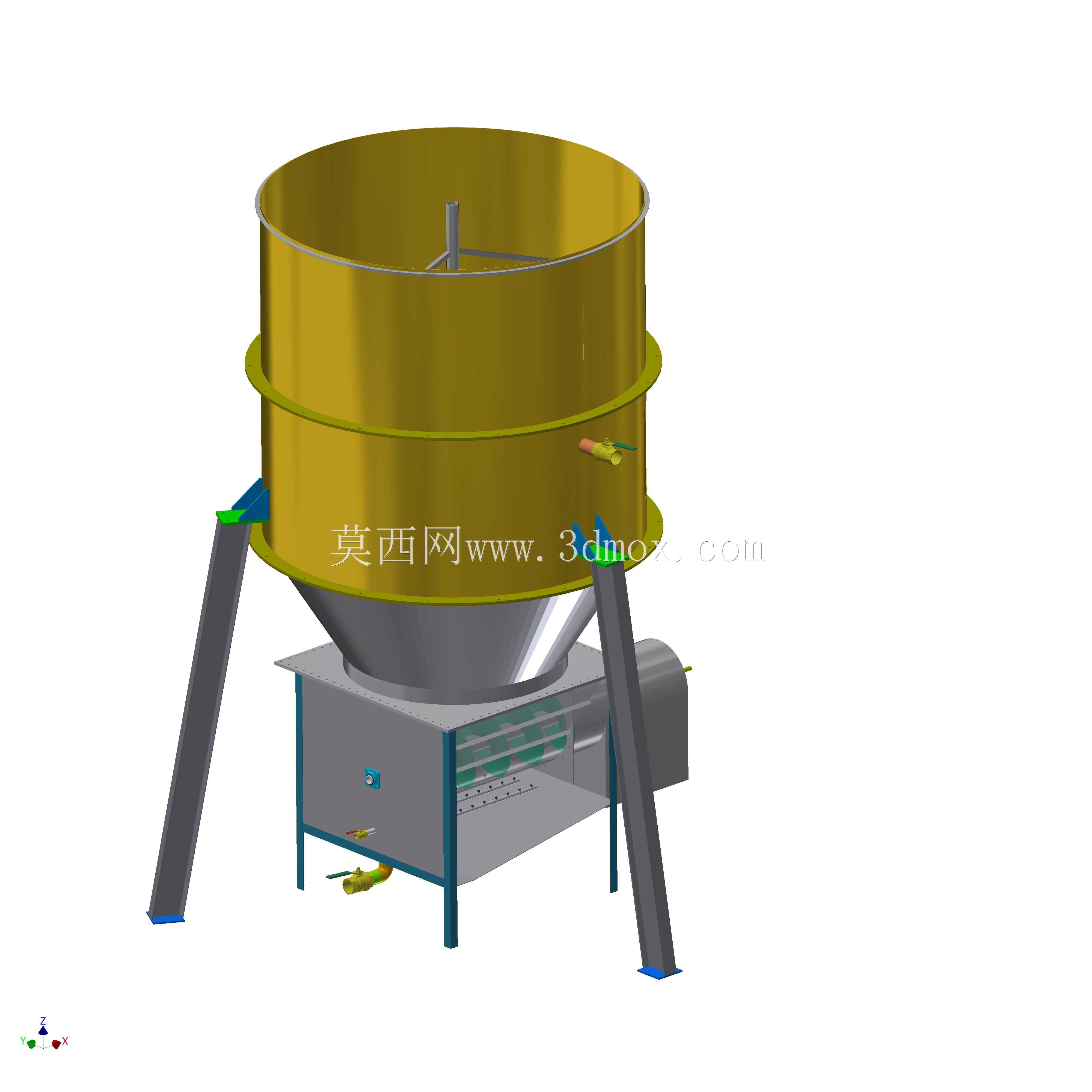

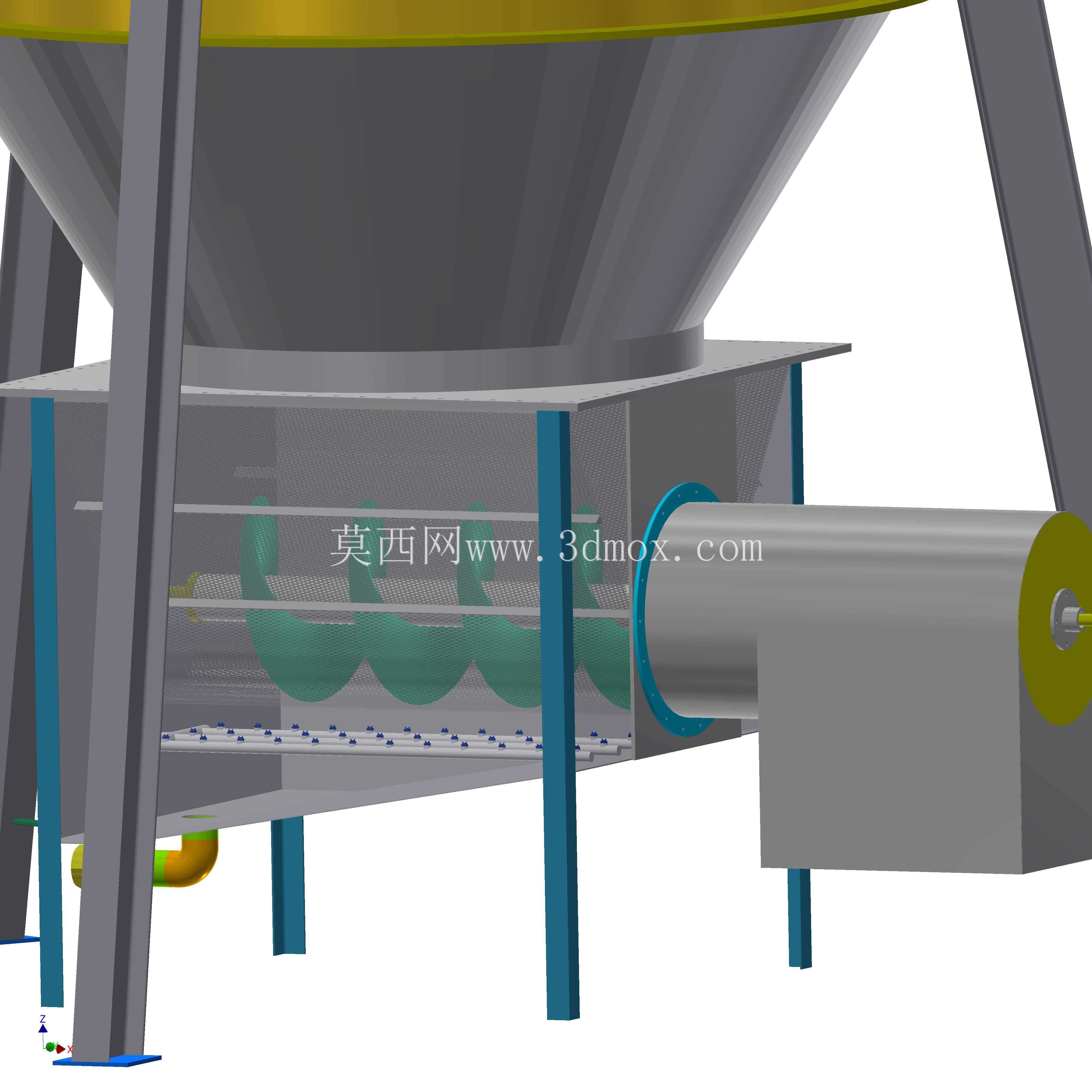

这款混合罐体结构主要面向粉体、颗粒状物料的均匀混配生产场景，常见于食品加工、建材生产、化工原料预处理、饲料加工等行业的物料处理工段，承担不同组分物料的均化混合、暂存与定量出料功能，可衔接上游的投料、计量设备，下游对接输送、包装工序，是散料处理生产线中的核心衔接设备。从实际生产用途来看，该设备能够将多种不同配比的粉状、小颗粒状物料在罐体内完成充分搅拌混合，避免物料出现分层、团聚的问题，保证出料组分的一致性，底部的螺旋输送结构可在混合完成后实现稳定的定量出料，避免粉料架桥、出料不畅的问题，相比传统的平底混合仓，锥斗式的仓体设计能够大幅减少罐内的物料残留，降低换料时的清理工作量。从功能特性来看，该结构采用上宽下窄的锥斗式仓体设计，上部大容积仓段可容纳批量待混物料，下部收窄的锥段能够引导物料向底部出料口汇聚，仓体下部设置的卧式搅拌腔内置连续螺旋叶片，搅拌过程中螺旋叶片可带动物料在腔体内做轴向与径向的复合运动，既能够将不同位置的物料反复翻搅实现均匀混合，也可在出料阶段将物料平稳推送至侧向的出料端口，配合外接的输送设备实现连续化出料。设备的支撑结构采用多根立式支腿设计，支腿沿仓体周向均匀分布，可将整台设备的载荷均匀传递至安装地面，支腿的高度预留了底部出料口与下游设备对接的操作空间，方便安装人员对接出料管路、维护底部的搅拌输送部件。从设计思路来看，该结构优先考虑了散料处理的流畅性，锥段的倾斜角度经过合理设置，大于常见粉料的自然休止角，避免物料在锥壁粘附堆积；搅拌螺旋的叶片直径与搅拌腔的内径匹配度较高，尽可能减少腔体内的搅拌死角，同时侧向出料的设计避免了底部出料易被物料压实堵料的问题；仓体与下部搅拌腔采用法兰式连接结构，方便后期拆卸清理搅拌腔内部的残留物料，也便于更换磨损的螺旋叶片。在安装边界方面，该设备为立式安装结构，安装时需要保证支腿底部的安装平面水平度满足要求，避免设备运行时出现偏载晃动；设备上部需要预留足够的投料空间与检修口操作空间，侧向出料口需要与下游输送设备的进料口保持同轴对接，设备周边需要预留足够的维护通道，方便日常检查搅拌部件的运行状态、清理仓壁残留物料。整体结构设计兼顾了混合效率、出料流畅性与维护便捷性，能够适配多数常规散料的混合作业需求。
