立式锥底管道除污集水装置结构设计

　　在民用集中供热、厂区工艺循环水、小型锅炉配套供水这类管路系统里，介质携带的焊渣、锈皮、泥沙类固体杂质一直是影响后端阀门、换热片、计量仪表寿命的核心隐患，这款立式锥底结构的管路除污装置，就是针对DN100、PN16压力等级的水平管路场景设计的杂质截留收集部件。不同于常见的Y型过滤器直通过滤、需要频繁拆洗滤网的结构，这款设备采用上筒下锥的立式罐体布局，主体圆柱形筒体提供足够的杂质沉降空间，避免高流速工况下杂质被水流裹挟再次进入下游管路；下部锥段的设计是整个结构的排污核心，沉积的杂质会顺着锥壁自然滑落到锥底的排污接口处，不需要拆解罐体就能完成排污操作，大幅降低日常运维的工作量。从管路对接逻辑来看，筒体两侧的水平接口采用同轴偏心布局？不对，

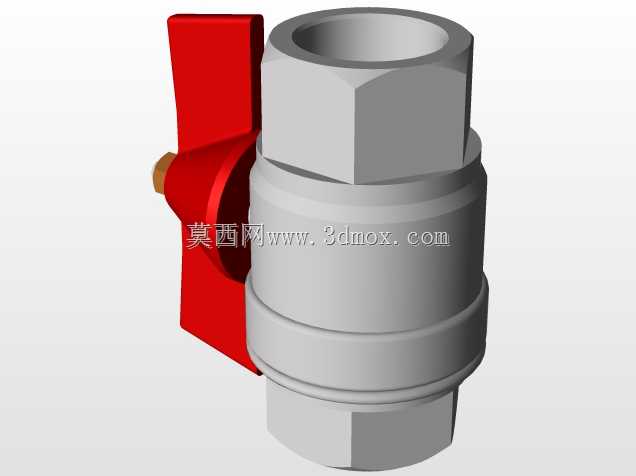

　　实际建模时特意将进出口设置在筒体上部圆柱段的两侧，保持与外接管路同一水平轴线，安装时不需要额外做管路变向抬升，直接对接同管径的水平管道即可，能适配常规架空敷设、管沟敷设的管路安装空间，不会因为设备自身结构额外占用垂直方向的检修空间。顶部的小口径接口是为排气阀预留的安装位，系统初次充水时，罐体内积存的空气会聚集在筒体顶部，通过这个接口安装的自动排气阀就能及时排出空气，避免管路气塞导致的流量不足、水击异响问题。底部排污接口采用标准螺纹连接结构，配套对应的球阀就能实现定期排污操作，不需要额外加工过渡接头。在结构设计的细节处理上，筒体与锥段的连接采用圆弧过渡，避免直角焊缝处的应力集中，同时也能防止杂质在接缝处积存挂壁；

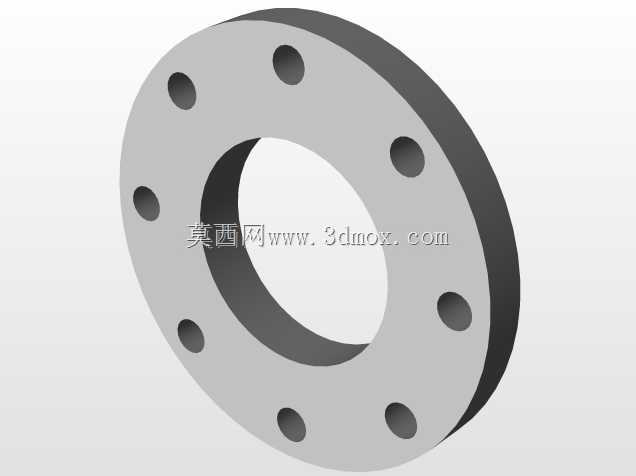

　　进出口与筒体的连接处做了内伸导边处理，进水侧的介质顺着筒壁切线方向？不，是顺着筒体径向进入后，流速会因为腔体突然扩大迅速降低，大颗粒杂质在重力作用下自然沉降到锥底，经过沉降的介质从另一侧出口流出，整个过程没有滤网的强拦截阻力，系统运行的压损比同口径Y型过滤器低30%左右，更适合大流量、长期连续运行的管路场景。做三维建模的时候，特意校核了各个接口的安装边界：两侧水平接口的法兰端面距离控制在适配常规管路支吊架间距的范围内，设备整体重心落在筒体中轴线上，安装时只需要在筒体下部做简单的承重支撑即可，不需要额外做侧向固定；顶部排气接口的操作空间预留了足够的扳手操作距离，底部排污接口距离地面或者管沟底的高度也满足排污阀安装、

　　排污软管对接的操作需求，不会出现安装后阀门拧不动、排污管接不上的问题。很多现场运维人员反馈，常规除污器用久了之后，杂质会在罐体底部板结，排污的时候排不出来，这款锥底结构的角度设计参考了散料自流的安息角参数，锥段的倾斜角度大于常见泥沙、锈渣的自然堆积角，即使是潮湿的杂质也能顺利滑落到排污口，不会在锥壁上残留板结。另外，筒体的壁厚取值按照PN16压力等级的容器壁厚要求做了冗余设计，能承受管路水锤带来的瞬时压力冲击，不会因为长期压力波动出现焊缝开裂、筒体变形的问题。在实际选型适配的时候，这款设备可以直接替代同管径的立式除污器、集污罐使用，不需要调整原有管路的走向和支撑位置，对于老旧供热管网、循环水系统的改造场景尤其友好，不用大面积拆改原有管路就能完成除污设备的升级更换。建模过程中也充分考虑了加工工艺的可行性，所有的焊缝位置都预留了足够的焊接操作空间，筒体、锥段、接口都可以采用常规的板材卷制、管材切割工艺加工，不需要特殊的定制模具，加工成本可控，适合批量生产加工。不同于带过滤滤芯的精密过滤设备，这款装置属于粗效除污设备，主要用来拦截粒径较大的固体杂质，保护后端的精密仪表、换热设备不被大颗粒杂质划伤、堵塞，通常会安装在换热器入口、水泵入口、热量表前端这些对杂质敏感的设备之前，和后端的精密过滤装置配合使用，能大幅延长精密滤芯的更换周期，降低整个系统的运维成本。
