Dn15口径液体涡轮流量计结构设计

　　在小型流体管路的流量监测场景中，小口径流量检测元件的选型往往需要兼顾安装空间、管路兼容性与测量稳定性，这款Dn15连接尺寸的流量计传感器，正是针对公称通径15mm的中小管径流体回路设计的检测部件。从实际应用场景来看，这类元件常被集成在小型供水支路、实验室流体试验台、小型换热设备循环回路、净水设备管路以及工业设备的冷却润滑液供回管路中，用来实时采集管路内的流体瞬时流量与累计流量数据，为系统的流量调控、漏损监测、能耗统计提供核心的传感数据支撑。

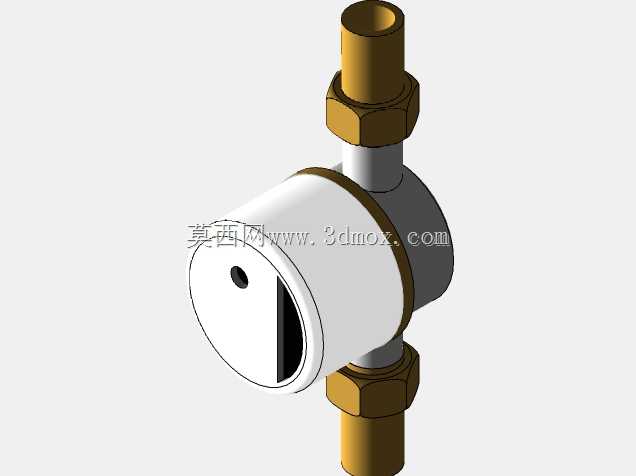

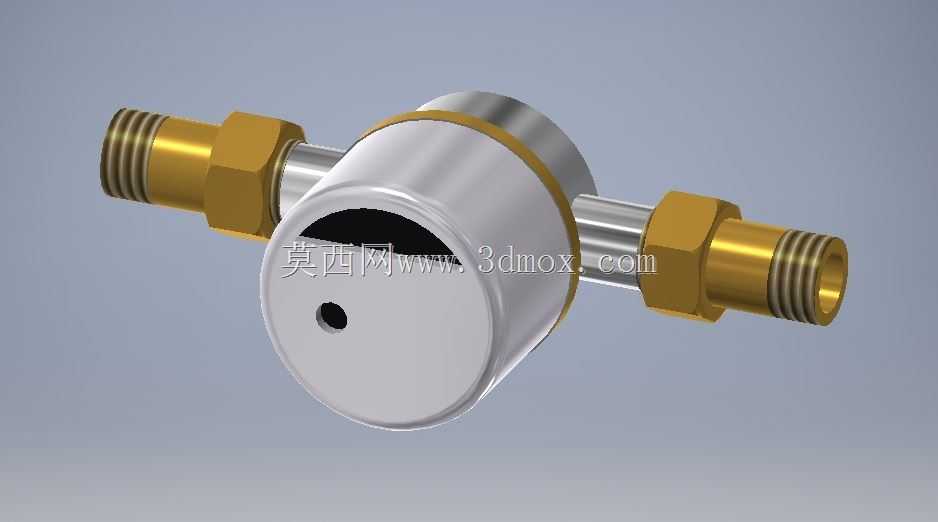

　　从结构设计思路来看，这款传感器采用了轴向直通式的流道布局，主体外壳为圆柱形结构，两端伸出的管路连接端采用外螺纹配六角锁紧螺母的结构，匹配Dn15管径常用的外螺纹连接标准，安装时无需额外焊接法兰，直接通过螺纹旋合即可完成与管路的对接，六角螺母的结构预留了标准扳手的操作空间，现场安装时可以使用普通活动扳手或开口扳手完成锁紧作业，不需要特殊的安装工装。主体腔体内部集成流量检测核心元件，腔体侧面预留的小孔为信号引出或校准调试接口，腔体与两端管路衔接处做了平滑过渡处理，尽可能减少流道突变带来的压损与流场扰动，避免因流场紊乱影响测量精度。

　　从功能特性层面，这款接触式流量传感器依靠流道内的检测元件感知流体流动状态，将流体的流速信号转化为可被控制系统识别的电信号，金属材质的外壳结构可以适配常规水基流体、低腐蚀性工业流体的测量场景，黄铜材质的接头部件兼顾了结构强度与管路连接的密封兼容性，配合管路接头处的密封垫可以实现1.6MPa及以下工作压力的管路密封需求。整体外形的圆柱形主体直径控制在合理范围内，安装时不需要占用过大的径向空间，在排布密集的小型管路集群中也能找到合适的安装位置，两端螺纹接头的伸出长度经过优化，既保证了螺纹旋合的有效长度满足密封与抗拉脱要求，也不会因为接头过长导致整体安装尺寸冗余。

　　在安装边界方面，需要注意该传感器为轴向直通安装结构，安装时要保证传感器前后留有足够的直管段长度，前端直管段长度建议不小于5倍管径，后端直管段不小于3倍管径，避免管路弯头、变径、阀门等部件带来的流场畸变影响测量准确性；安装时要注意流体流向与传感器标识的方向一致，反向安装会导致测量失效甚至损坏内部检测元件。传感器主体外壳的金属结构可以起到一定的电磁屏蔽作用，在常规工业现场的电磁环境下可以稳定传输信号，侧面的接口可以根据实际使用需求匹配对应的信号输出线缆，将流量数据上传至PLC、数显表或者上位机系统。

　　从建模细节来看，这款三维模型完整还原了产品的所有外部结构特征，包括两端六角螺母的棱角尺寸、外螺纹的牙型轮廓、主体腔体的焊缝细节、侧面小孔的位置与直径、主体端盖的圆弧过渡特征，所有配合面的尺寸公差按照常规机械加工的精度要求做了合理预留，在做管路系统的装配仿真时，可以直接将该模型导入装配体中，与Dn15管径的管路、接头、阀门等元件完成干涉检查，提前预判安装过程中可能出现的空间冲突问题，也可以基于该模型做安装支架的配套设计，根据现场安装位置的空间情况定制适配的固定结构，避免现场安装时出现尺寸不匹配的问题。对于做小型流体设备开发的工程师而言，这类标准化的传感元件模型可以大幅缩短设备设计阶段的建模周期，不需要从零开始绘制元件的三维结构，直接调用即可完成整机的管路布局设计，同时可以基于模型的尺寸参数提前预留传感器的安装空间与操作空间，保证后期设备装配、维护时的操作便利性。
