皮带传动箱式锤破碎料设备结构设计

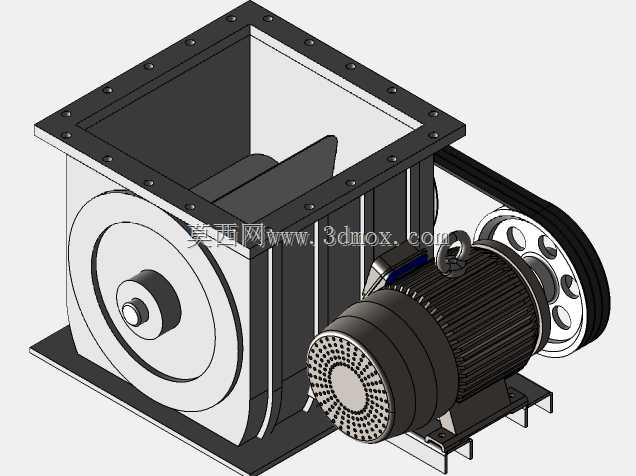

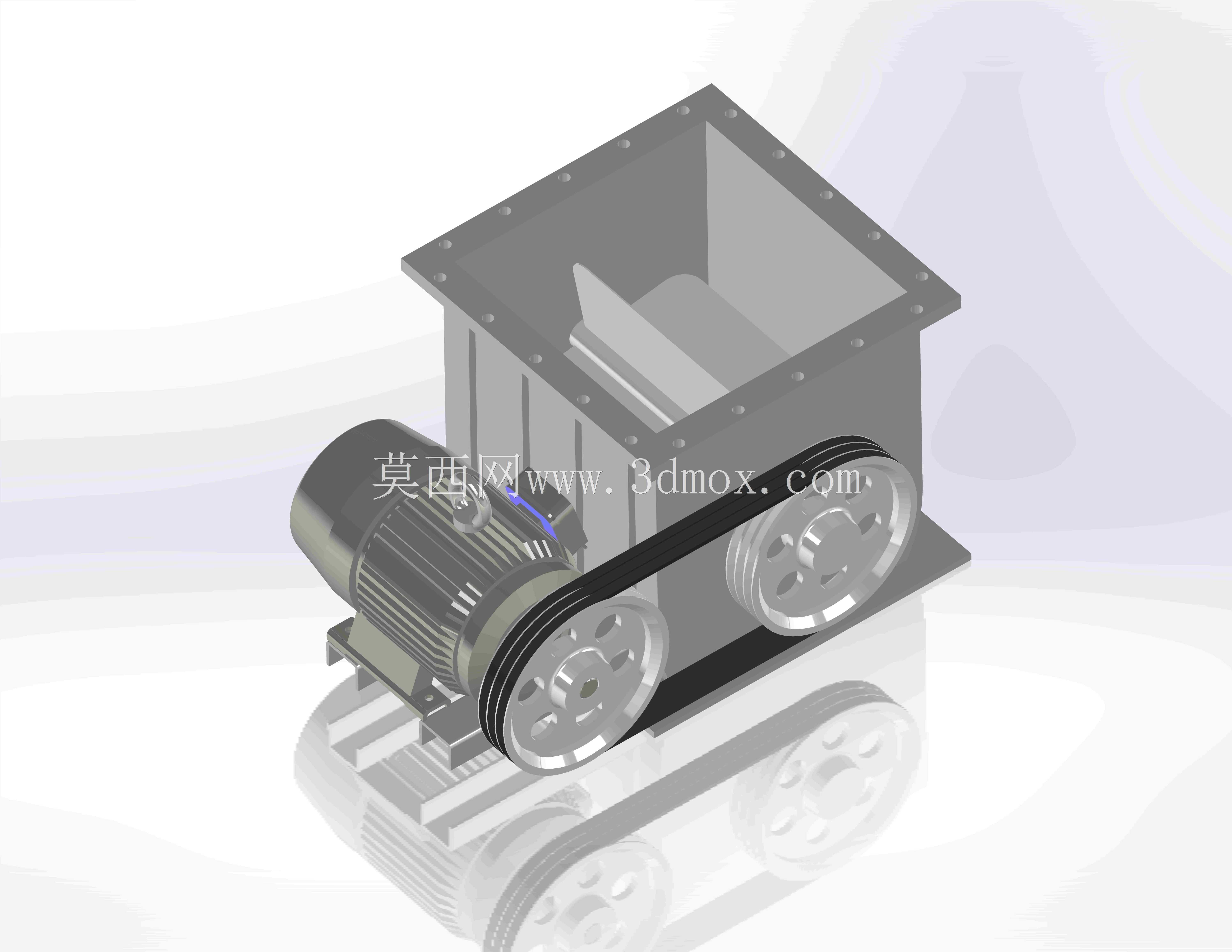

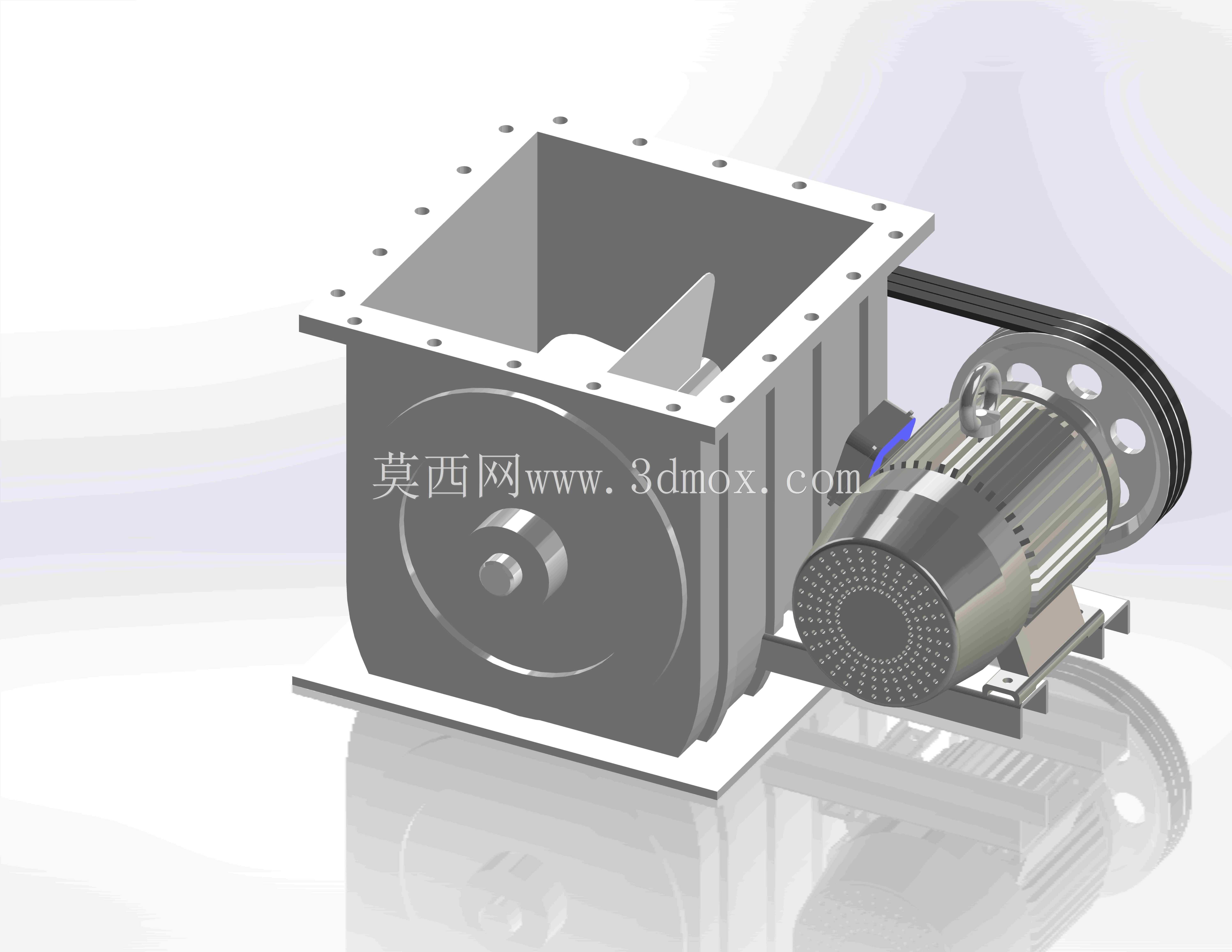

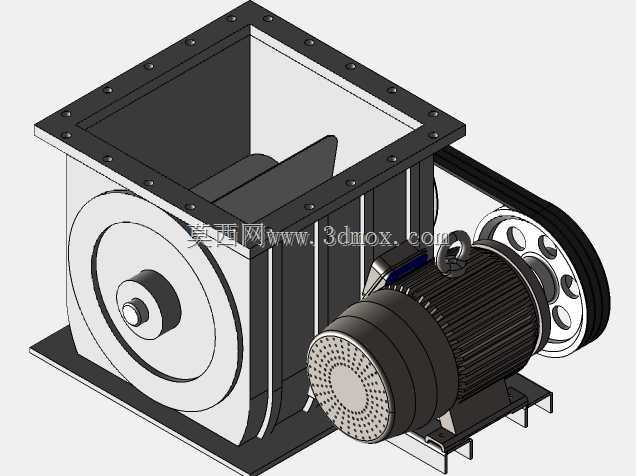

这款破碎设备主要面向中小型固废处理、矿山细碎、建材边角料回收等作业场景，可用于破碎硬度中等的脆性物料，涵盖煤矸石、建筑废砖块、石灰石、生产线下脚料等常见待破碎物料，能够将入料尺寸控制在适配范围内的块状物料一次性破碎至所需出料粒度，省去二级破碎的冗余流程，适配小型砂石生产线、废品回收加工点、建材生产车间的现场作业需求，可独立完成单机破碎作业，也可接入连续化生产产线作为前段破碎单元使用。设备整体采用上方敞口进料的箱式主机结构，进料口采用法兰边螺栓孔设计，可直接对接进料溜槽或上方喂料设备，无需额外制作复杂转接结构，安装时仅需将主机底座固定在水平混凝土地基或钢制机架上，校准电机与主机带轮的平行度即可完成安装就位，整体安装边界紧凑，无需占用过大厂房空间，适配中小型作业场地的布局需求。传动部分采用皮带轮减速传动结构，电机与主机破碎腔平行布置在同一底座上，通过三角带传递动力，这种传动结构一方面可以在遇到过硬不可破碎物料时通过皮带打滑实现过载缓冲，避免内部转子、锤头等核心受力部件受刚性冲击断裂损坏，另一方面皮带传动的结构维护成本低，日常仅需检查皮带张紧度、磨损情况即可，无需复杂的润滑维护流程，适配多粉尘、工况复杂的破碎作业环境。破碎腔内部采用衬板与活动锤头配合的结构，腔体侧壁加装耐磨衬板，避免物料长期撞击磨损腔体本体，延长主机整体使用寿命，转子带动锤头做高速回转运动，物料进入腔体后受锤头冲击、物料间互相撞击、衬板反击多重作用实现破碎，当物料粒度小于腔体下方筛条间隙时即可排出，通过更换不同间隙的筛条可灵活调整出料粒度，适配不同出料要求的作业场景。设计过程中重点优化了腔体内部的物料流道，减少物料在腔体内的滞留堵塞概率，同时将电机与主机的重心控制在底座支撑范围内，降低设备高速运转时的振动幅度，底座预留的安装孔位可适配不同规格的减震垫安装，进一步降低作业时的振动传导，减少对周边作业环境的影响。设备整体外形规整，外露传动部件预留了安全防护罩的安装位置，现场安装时可加装防护结构避免传动部件外露带来的安全隐患，兼顾作业效率与生产安全性。
