手动便携罐式破碎装置结构设计

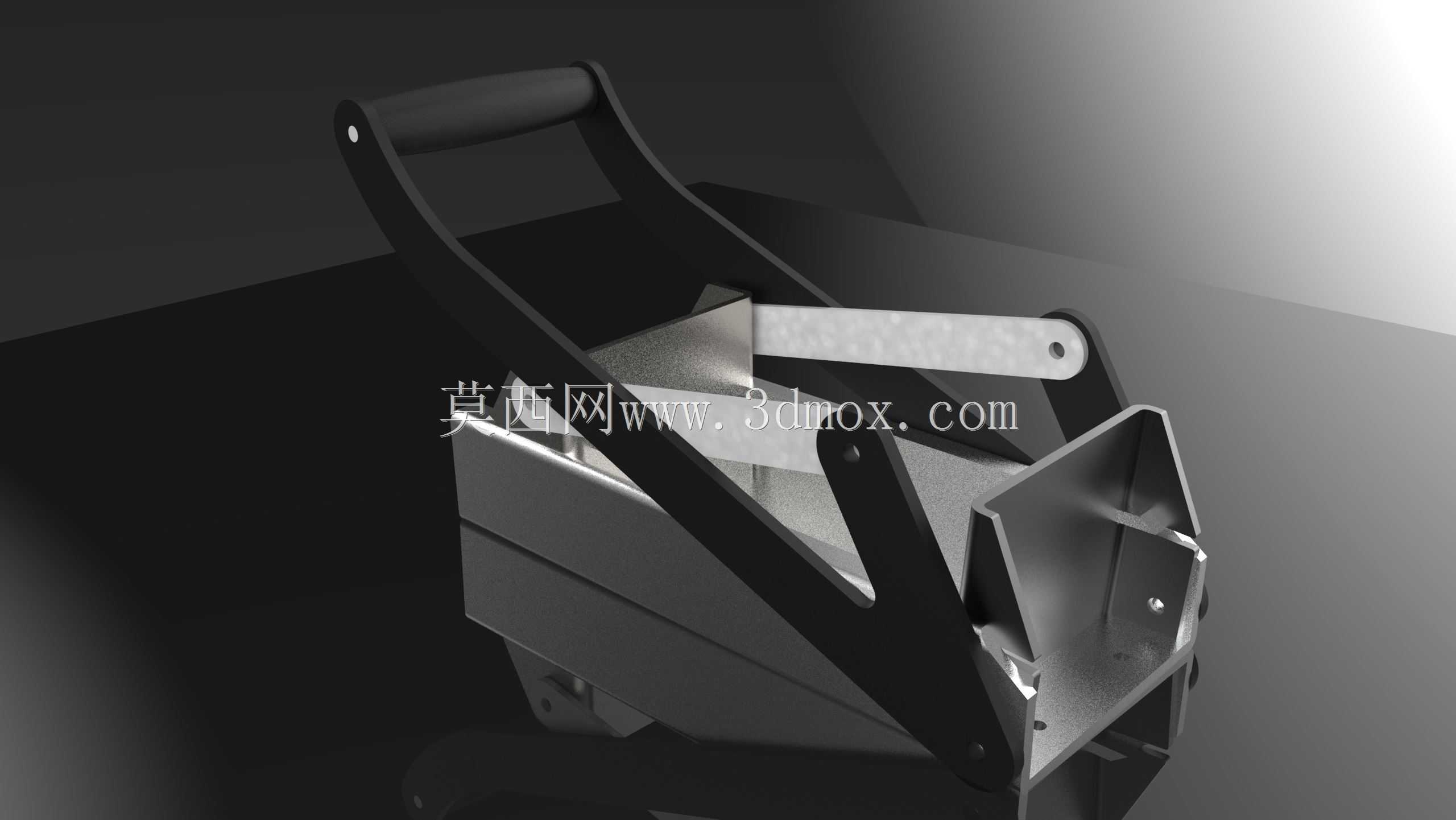

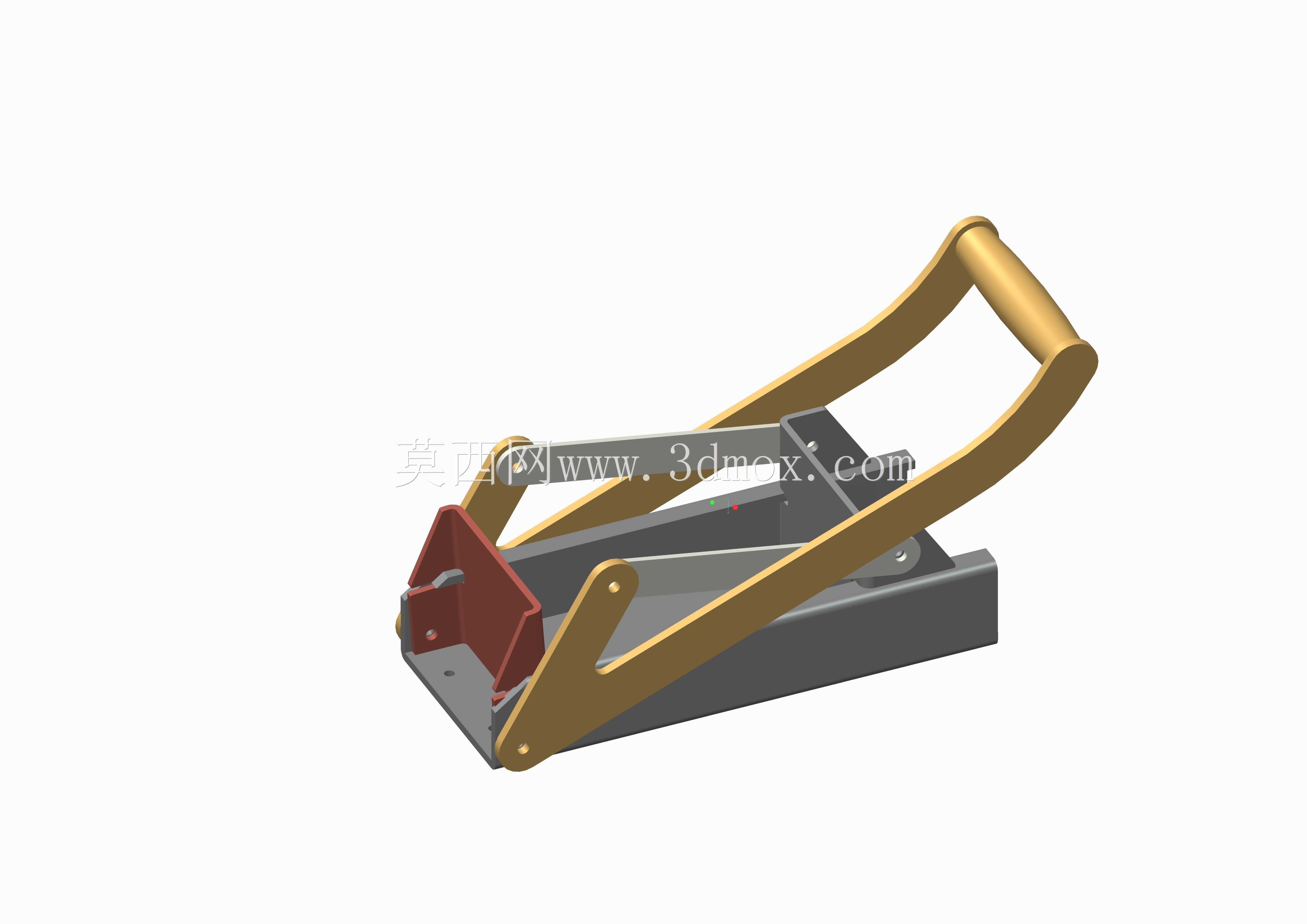

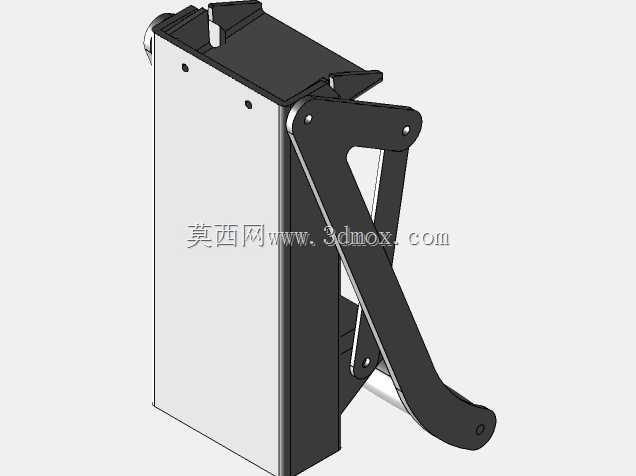

这款手动便携破碎装置主要面向小批量物料破碎、实验室小样制备、户外零散物料处理等场景，能够满足小型加工坊、教学实验、野外勘探采样等场景下的细碎作业需求，无需外接动力源即可完成脆性物料的挤压破碎作业，适配矿石小样、硬质中药材、工业边角料、实验室固体试样等多种脆性物料的破碎处理，填补了小型无动力破碎作业场景的设备空白。设备整体采用框架式承载结构，上部设置符合人体工学的弧形握持手柄，操作时单手握持即可稳定固定设备主体，另一只手操作压动杆完成破碎施压动作，整体结构紧凑无外凸尖锐部件，握持区域做了贴合手掌弧度的曲面处理，长时间操作不易产生手部疲劳。破碎腔采用半开放斗式结构设计，进料口做了外翻导向边，投放物料时不易撒漏，破碎腔内部设置交错排布的破碎齿板，齿板角度经过反复调校，施压过程中能够对物料形成多点挤压与剪切复合作用力，避免单一挤压导致的物料卡滞、片状物料无法破碎的问题，出料侧设置可调式间隙挡边，可根据目标出料粒度调整挡边位置，适配不同细度要求的破碎作业。设备的传动结构采用杠杆增力设计，通过连杆机构将手动施加的下压力放大数倍传递至动颚板，仅需较小的手部施力即可产生足够的破碎挤压力，连杆铰接位置均设置耐磨衬套，长期往复作业也不会出现铰接松旷、传动卡滞的问题。整体外形尺寸适配单人手持操作需求，整机重心集中在破碎腔区域，放置在工作台面作业时无需额外固定即可保持稳定，底部设置防滑支撑脚垫，放置作业时不会随施压动作产生滑移，设备所有外露结构件均做了圆角钝化处理，操作过程中不会划伤操作人员，破碎腔与物料接触的部件采用耐磨金属材质，长期破碎硬质物料也不会出现过度磨损导致的间隙变大、出料粒度不均问题。设备无需外接电源、气源等动力源，整体重量轻便，可轻松放入工具箱携带至户外作业场景，维护时仅需定期在铰接位置加注润滑脂即可，日常清洁可直接打开破碎腔侧盖清理残留物料，无需复杂的拆解操作，能够适配多种复杂作业环境下的小批量破碎需求。
