螺纹安装式万向脚轮结构设计

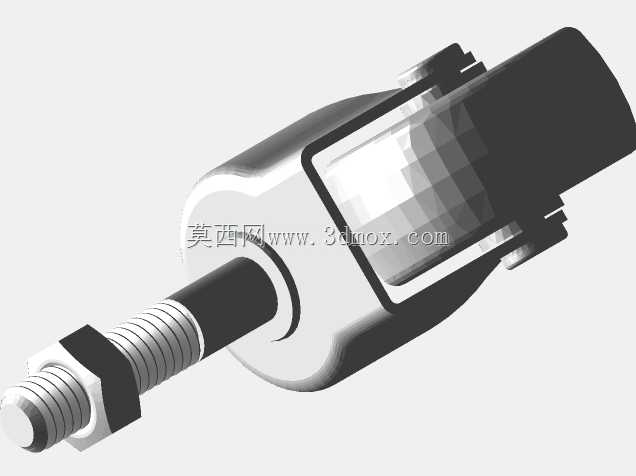

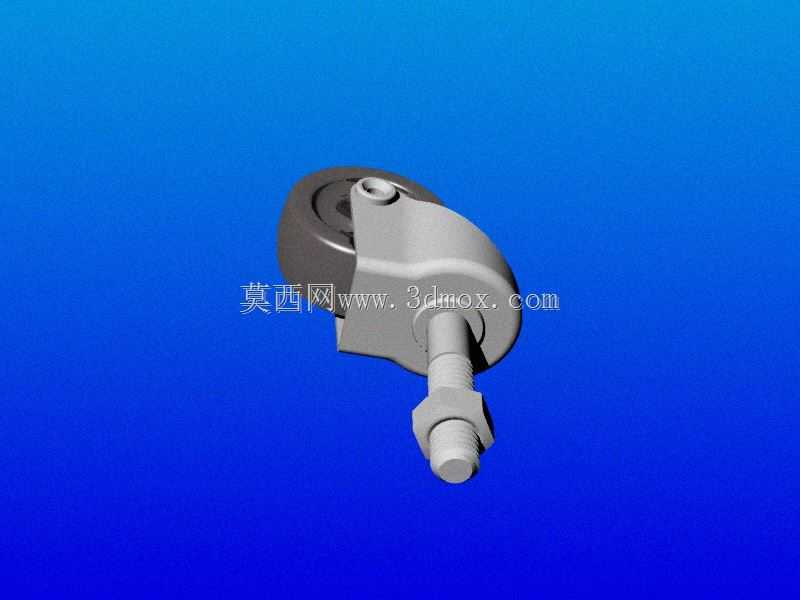

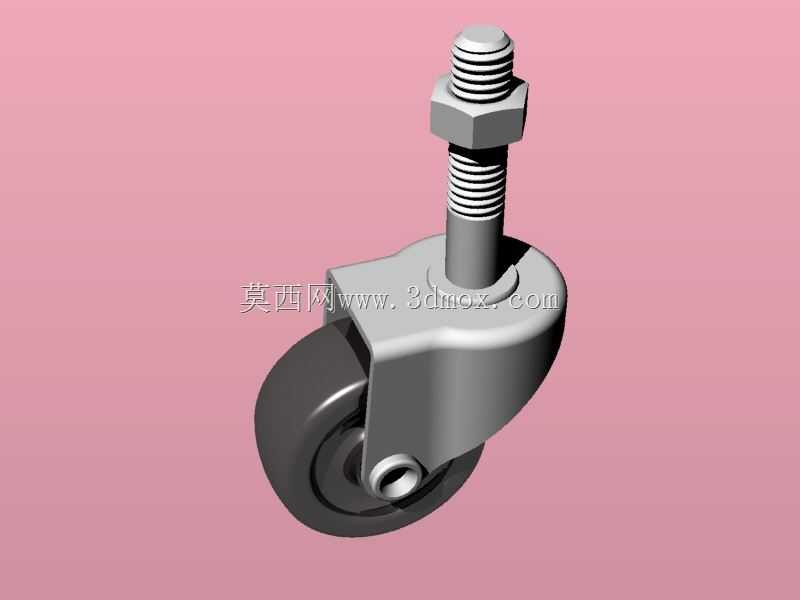

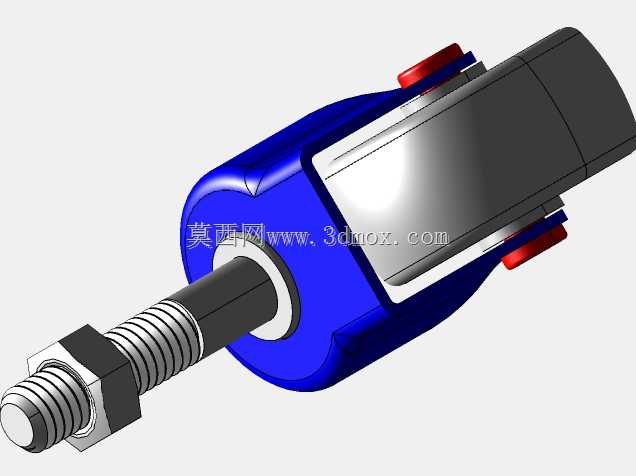

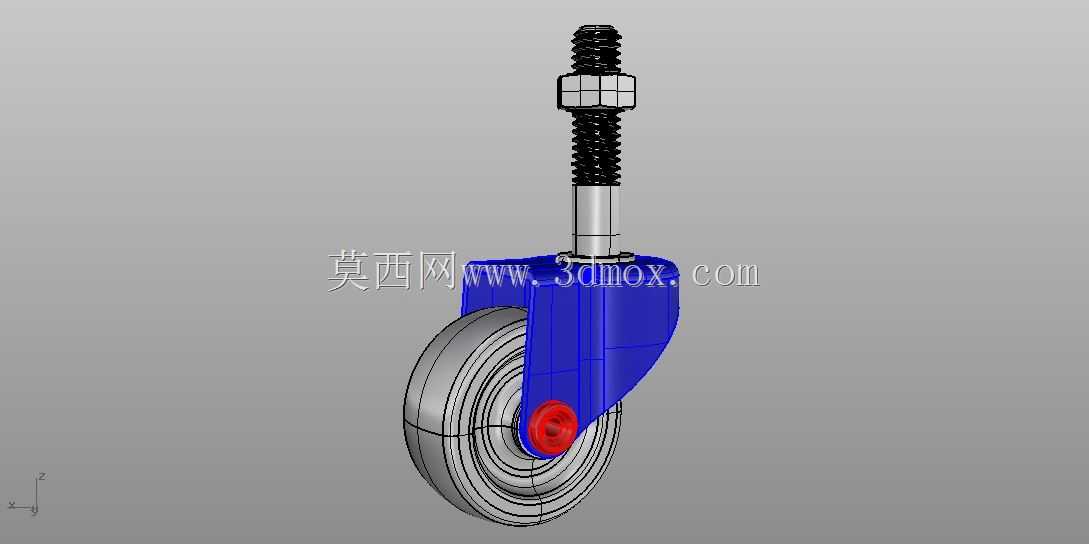

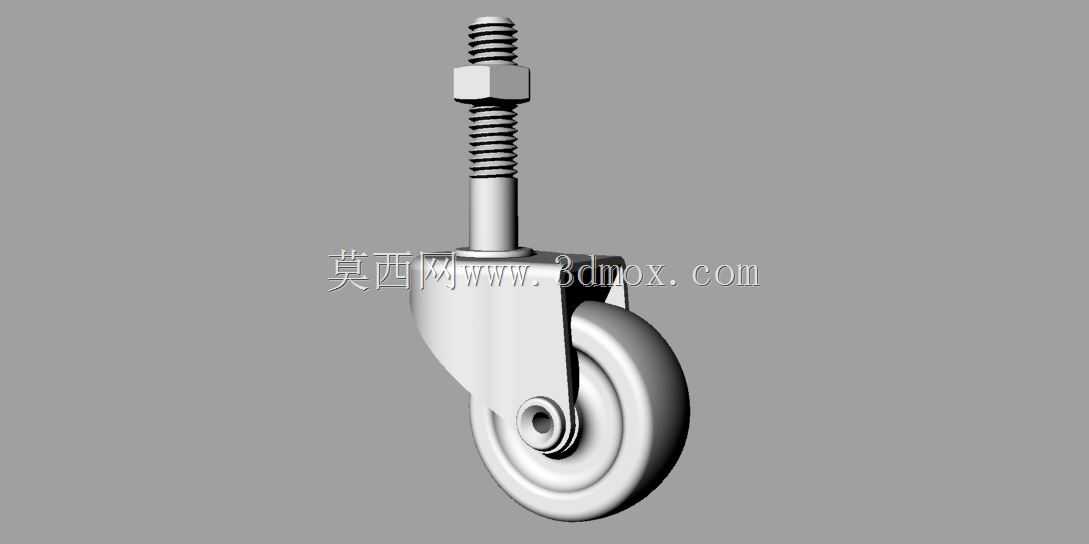

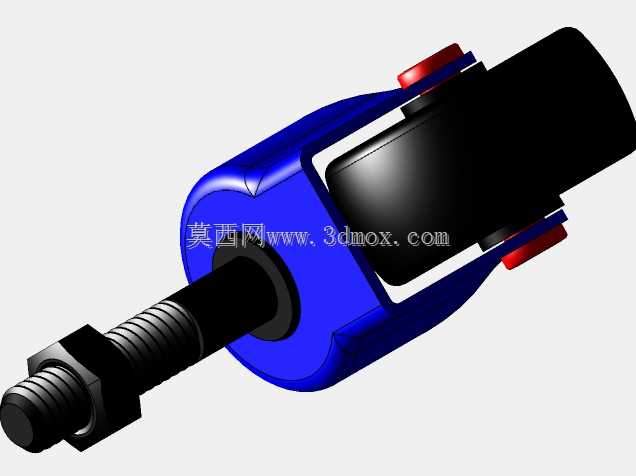

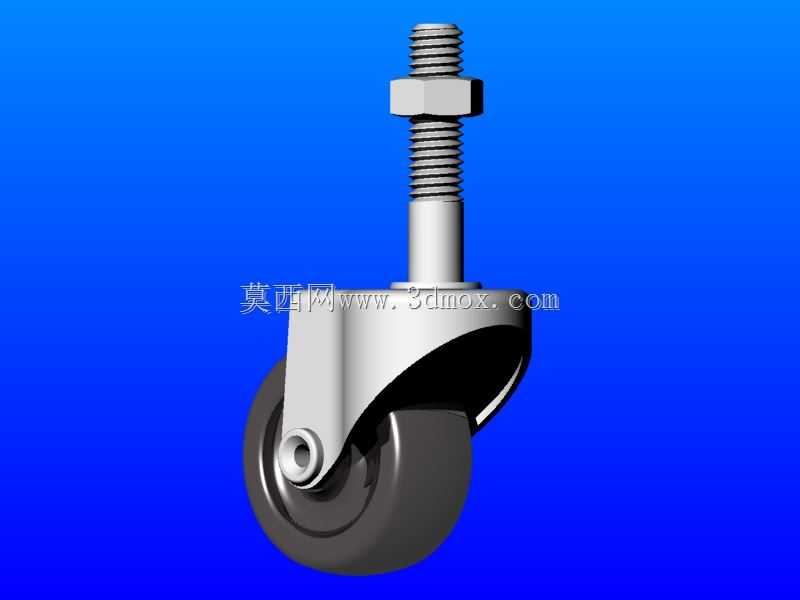

这款螺纹安装式万向脚轮，是面向轻载移动场景设计的通用支撑移动部件，广泛应用于办公家具、轻型货架、小型设备机架、医用推车、家用置物架等需要灵活移位与稳定支撑的场景中，能够在不改变主体结构的前提下，为静态置物类产品赋予顺畅的移动能力，同时兼顾转向灵活性与停放稳定性。从实际用途来看，该脚轮承担着承载主体重量、降低移动摩擦阻力、实现任意方向转向的核心作用，螺杆式的安装结构无需在安装面开设大尺寸沉孔或复杂安装槽，仅需匹配对应规格的螺纹孔即可完成快速装配，相比平板安装式脚轮，更适合安装空间局促、安装面厚度较薄的家具或轻型设备底座，装配后外露结构简洁，不会破坏产品整体外观协调性。在功能特性设计上，这款脚轮采用单轮配转向支架的结构，轮体选用耐磨橡塑材质，滚动过程中噪音低、不会划伤木质或瓷砖地面，同时具备一定的减震缓冲能力，在不平整地面移动时也能保持顺畅；转向支架采用金属冲压成型结构，连接部位做了铆接加固，能够承受径向与轴向的复合载荷，转向时无卡顿松旷，螺杆部位搭配锁紧螺母，安装时可以根据安装面厚度调整旋入深度，同时通过螺母锁止防止使用过程中螺纹松脱导致脚轮脱落。设计思路上，这款脚轮优先兼顾了安装便捷性与使用可靠性，整体结构没有冗余部件，轮体与支架的连接轴做了同轴度优化，确保滚动时轮体不会出现偏摆，支架的弧度设计既避让了轮体转向时的运动空间，又能在受到侧向冲击力时将力均匀传导到安装螺杆上，避免支架变形断裂。从安装边界来看，这款脚轮的螺杆长度适配常规15-30mm厚度的安装板材，安装时仅需在安装面预制对应公称直径的螺纹孔，无需额外加装固定衬板，单轮承载范围覆盖日常家用与轻型商用场景的载荷需求，整体安装后突出安装面的高度尺寸紧凑，不会过度抬高产品整体重心，保障放置与移动时的稳定性，轮体宽度与直径的配比经过优化，在地毯、地砖、木地板等常见地面材质上都能保持顺畅滚动，不会出现卡滞或压痕过重的问题。
