气压内螺纹式快速连接器插座结构

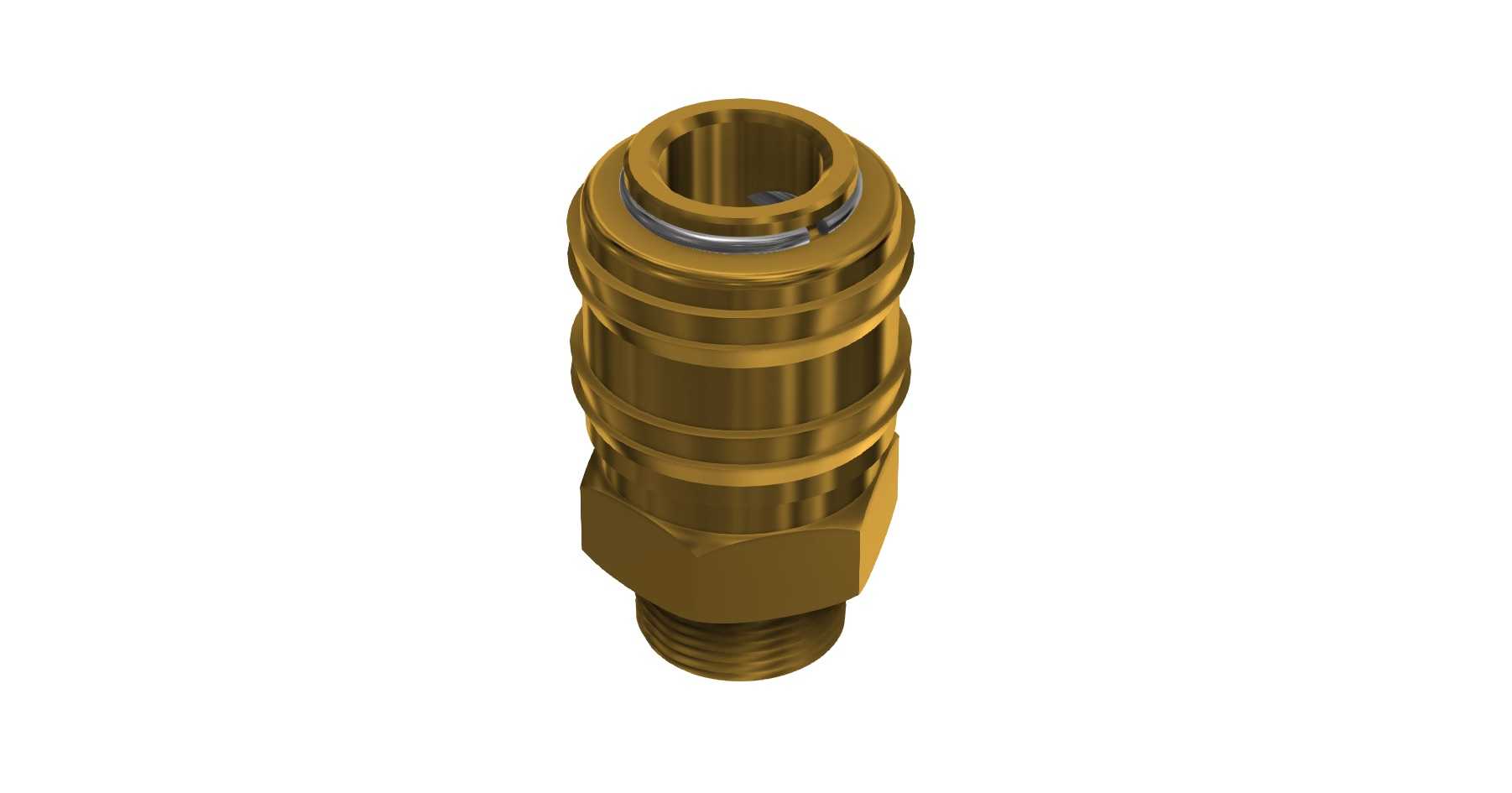

　　在气动回路搭建、工业自动化气路接驳、小型气动工具配套、车间压缩空气管路布设的场景里，这类内螺纹结构的快速连接器插座是气路通断控制里的核心接驳部件，日常作业中工人不需要额外借助扳手等工具，就能完成气动管路的快速对接与断开，相比传统螺纹拧接的接头，能大幅缩减气路拆装的辅助时间，尤其适合需要频繁更换气动末端执行器、移动气动工具的作业工位。从结构设计逻辑来看，这款插座整体采用黄铜作为基体材质，一方面是利用黄铜本身的自润滑特性，减少插接头反复插拔过程中的接触面磨损，另一方面黄铜的抗锈蚀能力适配车间内存在少量水汽、油污的压缩空气工况，长期使用不会出现接触面锈死导致插拔卡滞的问题。插座下部的外螺纹段是主要的安装固定接口，

　　加工时严格遵循通用气动管路的螺纹公差标准，安装时可以直接拧入对应规格的阀体、气缸气口或者管路分气块的内螺纹孔内，螺纹段上方的六角结构是专门预留的扳手夹持位，安装时可以用开口扳手卡住该位置施加拧紧力矩，避免拧紧过程中力直接作用在插座上部的插拔腔体导致壳体变形。上部的插拔腔体内部集成了自锁钢珠、密封胶圈与单向阀结构，当配套的公头插入时，钢珠会自动卡入公头的环形卡槽内实现轴向锁定，避免气路通气后压力将接头顶出脱落，同时内部的单向阀会被公头顶开，气路自动导通；当需要断开时，只需要将插座外层的滑动套向后推动，钢珠就会向外退让解除对公头的锁定，同时内部单向阀自动复位切断气路，断开过程中不会出现管路余压喷射的问题。外形尺寸设计上，

　　插座整体轴向长度控制在适配紧凑安装空间的范围内，最大外径处的滑动套尺寸与常规同通径快速接头通用，不需要为其预留额外的操作空间，安装后突出安装基面的长度较短，不会在设备外侧形成易磕碰的突出结构，适配设备外壳内部、狭小设备舱内的气路布设需求。插拔端的内部密封槽采用阶梯式结构，内置的氟橡胶密封圈能承受1MPa以内的常规气动工作压力，同时密封圈的压缩量经过反复校核，既保证公头插入后接触面的密封性能，不会出现气路泄漏导致的压力损失，又不会因为压缩量过大导致插拔阻力过高，影响单人徒手操作的顺畅度。滑动套的外表面加工有多道环形防滑槽，即使操作人员手上沾有机油、切削液，也能稳定推动滑动套完成解锁操作，不会出现打滑的问题。

　　插座内部的气流通道采用等通径设计，通道内壁光滑无台阶，压缩空气通过时不会产生额外的紊流与压力损失，能保证气路末端的气动工具、气缸获得稳定的工作压力，不会因为接头处的通径缩径导致气动元件输出力不足。在实际设备选型过程中，这类接头需要匹配对应通径的公头使用，安装时要注意螺纹段的密封处理，通常会在螺纹上缠绕适量生料带或者涂抹螺纹密封胶，避免螺纹配合处出现泄漏，同时拧紧力矩要控制在黄铜材质的承受范围内，避免力矩过大导致螺纹段开裂或者六角结构变形。日常维护中只需要定期清理插拔腔体内的灰尘、铁屑等杂质，避免杂质进入密封面导致密封圈磨损出现泄漏，就能保证接头长期稳定工作，不需要额外的复杂维护。
