起重作业用滑轮组式吊钩结构设计

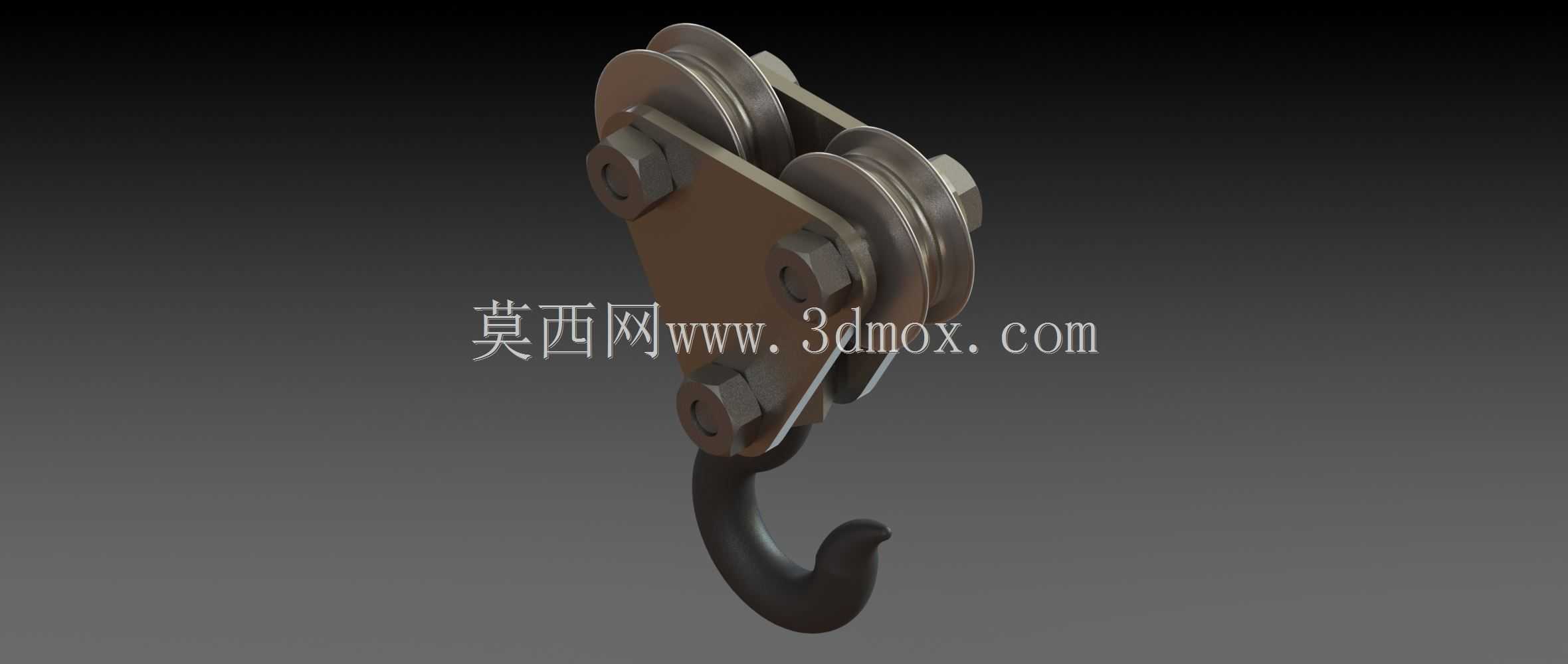

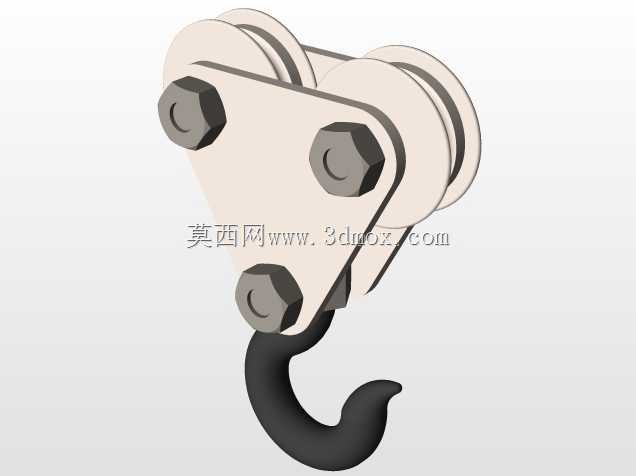

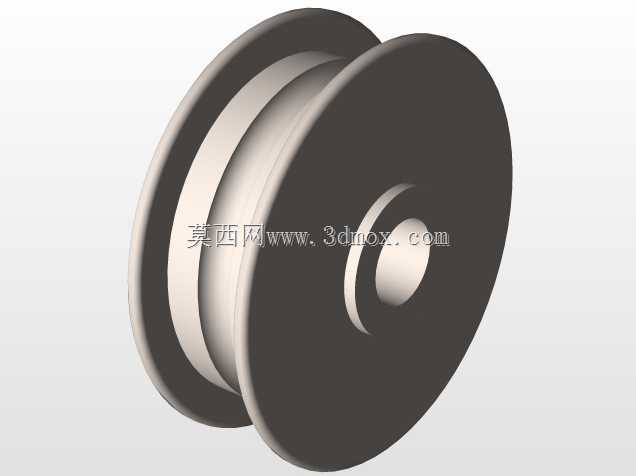

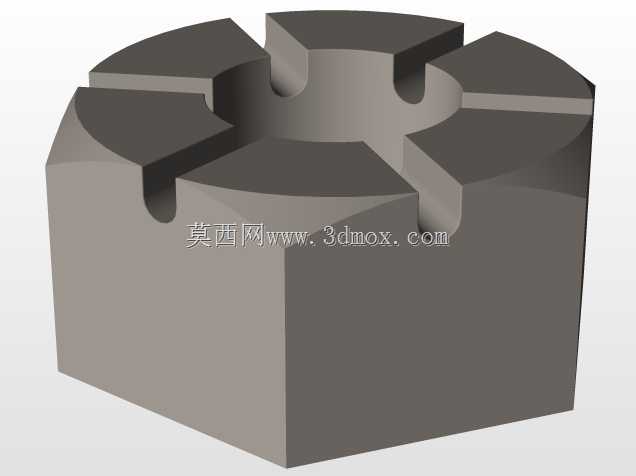

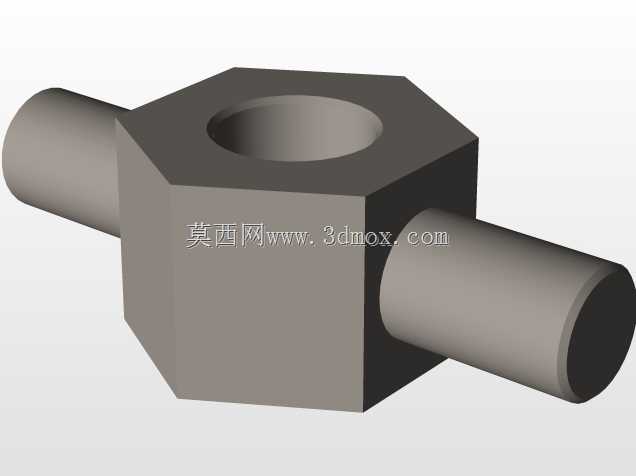

该吊钩结构为起重作业场景下的核心承重吊具部件，广泛应用于车间重型工件转运、港口货物装卸、基建工程物料吊装、仓储重型设备上下架等各类需要垂直起吊重物的作业场景，是桥式起重机、门式起重机、流动式起重机等起重设备末端直接承接吊重载荷的关键执行部件，直接关系到起重作业的载荷承载安全与吊装过程稳定性。该吊钩结构集成了多组定滑轮组与吊钩本体，通过滑轮组的倍率设计可有效降低起重钢丝绳的单绳受力，适配大吨位载荷的起吊需求，滑轮组侧采用三角式侧板结构作为承载基体，所有滑轮销轴均采用防松螺栓紧固结构，避免作业过程中销轴窜动脱落，吊钩部分采用带防脱挡边的锻造钩体结构，可防止吊装索具在起吊过程中从钩口滑脱，整体结构可绕上部连接轴实现360度水平回转，方便吊装作业时调整吊重的朝向，降低作业过程中吊重扭转带来的钢丝绳扭结风险。在设计思路上，该结构优先遵循起重吊具的安全冗余设计原则，侧板采用高强度合金钢板裁切成型，所有销轴连接位置均做了加厚衬套处理，降低长期转动磨损带来的结构间隙，滑轮槽型按照适配的钢丝绳直径做了匹配设计，保证钢丝绳在滑轮槽内贴合顺畅，不会出现卡绳、咬绳的问题，钩体部分的曲率半径按照起重吊具的受力分布做了优化，避免应力集中导致的钩体断裂风险，整体装配结构无复杂异形构件，所有零部件均为可拆分结构，方便后期对磨损的滑轮、销轴、钩体进行单独更换，降低设备维护成本。在安装边界方面，该吊钩组上部的滑轮组预留了标准的钢丝绳穿绕空间，侧板上部的连接位可适配对应吨位起重机的起升钢丝绳排布，整体结构的横向宽度可适配常规起重机的吊钩防摆导轨间距，下部钩体的开口尺寸可适配常规吊装卸扣、吊装带、钢丝绳索具的连接尺寸，安装时仅需按照钢丝绳穿绕规则完成钢丝绳排布，检查所有销轴的防松装置锁紧到位即可投入使用，无需额外做定制化改装，可直接匹配对应吨位的常规起重设备起升机构，整体结构的垂直高度预留了足够的吊重摆动余量，避免起升过程中钩体碰撞上部小车结构。
