ANSI B16.5标准多类型法兰连接构件

在石油化工、市政给排水、电力输配、暖通空调等涉及流体介质输送的工业场景中，法兰是管道系统、压力容器、泵阀设备之间实现可拆卸密封连接的核心承压构件，其连接可靠性直接决定整套管线系统的运行安全与维护效率。这套符合ANSI B16.5标准的法兰构件，覆盖了工业管线中最常用的六种法兰结构形式，能够适配不同压力等级、介质特性、安装工况的连接需求，为管线系统的模块化装配与后期检修提供标准化的连接解决方案。

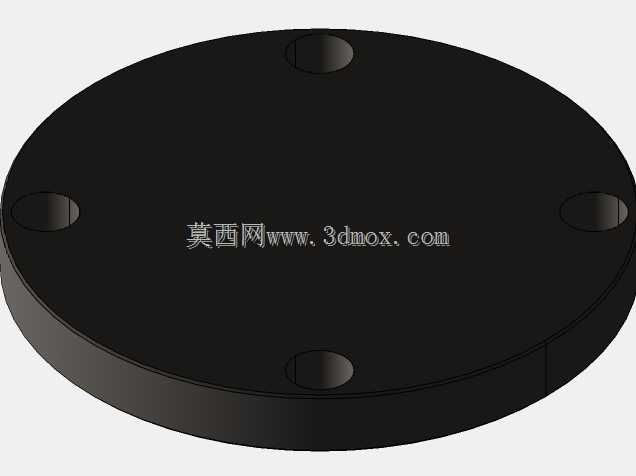

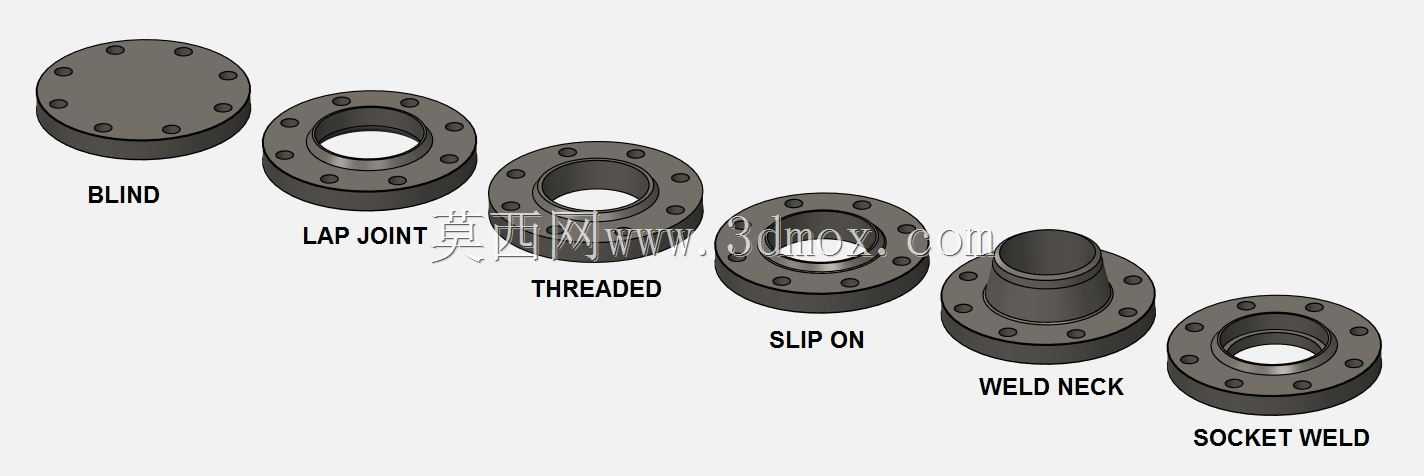

从产品功能特性来看，不同结构的法兰对应差异化的应用场景：盲板法兰主要用于管线末端、设备检修口的封堵，能够承受与同压力等级管线一致的介质载荷，实现管路的临时或永久封闭；松套法兰适用于腐蚀性较强、管线对中难度较大的工况，法兰本体可灵活转动调整螺栓孔位置，降低现场安装的对中难度，同时减少法兰本体与腐蚀介质的接触，延长构件使用寿命；螺纹法兰无需焊接作业，通过管螺纹直接与管线连接，适合高压小口径、不允许动火作业的易燃易爆管线安装场景；滑套法兰结构简单、安装便捷，现场装配时可调整管线插入深度，广泛应用于中低压常温的给排水、循环水管线系统；对焊法兰带有锥形长颈结构，与管线采用对接焊接连接，焊缝强度高、应力分布均匀，能够承受高温高压、温度波动剧烈的严苛工况，是热力管线、高压化工工艺管线的首选连接构件；承插焊法兰通过承口与管线套接后焊接，安装定位便捷，密封性能可靠，多用于小口径高压仪表管线、蒸汽辅助管线的连接。

在设计思路上，整套法兰严格遵循ANSI B16.5的尺寸规范，螺栓孔中心圆直径、密封面形式、法兰厚度、颈部尺寸均匹配对应压力等级的标准要求，能够与同标准的阀门、泵体、管线配件实现完全互换，无需额外定制加工即可直接装配。密封面采用突面结构设计，配合非金属或金属缠绕垫片即可实现可靠密封，有效防止介质泄漏。螺栓孔采用均匀圆周排布，保证连接时螺栓受力均匀，避免局部应力集中导致的法兰变形或密封失效。不同类型法兰的流通内径与对应公称通径的管线内径完全匹配，避免连接处出现通径突变，减少介质输送过程中的流阻损失与湍流冲刷，降低管线运行的能耗与密封面冲蚀风险。

从安装边界来看，这套法兰覆盖1/2英寸到8英寸的常用公称通径范围，适配不同壁厚的管线连接需求，安装时需根据法兰类型匹配对应的焊接或螺纹连接工艺，对焊法兰需保证对接焊缝的焊脚高度与焊接质量，承插焊与滑套法兰需控制管线插入深度，预留合理的焊接间隙，螺纹法兰需匹配对应标准的管螺纹精度，保证螺纹连接的密封性与连接强度。安装时螺栓需采用对角顺序逐步拧紧，保证法兰面平行度偏差在标准允许范围内，避免因偏载导致的密封垫片压溃或法兰变形，确保连接系统长期稳定运行。
