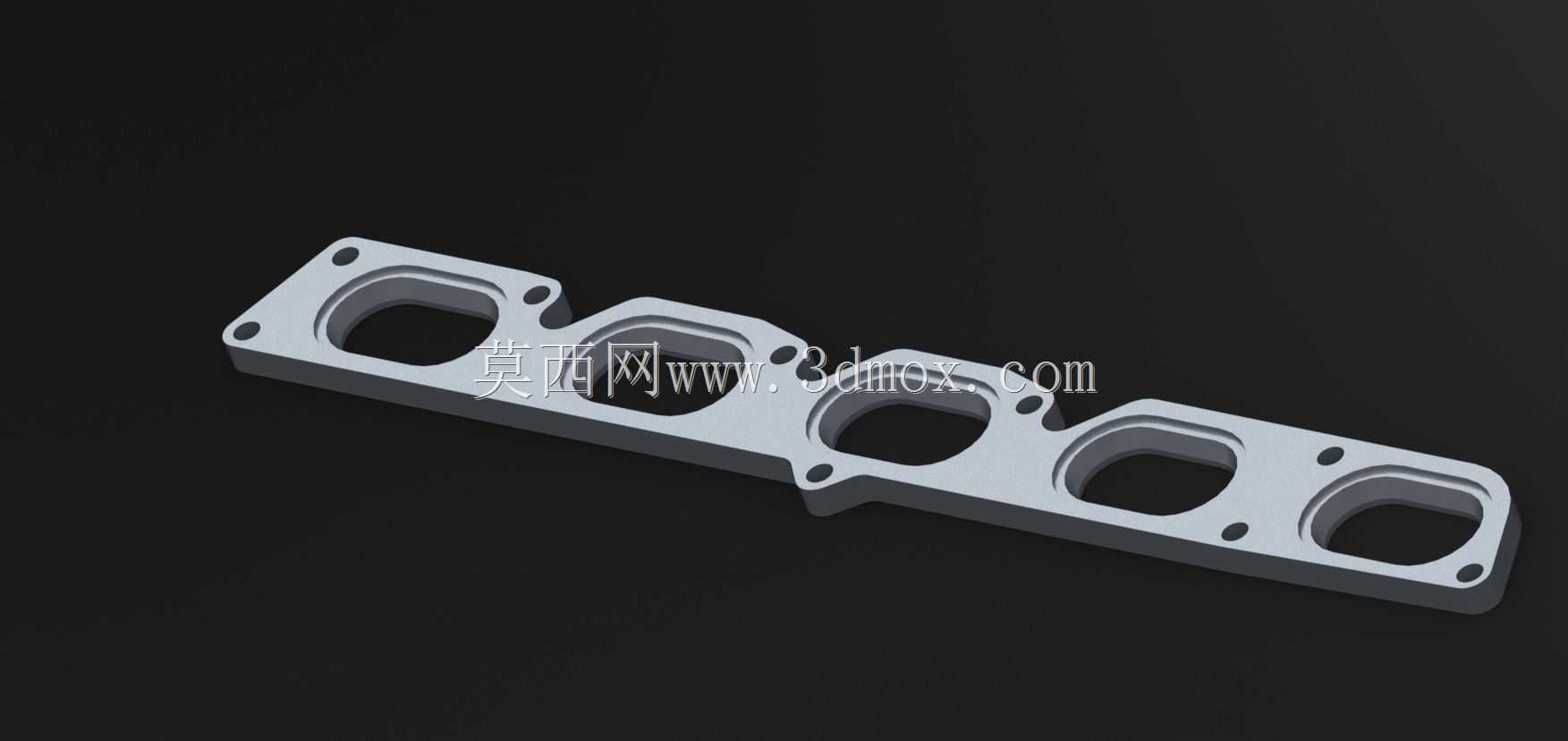

适配VW2.5机型的锥形进气法兰结构

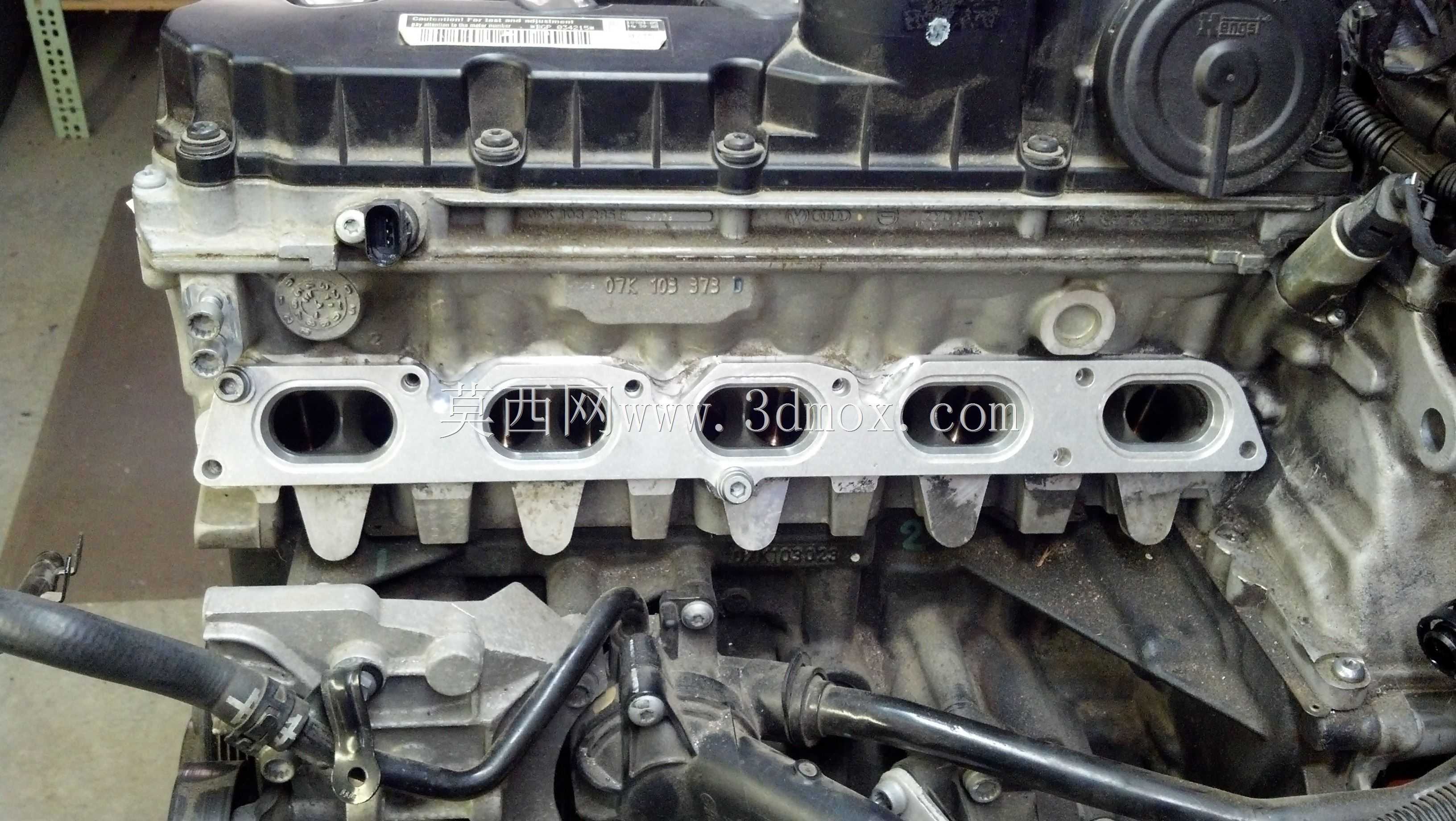

这款进气法兰主要应用于搭载2.5升排量五缸动力单元的乘用车辆进气系统中，作为进气歧管与气缸盖进气侧的核心连接部件，承担着密封气道、规整进气气流、保障各缸进气均匀性的关键作用，是进气系统改装与原厂配件替换场景中不可或缺的结构件。在实际装车使用过程中，该法兰直接贴合在气缸盖的进气端面上，一侧对接RMR规格的椭圆形流道进气歧管，另一侧精准匹配缸盖的五个进气道口，通过周向布置的安装螺栓提供稳定压紧力，配合密封垫片实现气道的完全密封，避免进气泄漏导致的空燃比失准、动力输出下降等问题，同时隔绝机舱内的高温杂质进入进气道，保障进气洁净度与气流稳定性。

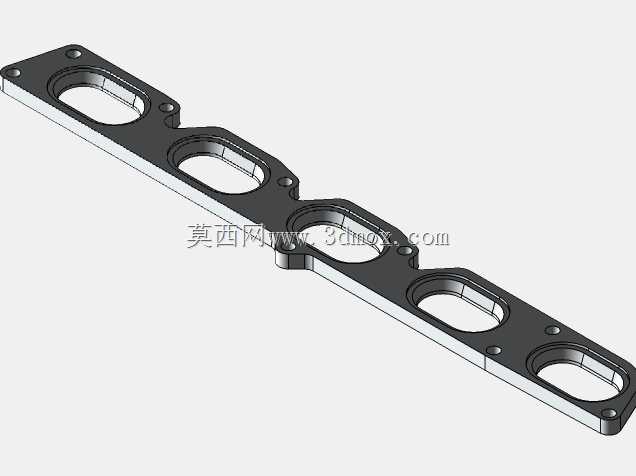

从功能特性来看，这款法兰采用锥形过渡的流道设计，区别于传统直孔式法兰的直角转折结构，每个气道从法兰对接歧管的一侧到贴合缸盖的一侧，都做了平滑的锥面收束过渡，能够有效减少进气气流在流经法兰截面时的涡流与紊流产生，降低进气阻力，提升进气充量效率，尤其在高转速工况下，平滑的锥形流道可以让进气气流更顺畅地涌入气缸，帮助提升动力响应速度与扭矩输出表现。法兰本体采用一体化铣削成型的结构设计，整体为长条形板式结构，五个独立的气道沿长度方向等距排布，完全匹配五缸机型的缸孔间距，每个气道周边都设置了对应的螺栓过孔，安装孔位的位置度公差控制在极高精度范围内，确保装车时能够完全对齐缸盖与歧管的安装点位，不会出现孔位错位导致的安装应力，避免长期使用后出现法兰变形、密封失效的问题。

在设计思路上，这款法兰优先保障了流道的气动性能与安装的适配通用性，整体厚度经过反复校核，既保证了足够的结构强度，能够承受进气系统的压力波动与螺栓压紧力，不会在长期震动工况下出现开裂变形，又尽可能控制了自身厚度，避免增加进气道的总长度影响进气谐振效果。法兰的安装边界完全参照对应机型的缸盖端面尺寸设计，整体长度、宽度以及安装孔的中心距都与原厂配件保持一致，不需要对周边的管路、固定支架做额外修改即可直接替换安装，法兰的密封面做了高精度的平面度处理，表面粗糙度达到密封要求，配合常规的进气密封垫片即可实现可靠密封，不需要额外涂抹密封胶，降低了安装操作的难度。同时法兰的边角位置都做了圆角过渡处理，避免安装过程中划伤周边的线束与管路，也减少了应力集中点，提升了部件的长期使用寿命。
