MAX3232芯片RS232转TTL串口电平转换模块

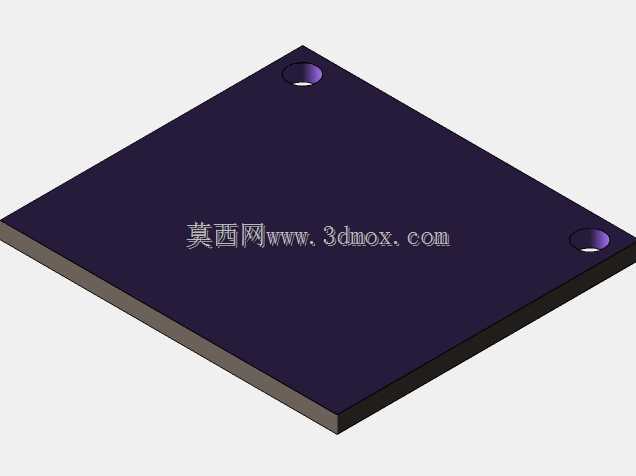

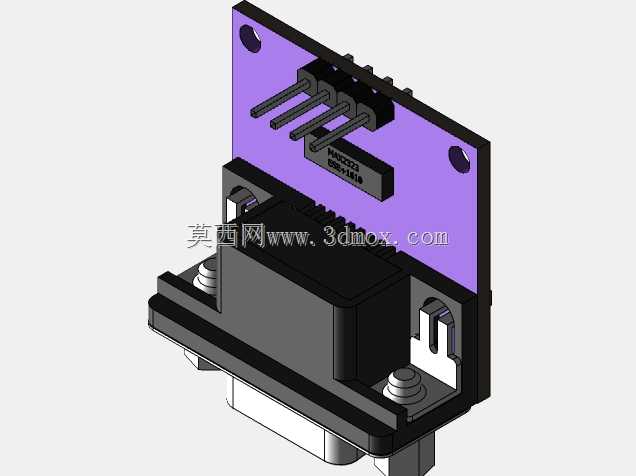

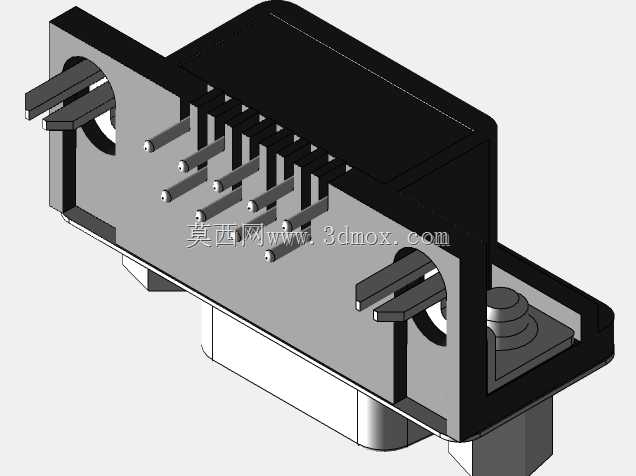

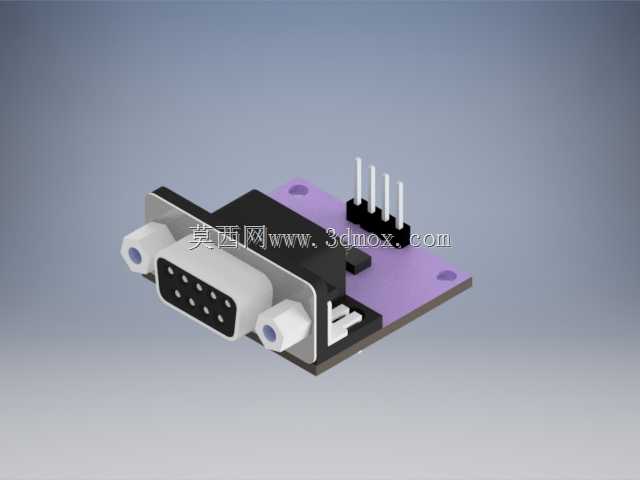

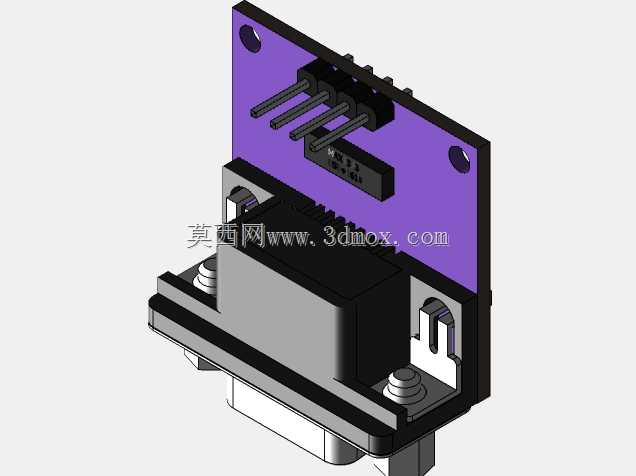

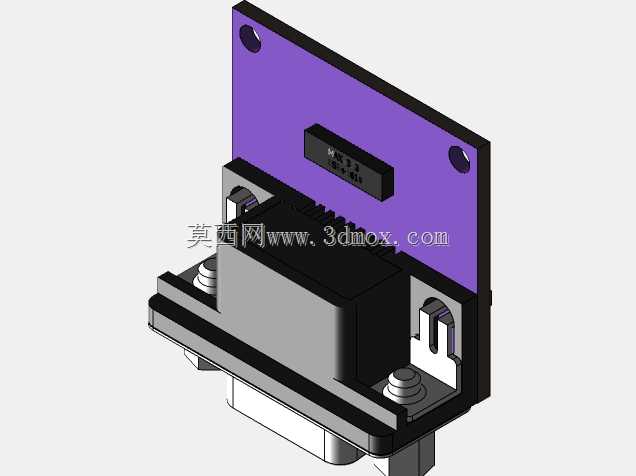

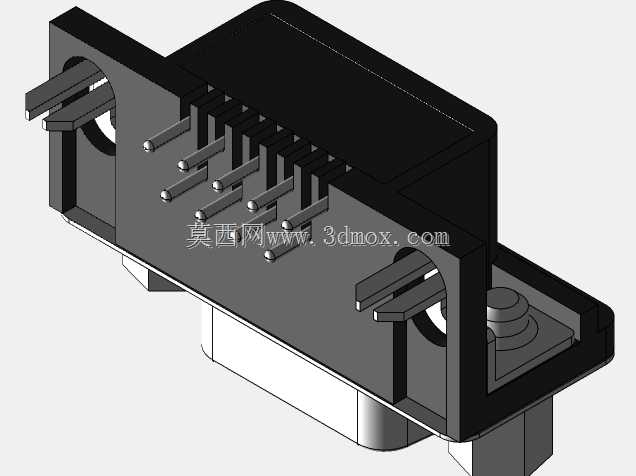

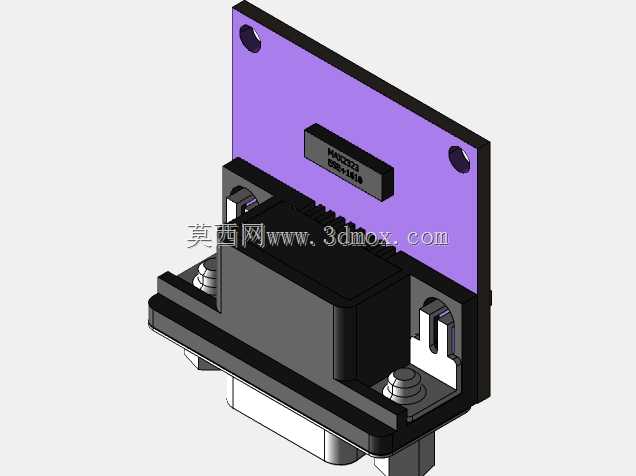

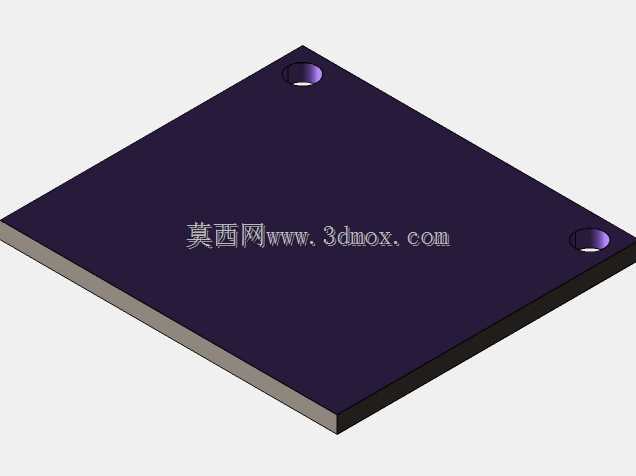

这款电平转换模块是嵌入式开发、工业串口通讯场景中极为常用的信号适配部件，核心作用是解决不同电平标准设备间的串口通讯匹配问题，让采用TTL电平的微控制器单元能够直接对接遵循RS-232电平标准的工业串口设备，彻底消除电平不匹配导致的通讯失败、芯片烧毁等隐患。在实际应用场景中，该模块常被用于单片机调试下载、工业传感器数据采集、老旧串口设备改造、工控机与下位机通讯链路搭建等场景，无论是实验室原型开发还是小批量设备集成，都能稳定承担电平转换的核心功能。模块核心基于MAX3232电平移位芯片设计，可同时支持5V与3.3V两种常用供电电压，能够适配绝大多数主流微控制器的IO口电平标准，无需额外增加电平匹配电路即可直接接线使用。模块集成了完整的电荷泵电路，仅需少量外接电容即可完成正负电平生成，无需额外提供双电源供电，大幅简化了外围电路设计。通讯速率最高可支持150kbps的传输带宽，完全覆盖常规串口通讯的速率需求，可稳定实现全双工数据收发。在结构设计上，模块采用单PCB板载集成方案，板端集成标准DB9母头接口，可直接对接标准RS232公头连接线，无需额外焊接转接头；另一侧引出4个直插排针引脚，分别对应电源、地、数据接收、数据发送四个核心信号，既可以直接插在面包板上做原型验证，也可以通过排针焊接固定在目标设备主板上。PCB板预留了两个对称的安装固定孔，可通过M2螺丝将模块牢固固定在设备壳体或安装支架上，安装孔位间距经过精准核算，可兼容通用串口模块的安装位，替换升级无需重新打孔。模块整体外形紧凑，DB9接口端突出板体的尺寸经过优化，不会与相邻接口产生结构干涉，排针引脚间距采用标准2.54mm间距，适配市面上绝大多数杜邦线、接插件的连接需求。在电路布局上，电源引脚就近布置了滤波电容，可有效降低电源纹波对通讯信号的干扰，信号走线做了等长优化，减少高速通讯时的信号畸变，接口处做了应力释放设计，反复插拔连接线也不会导致焊盘脱落。
