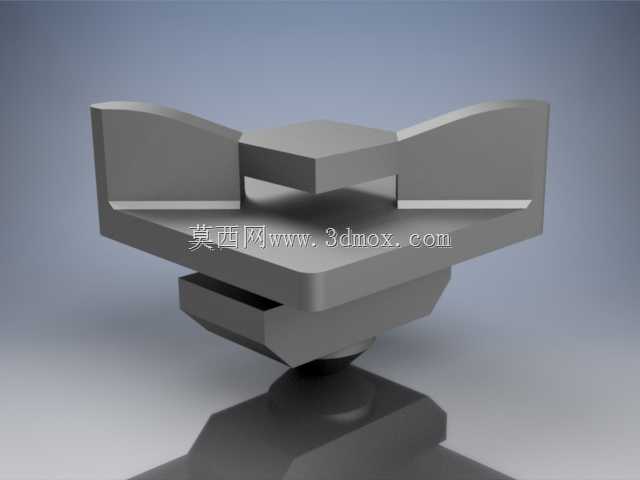

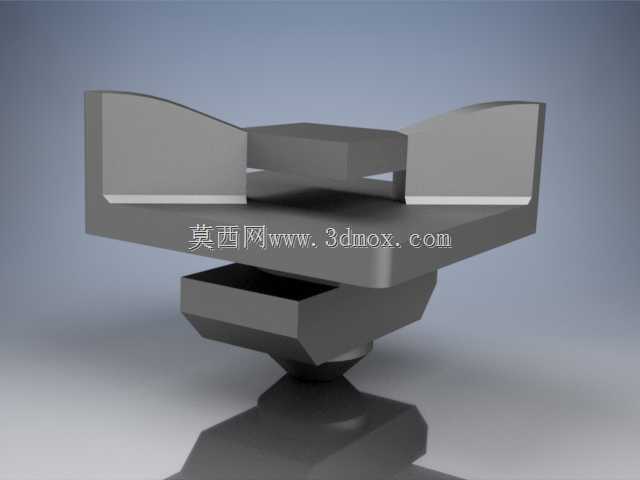

工业铝型材4040专用连接安装座结构

　　在工业自动化机架搭建、生产线防护围栏组装、小型设备支撑框架布设的场景中，铝型材连接件的适配性直接决定了框架的组装效率与长期使用稳定性，这款适配40系列铝型材的连接安装座，正是针对4040规格欧标铝型材的直角拼接、端面固定需求开发的专用结构件。不同于常规需要在型材端面预攻螺纹、额外搭配角码与螺栓的连接方式，这款安装座在设计时充分考虑了现场组装的操作便利性，将定位结构与锁紧承载结构整合为一体，作业人员无需提前对铝型材端面做二次机加工，也不需要反复调整拼接面的平行度，只需将安装座的定位凸台卡入铝型材端部的预置槽位，即可快速完成两个垂直方向型材的对位，大幅降低现场组装的技能门槛，即使是没有丰富铝型材组装经验的作业人员，

　　也能在短时间内完成框架节点的固定。从结构设计逻辑来看，这款安装座的主体承载面采用了等厚加强结构，两个对称分布的侧翼支撑面完全贴合4040铝型材的外侧端面，接触面积覆盖型材端面80%以上的受力区域，避免了小尺寸角码连接时出现的应力集中问题，在框架承受侧向冲击、设备运行带来的持续振动时，连接节点不会因为局部压强过大出现型材端面凹陷、连接螺栓松动的问题。安装座中部的定位凸台尺寸严格匹配4040铝型材的中心槽腔公差，凸台侧面预留的锁紧间隙可以适配不同批次铝型材的槽宽尺寸误差，即使是公差带处于上限的型材，也能顺利将凸台推入槽腔完成定位，不会出现卡滞或者装配后旷量过大的问题。在安装边界尺寸上，

　　这款安装座的整体外轮廓与4040铝型材的外截面尺寸保持一致，装配完成后连接件不会突出型材外表面，在搭建设备外防护框架、需要在型材外侧安装门板、亚克力挡板等附件时，不需要额外对连接件位置做避让处理，附件可以完全贴合型材表面安装，保证框架外观的平整性。安装座底部的球头衔接结构，主要用于需要调整框架角度的特殊场景，比如带倾斜操作面的工作台支架、需要适配地面不平整工况的支撑脚连接，球头结构可以提供±15度的角度调整范围，调整到位后通过侧面的锁紧螺钉即可固定角度，不需要额外搭配万向调节脚座，减少了框架搭建的配件种类。不同于市面上部分薄壁冲压成型的铝型材连接件，这款安装座采用整体实心结构设计，所有受力转角位置都做了R2的圆角过渡，

　　避免应力集中导致的连接件断裂问题，在静态承载测试中，单个连接节点可以承受不低于800N的垂直拉拔力，完全满足常规工业机架、设备防护栏、物料周转架的承载需求。在实际选型使用时，需要注意这款安装座适配的是槽宽8mm的欧标4040铝型材，对于同规格的国标铝型材，因为槽腔尺寸与槽口宽度存在差异，无法直接通用，设计选型阶段需要确认所用铝型材的执行标准，避免出现配件不匹配的问题。组装过程中，锁紧螺栓的推荐扭矩为12N·m，不需要过度拧紧，避免螺栓应力过大出现滑牙或者型材槽腔变形，当框架用于有持续振动的设备旁时，可以在连接贴合面添加0.5mm厚的橡胶减震垫，进一步提升连接节点的防松性能。这款连接座的结构设计充分平衡了组装效率、承载性能与外观平整性的需求，没有多余的冗余结构，所有结构特征都服务于实际装配与使用需求，在三维建模过程中，所有配合尺寸都严格遵循铝型材行业的通用公差标准，建模时预留的装配间隙可以满足3D打印、机加工、压铸等不同加工工艺的精度要求，设计人员可以直接将该模型调用到自己的机架装配体中，不需要再对连接结构做重复的设计验算，大幅缩短非标设备框架的设计周期。
