蒸汽机车驱动轮连杆传动结构

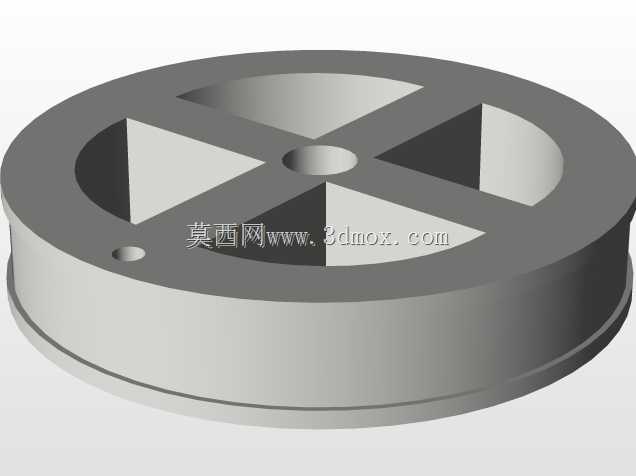

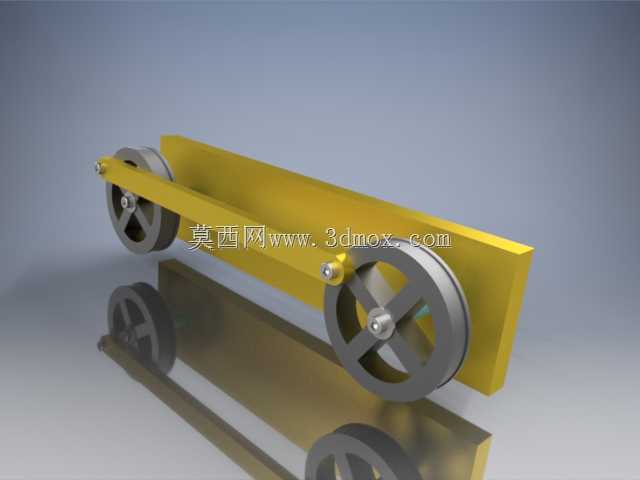

　　这套连杆结构主要应用于轨道机车走行部的动力传递环节，核心作用是将活塞输出的往复动力同步传递给同轴及相邻轴的驱动轮，保证多组驱动轮在运行过程中保持完全同步的转动相位，避免轮组间出现转速差导致的轨面打滑、部件偏磨问题。在老式蒸汽机车、早期内燃调车机车以及部分工矿小型轨道牵引设备上，这类侧连杆结构是走行系统的核心传动部件，即便在当下的一些小型观光轨道机车、工业厂区轨道转运车的设计中，该结构依然凭借可靠的重载传动特性被广泛沿用。

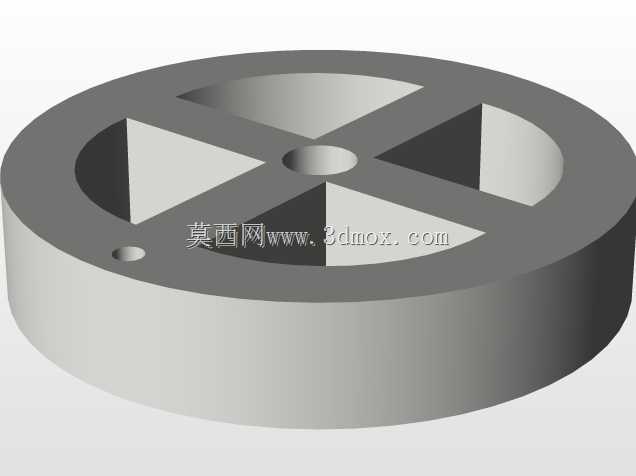

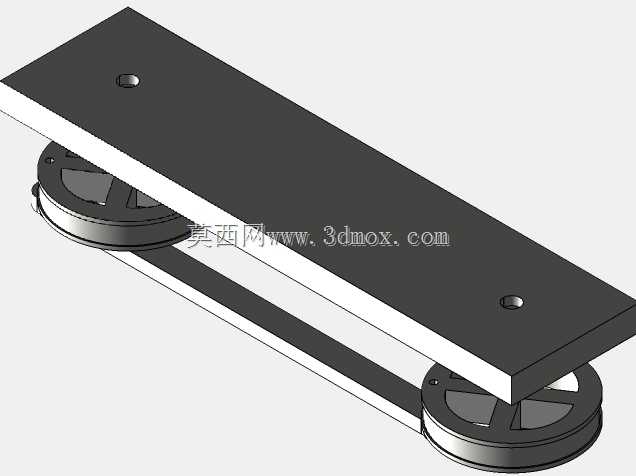

　　从功能特性来看，该连杆采用两端铰接的连接形式，杆身主体为等截面矩形长条结构，相比圆形截面杆身，矩形截面在垂直于轨面方向的抗弯模量更高，能够承受驱动轮经过轨道接缝、道岔时产生的垂向冲击载荷，同时在水平传动方向保留足够的抗扭冗余，避免大牵引力输出时杆身出现扭转变形。两端的铰接孔内预留了轴套安装位，实际装配时会压注铜基石墨自润滑轴套，无需频繁加注润滑脂即可适应机车运行过程中轮对上下跳动产生的角度偏移，抵消轨道不平顺带来的附加载荷，防止连杆与轮轴连接位置出现应力集中断裂。

　　设计过程中首先要匹配驱动轮的中心距参数，连杆两端铰接孔的中心距公差需控制在±0.05mm以内，否则装配后轮组会出现卡滞，运行过程中会产生周期性的附加振动。杆身的厚度设计需要根据机车的额定牵引力核算，按照材料的屈服强度预留3倍以上的安全系数，应对启动、急制动时的瞬时冲击载荷。两端的铰接销轴采用台阶式设计，销轴端部设置开口销安装孔，防止运行过程中销轴轴向窜动脱落，同时销轴与连杆孔的配合间隙控制在0.02-0.04mm之间，既保证铰接转动灵活，又避免间隙过大导致的传动冲击。

　　安装边界方面，连杆安装完成后，杆身与机车车架侧梁的水平间隙需保留至少15mm的安全距离，防止轮对跳动时连杆摆动刮碰车架；杆身底部与轨面的垂直距离需大于轨面建筑限界要求，避免运行过程中刮蹭轨面固定件。与轮组的连接位置，连杆端面与车轮辐板的间隙控制在3-5mm，既不能贴死摩擦辐板，也不能间隙过大导致销轴受额外的弯曲载荷。整套结构没有复杂的冗余部件，所有受力点均经过应力流线优化，杆身与端部铰接座的连接位置采用圆弧过渡，避免直角截面带来的应力集中问题，能够在多尘、露天的恶劣运行环境下长期稳定工作，日常维护仅需定期检查销轴的锁紧状态与轴套磨损量即可，维护成本极低。

　　在实际选型适配时，需要根据驱动轮的直径、轴重以及机车的最大运行速度调整连杆的截面尺寸与铰接孔直径，大轴重的货运机车连杆会采用合金钢锻造毛坯加工，小型观光机车则可采用优质碳素钢焊接后去应力处理，在保证强度的前提下控制部件重量，降低走行部的簧下质量，提升机车运行的平稳性。
