反射式光电传感器CNY70结构设计

这款反射式光电感应元件，是工业自动化检测场景中应用极为广泛的非接触式检测部件，常被集成在各类自动化生产线的物料到位检测、转速计数、位置限位、条码识别、边缘定位等工位中，也可用于消费电子、智能小家电的物体存在感应、纸张走纸检测等场景，依靠非接触的光学检测原理，不会对被检测物体造成机械磨损，响应速度快，检测可靠性高，适配多种低电压控制电路，在低压工控、嵌入式检测系统中拥有极高的普及度。

从功能特性来看，该元件采用红外发射与接收一体化的封装结构，正面预留两个光学窗口，分别对应红外发射管与光敏接收管，工作时发射端向外发出固定波长的红外光束，当光束前方存在可反射光线的物体时，部分红外光会被物体表面反射回接收端，接收管根据接收到的反射光强度输出对应电信号，后端电路通过识别信号阈值即可判断前方是否存在被测物体，可识别不同反射率的物体表面，针对普通纸张、塑料、金属等常见工业物料都有稳定的检测表现，直插式的引脚设计适配常规PCB板波峰焊工艺，生产组装便捷。

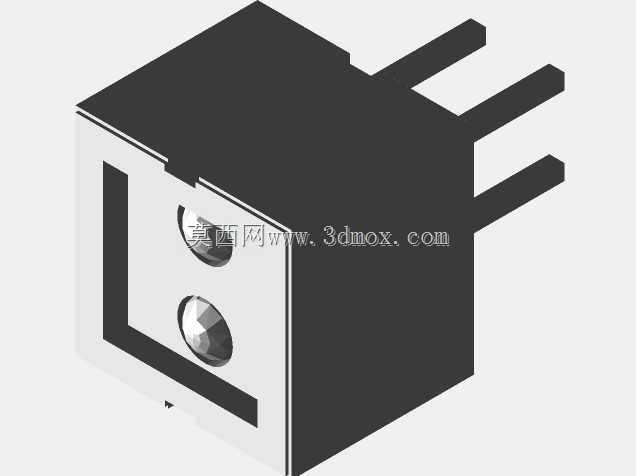

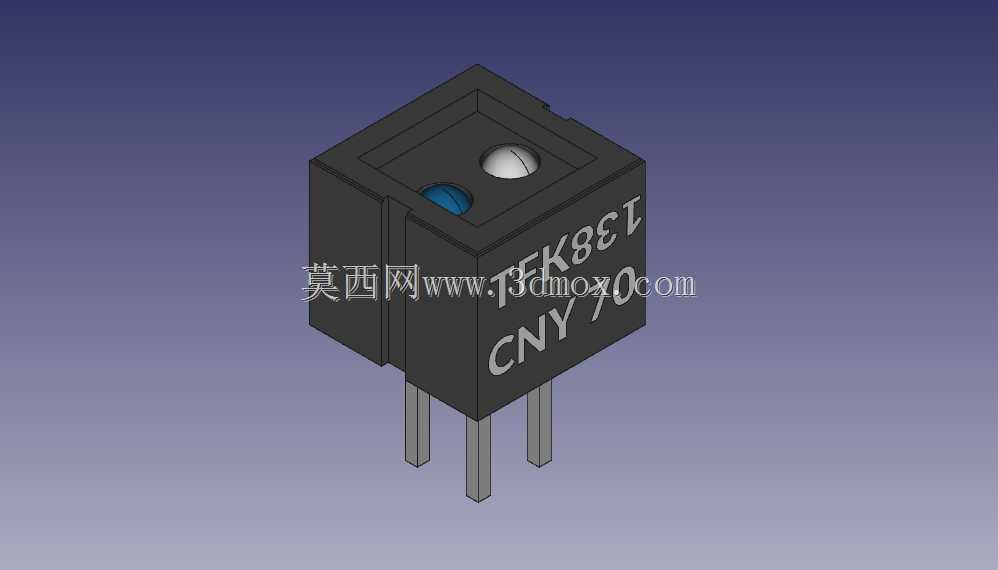

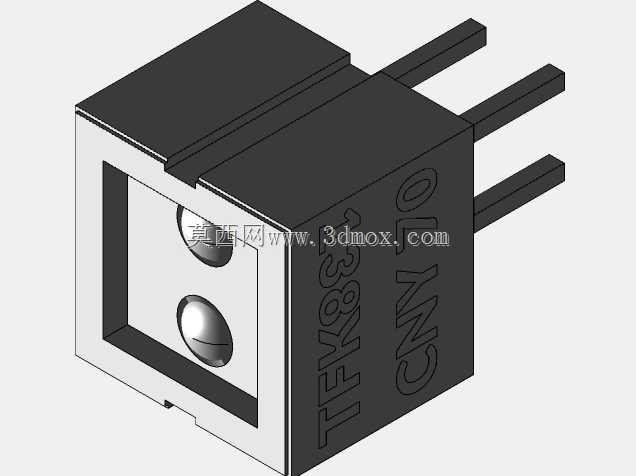

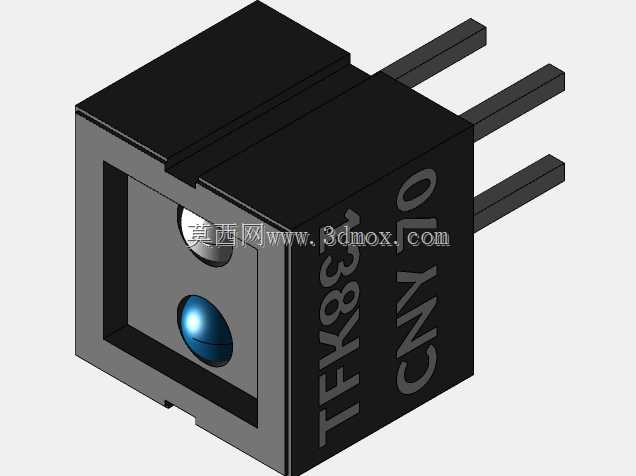

在设计思路上，整体采用黑色遮光工程塑料作为外壳主体，外壳做一体化遮光围挡结构，将发射与接收光路做物理分隔，最大程度避免发射端的光线直接串扰到接收端造成误触发，外壳正面的光学窗口做内凹式设计，既可以保护内部的光学管芯不受外力磕碰损伤，也能减少环境杂散光直接射入接收端带来的检测干扰，侧面印刷的元件型号标识清晰，便于生产组装时的物料识别与防错。

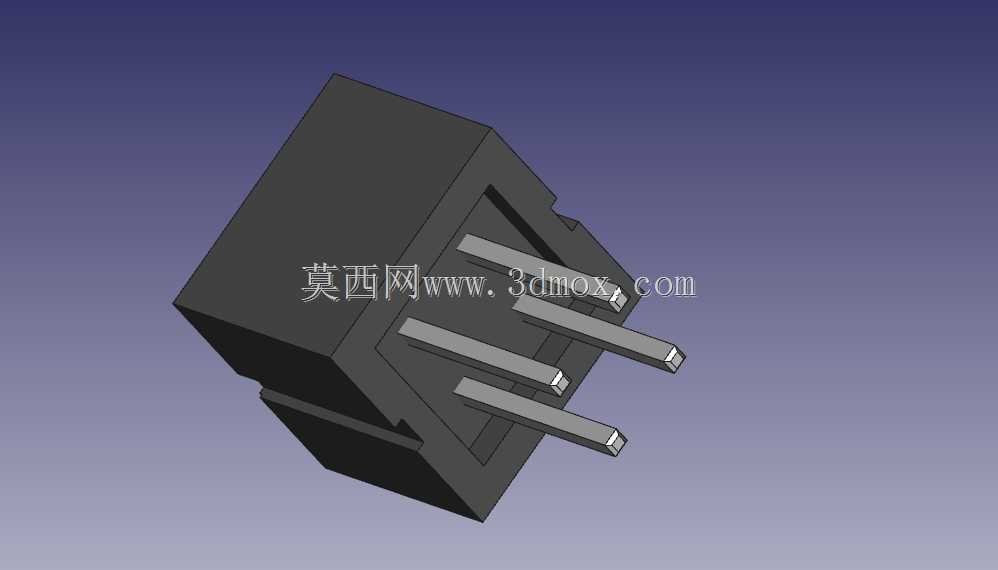

从安装边界与尺寸适配来看，整体为方块式直插封装结构，主体外形方正，三个平行直插引脚的间距符合通用直插电子元件的引脚间距标准，可直接适配标准2.54mm间距的PCB焊盘，安装时只需将引脚插入对应PCB过孔完成焊接即可，不需要额外设计复杂的固定结构，主体的厚度与宽度尺寸紧凑，占用PCB板的安装面积极小，可适配空间紧凑的控制板卡布局，外壳的平整顶面也可适配点胶固定、卡扣固定等辅助加固方式，满足不同震动工况下的安装牢固度要求。
