树莓派第二代摄像头模组结构设计

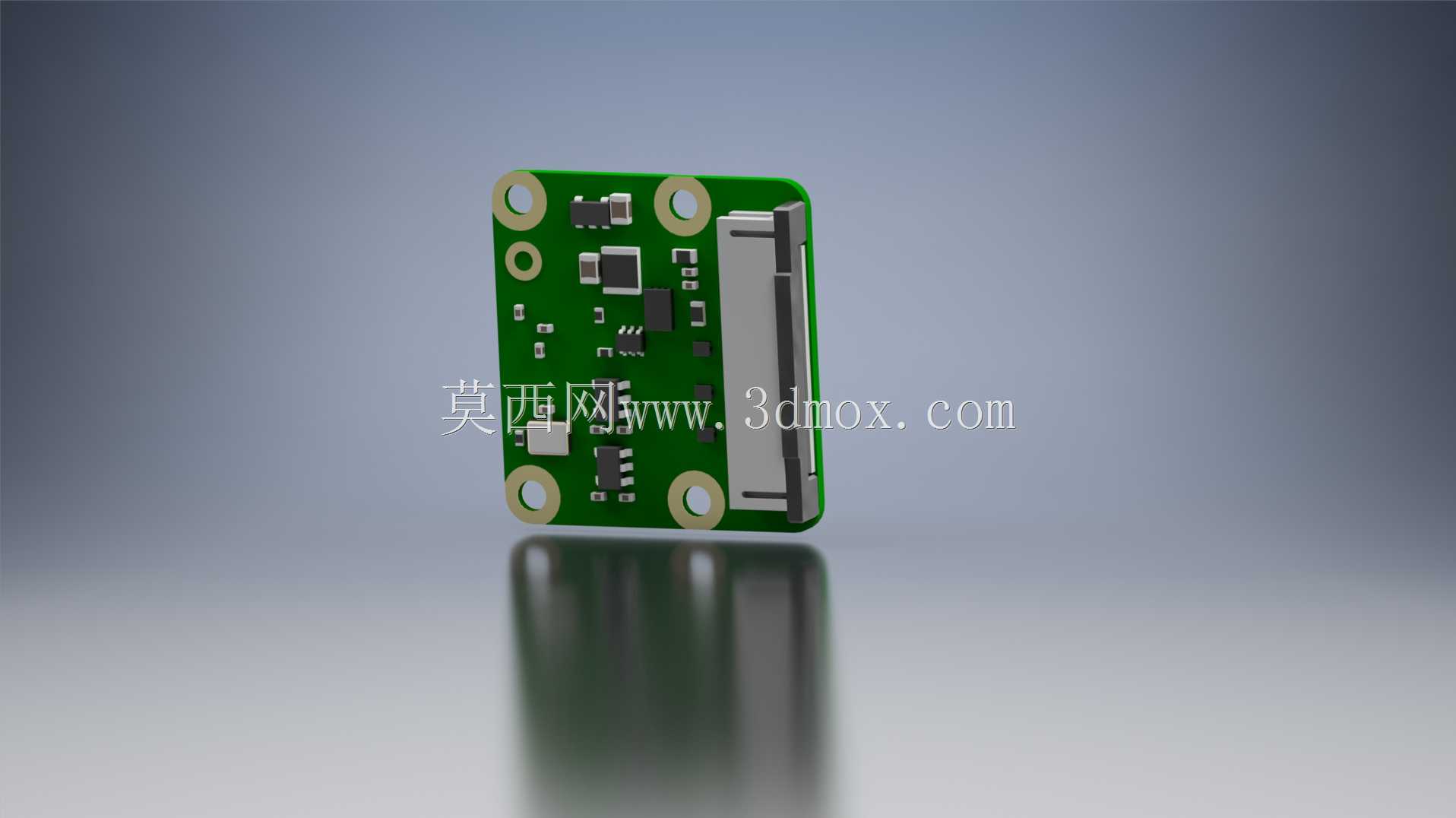

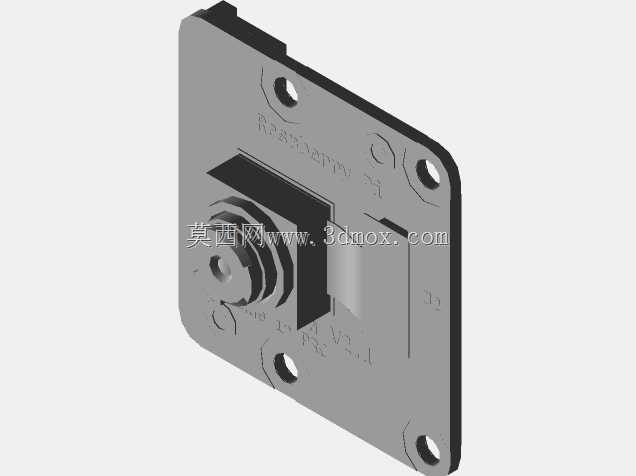

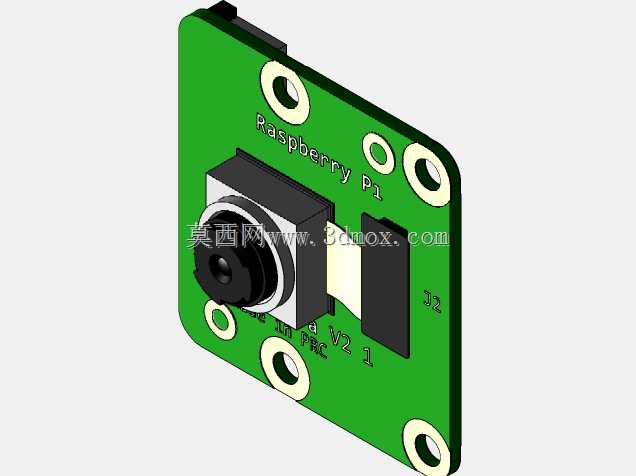

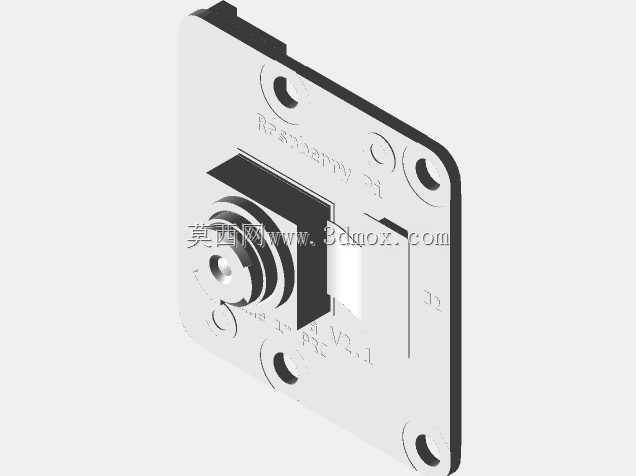

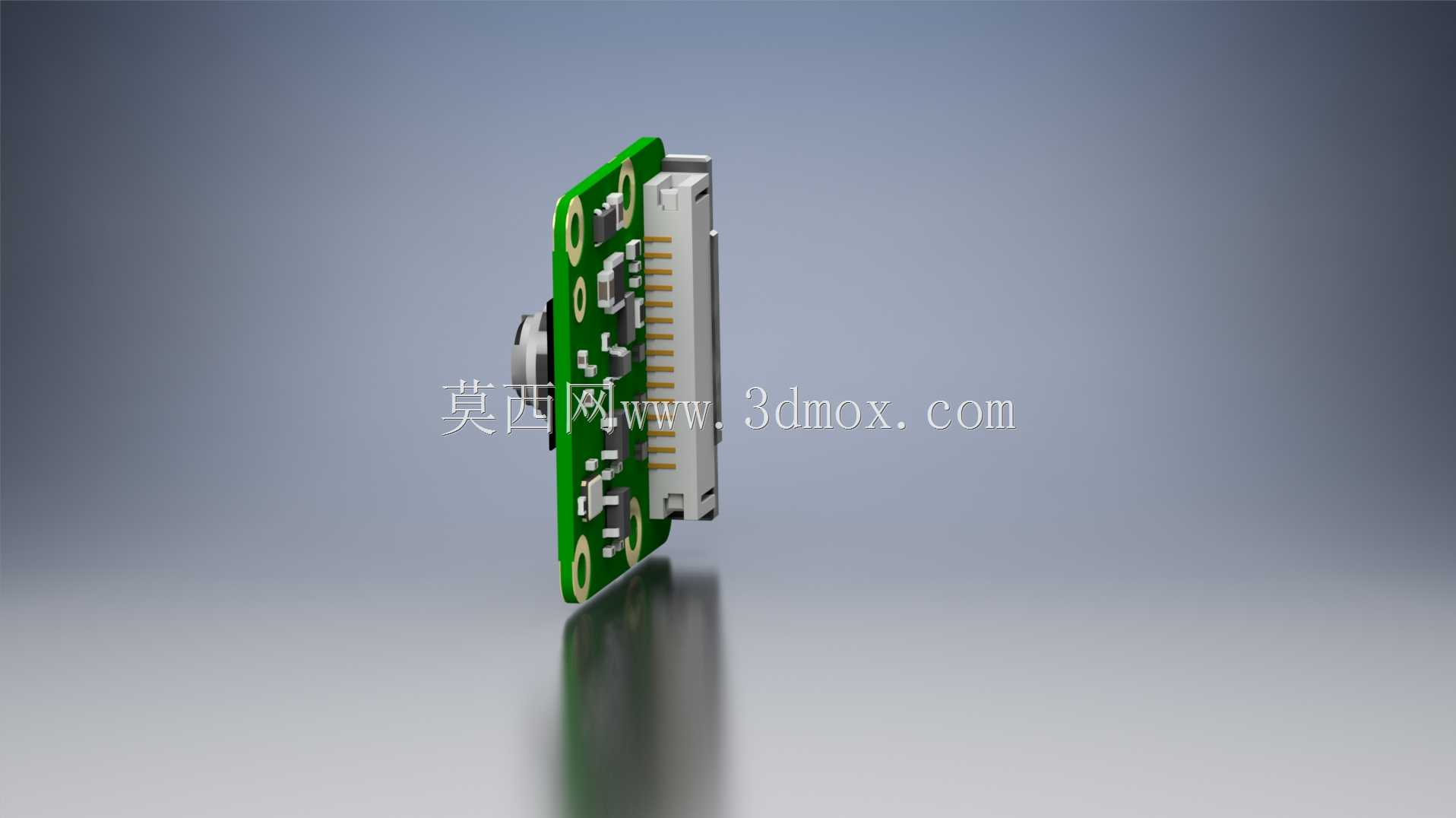

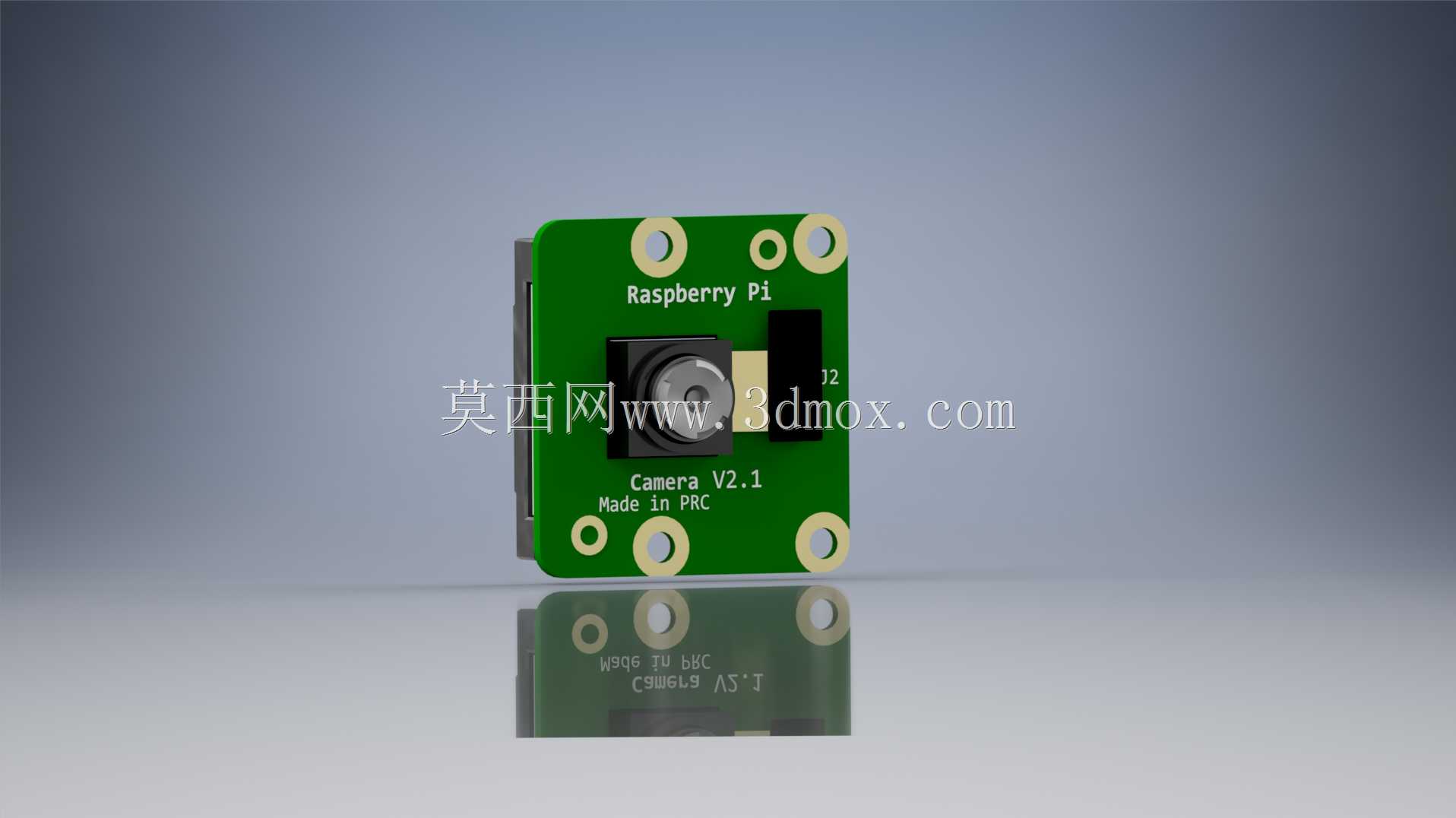

这款摄像头模组是专为嵌入式开发场景打造的影像采集配件，主要适配树莓派系列单板计算机，可广泛应用于智能小车视觉导航、家用安防监控搭建、AI图像识别实验、小型无人机航拍挂载、工业流水线简易视觉检测、创客教育智能装置开发等场景，能够为各类小型智能硬件提供稳定的高清影像输入能力，帮助开发者快速完成视觉类项目的原型搭建与功能验证。模组搭载索尼IMX219感光元件，可实现800万像素的静态图像拍摄与1080P规格的动态视频录制，能够满足绝大多数嵌入式视觉场景的画质需求，无论是静态的物体识别抓拍，还是动态的画面实时传输都能稳定输出清晰画面。在设计思路上，这款模组充分考虑了嵌入式开发的紧凑性需求，整体采用板载直连的结构设计，将感光元件、外围电路、连接接口全部集成在一块小型PCB板上，尽可能压缩整体体积，避免占用过多安装空间，适配各类空间受限的智能硬件项目。PCB板严格按照元件实际尺寸进行布局设计，感光元件位于板体前端居中位置，保证镜头安装后光轴处于板体中心线上，方便开发者在设计配套安装结构时快速定位；板载的FPC排线接口位于板体后侧，采用标准排线连接规格，可直接与树莓派主板的CSI接口对接，无需额外转接配件，插拔便捷且连接稳定。从安装边界来看，这款模组的板体边缘预留了对称的固定安装孔位，孔位间距符合嵌入式配件的通用安装标准，开发者既可以通过铜柱将模组直接固定在树莓派主板的配套安装位上，也可以根据项目需求设计定制化的固定支架，通过螺丝完成模组的角度与位置固定，适配不同的拍摄视角需求。板体上的电子元件布局经过合理规划，所有元件均布置在PCB板的单侧，背面保持平整，既避免了元件突出影响安装贴合度，也能减少背面与其他结构接触造成的元件短路风险。镜头部分采用突出式设计，预留了足够的对焦调节空间，开发者可根据实际拍摄距离微调镜头焦距，获得最清晰的成像效果，同时镜头外围的结构也支持加装广角、微距等附加镜头，拓展更多拍摄场景的适配能力。在实际使用中，这款模组无需额外的驱动电路，依托树莓派系统的原生支持即可快速启用，搭配开源的影像处理库可实现人脸检测、颜色识别、运动追踪等各类视觉功能，是嵌入式开发领域实用性极强的影像采集配件。
