三脚直插式碳膜旋转电位器结构设计

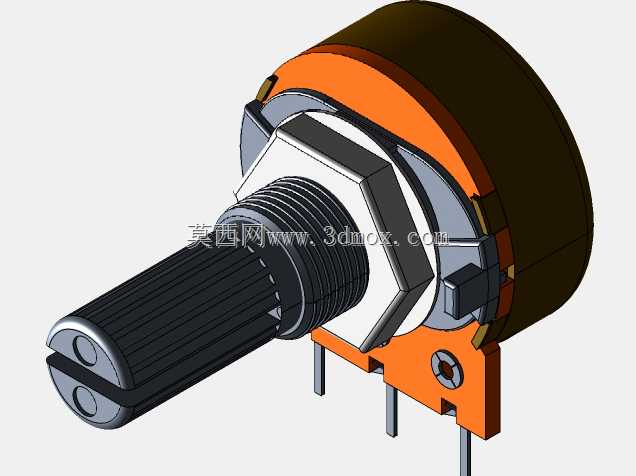

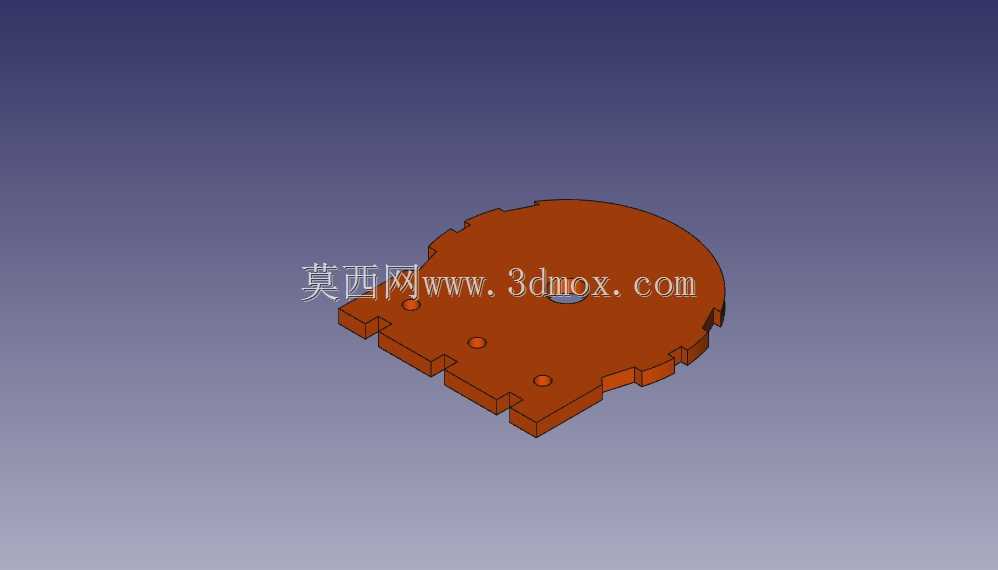

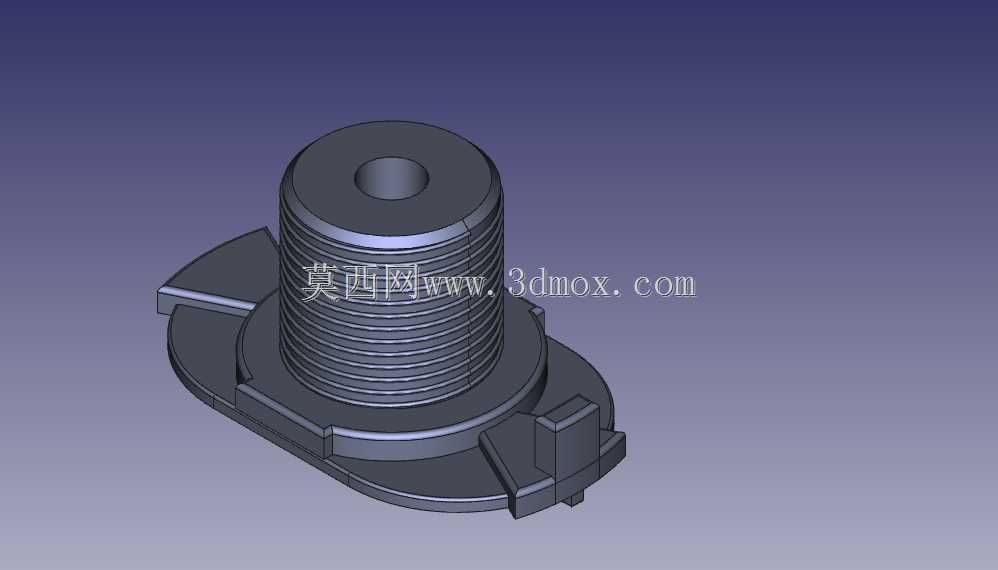

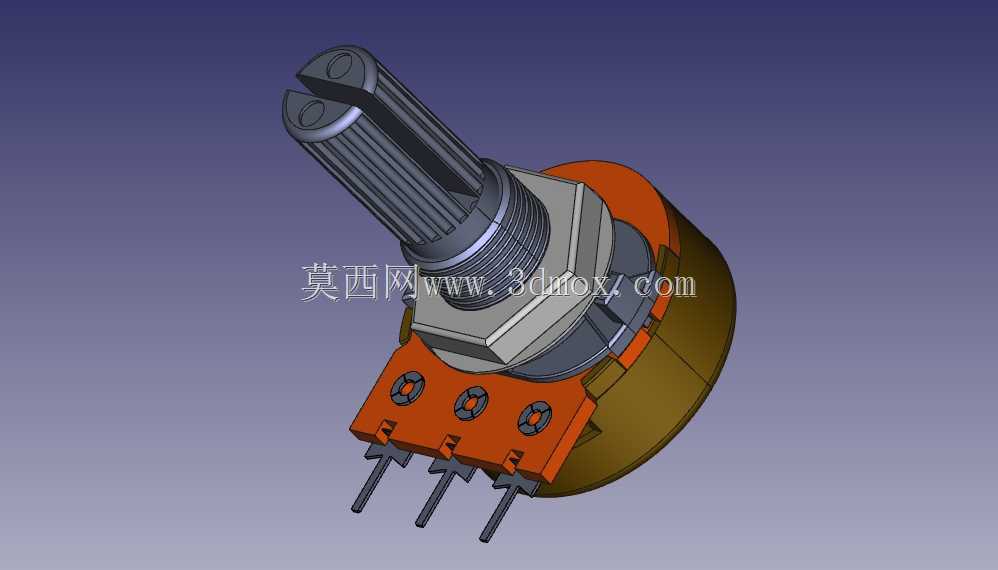

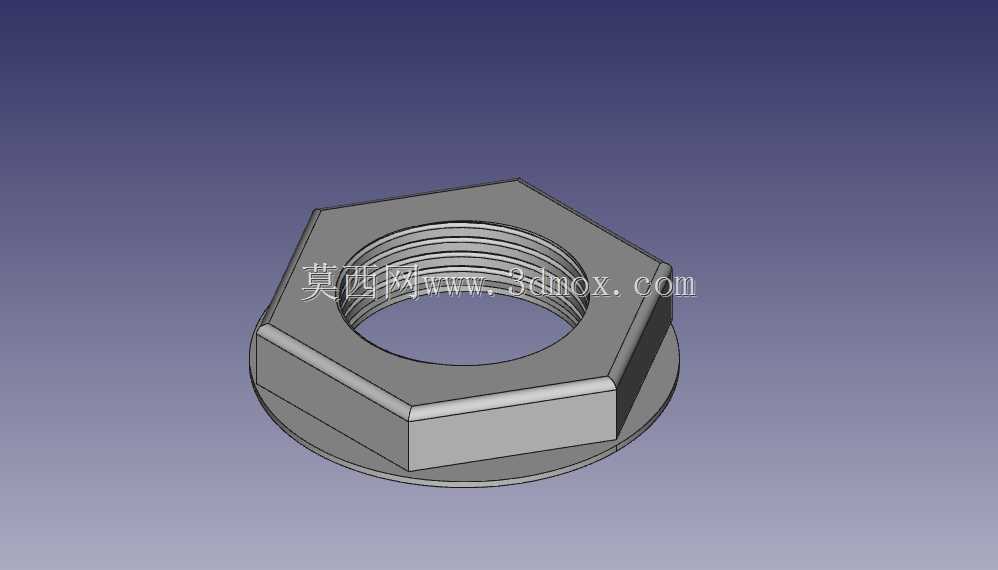

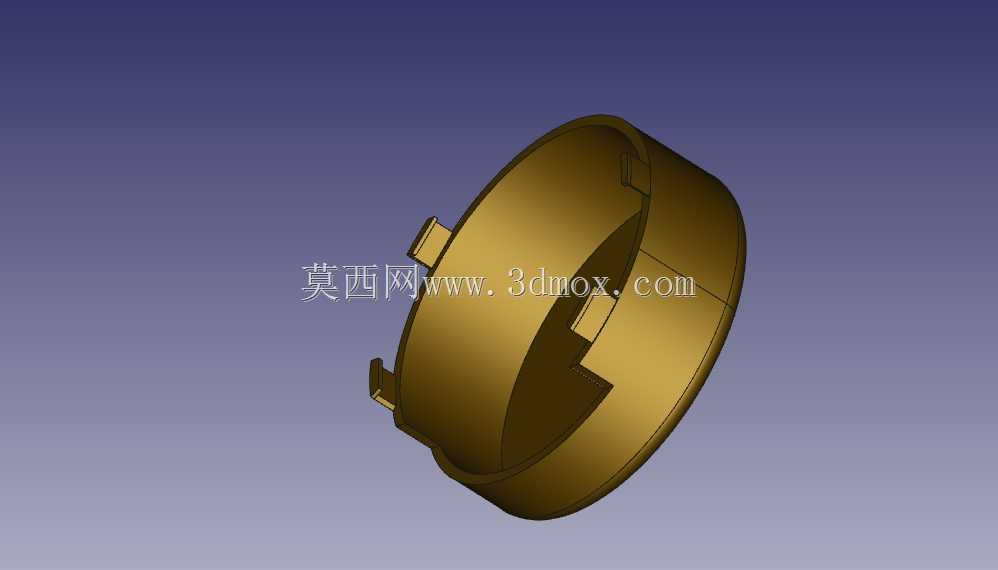

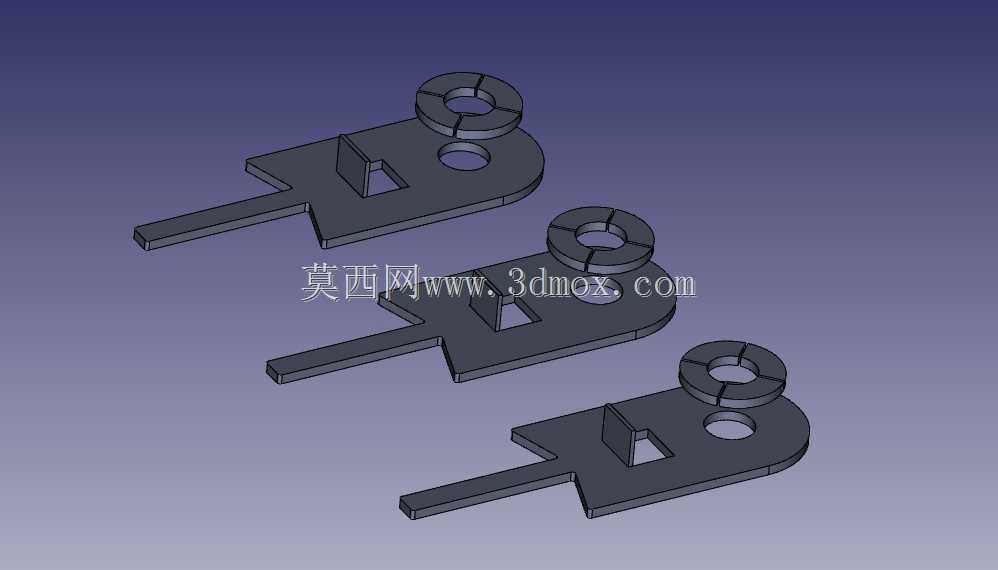

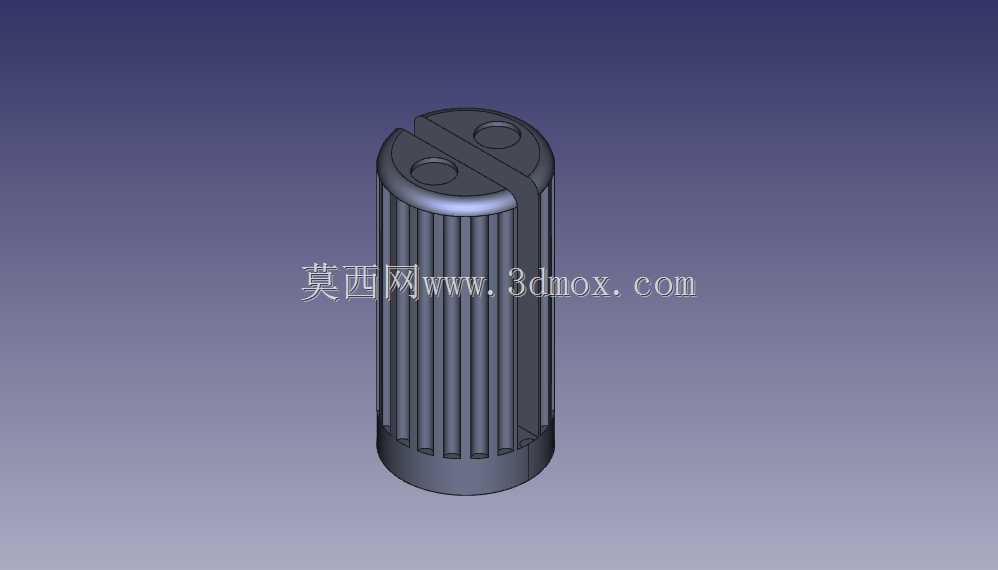

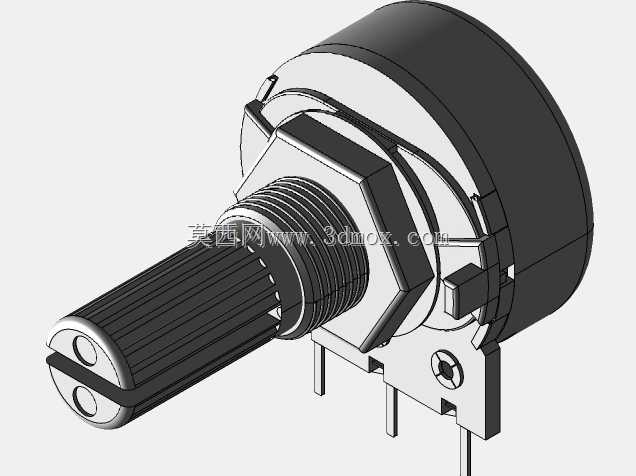

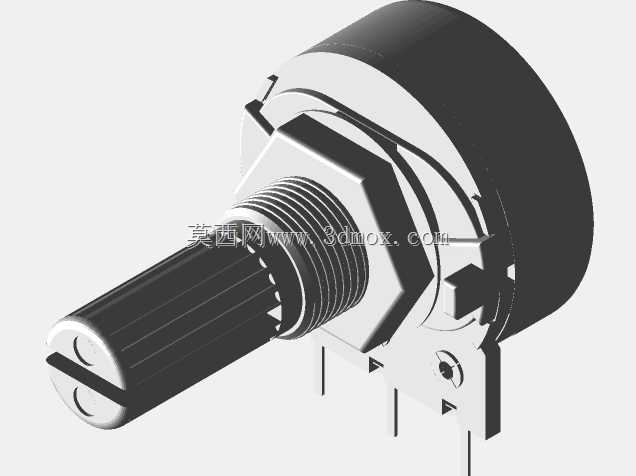

这款三脚直插旋转电位器是电子电路里常用的可调阻性元件，日常在音频设备音量调节、工控设备参数微调、小家电功率档位切换、实验教学电路调试场景里都能见到它的身影，核心作用是通过转轴旋转改变碳膜轨上的接触位置，连续调整输出电阻值，实现对电路电压、电流的线性调控。从结构设计来看，这款电位器采用了常见的单联碳膜结构，主体外壳为绝缘耐温的胶木材质，橙色安装基座预留了带螺纹的金属固定轴套，轴套带六角定位面，安装时可以卡在面板开孔的定位槽里，防止旋钮转动时整个电位器跟转，固定螺母从面板外侧锁紧即可完成面板安装，适配常规的面板开孔尺寸，安装边界清晰，不需要额外设计复杂的固定结构。引脚部分采用直插式设计，三个引脚分别对应电阻体两端固定端和滑动抽头端，引脚间距符合通用PCB板的孔位设计规范，既可以直接插装焊接在印刷电路板上，也可以搭配导线引出做外置调节使用。转轴部分采用滚花塑料轴设计，表面的竖纹滚花可以增大和旋钮之间的摩擦力，避免旋钮打滑，轴端的开槽也支持用一字螺丝刀直接调节，不需要额外搭配旋钮就能完成参数调试，适配不同的使用场景。设计时特意将碳膜电阻体密封在外壳内部，能阻挡日常使用中的灰尘、潮气进入电阻接触区域，避免接触不良、阻值跳变的问题，延长元件的实际使用寿命。转轴和基座之间做了限位结构，旋转角度控制在常规的270度调节范围，对应电阻值从0到标称最大值的线性变化，调节阻尼手感均匀，没有卡顿或者松垮的问题，能保证调节时的阻值变化平滑，不会出现调节时信号闪断、参数跳变的情况。在做设备选型或者结构建模时，需要注意轴套的螺纹长度要匹配安装面板的厚度，引脚伸出长度要适配PCB板的焊接空间，转轴的伸出长度要预留旋钮安装的余量，避免出现旋钮装不到位、调节时碰面板的问题。这类电位器的结构通用性极强，建模时还原的安装尺寸、配合公差都可以直接用于面板开孔、PCB布局的设计参考，不需要反复测绘实物，能缩短电子设备的结构开发周期。
