DN500规格快开式无菌储罐人孔门

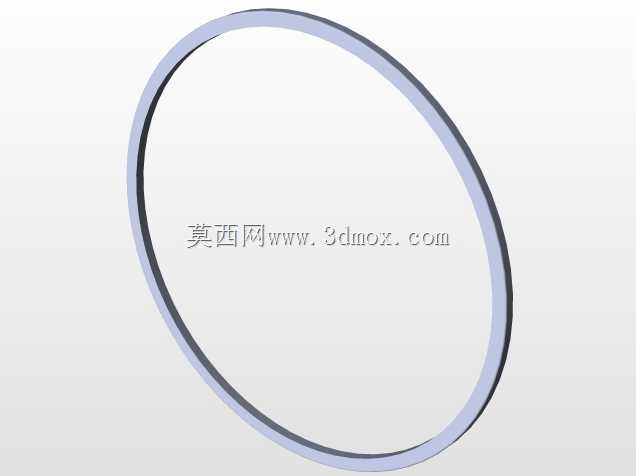

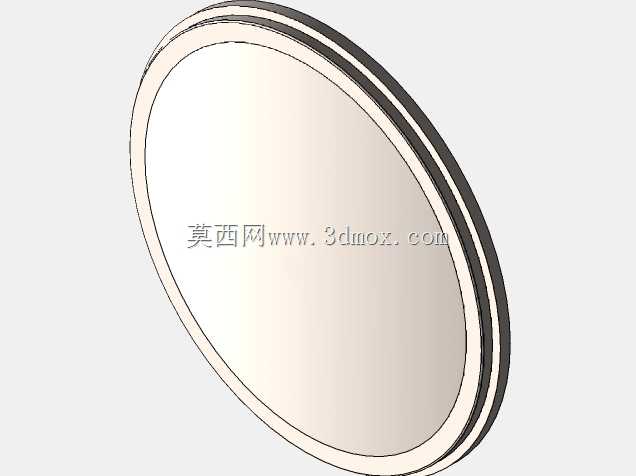

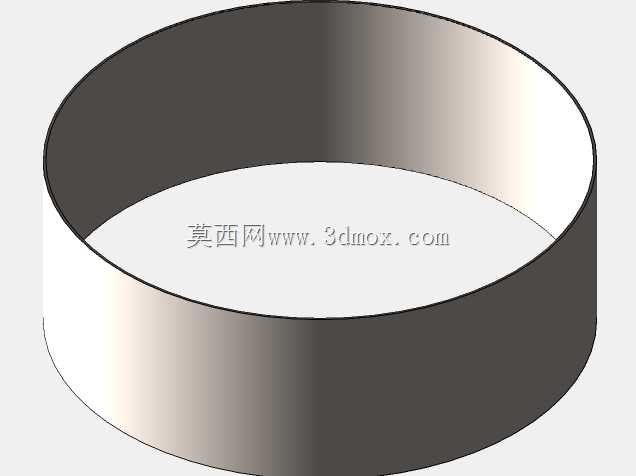

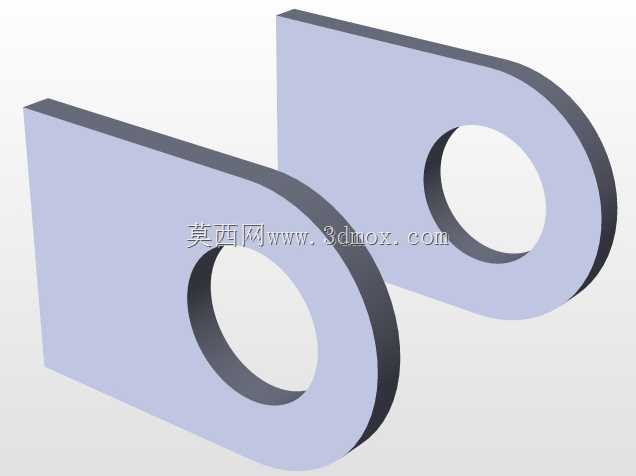

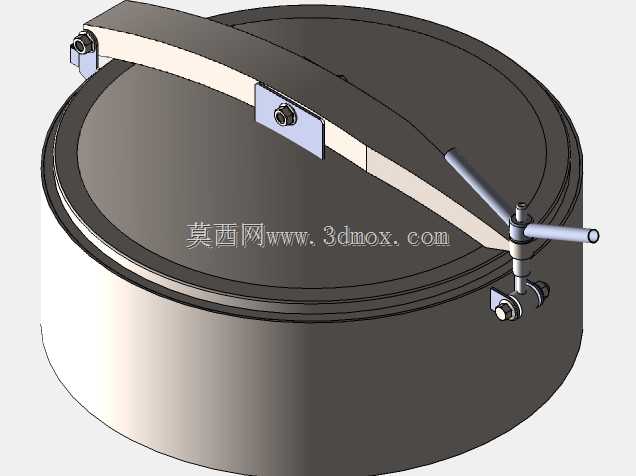

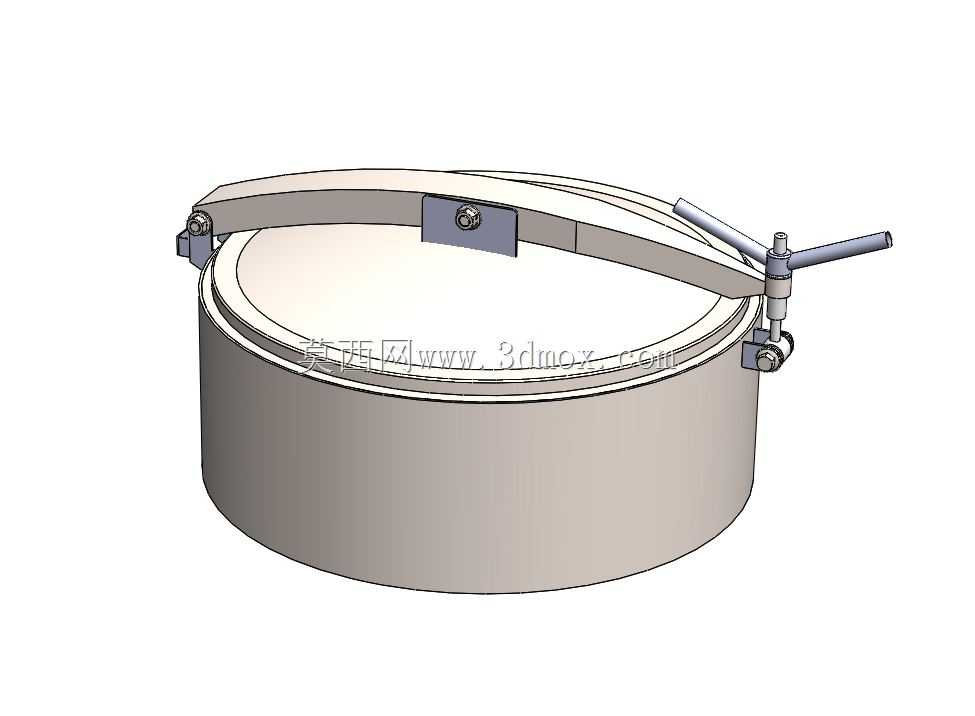

这款DN500规格的人孔门，是应用在食品加工、生物制药、精细化工等领域无菌工业储罐上的核心配套部件，主要作为储罐内部检修、清洁、物料取样、小型部件进出的专用通道，是保障储罐密闭性同时兼顾运维便利性的关键结构。在实际生产场景中，无菌储罐需要长期维持内部正压或无菌密闭环境，常规的法兰连接人孔拆装步骤繁琐，每次开启都需要拆卸多组螺栓，不仅运维效率低，反复拆装还容易破坏密封面的平整度，引发泄漏或染菌风险，这款快开式人孔门正是针对这类痛点设计的。从功能特性来看，它采用单悬臂压梁配合手轮锁紧的结构，无需拆卸全部紧固件，只需松开侧方的手轮锁紧机构，即可向上翻转压梁开启人孔盖，单人即可在短时间内完成开启或闭合操作，大幅降低运维人员的操作强度。密封结构上，人孔盖与筒体法兰的贴合面预留了标准密封槽，可适配食品级硅橡胶、氟橡胶等不同材质的密封圈，闭合后压梁的压紧力均匀分布在整个密封面上，能够满足0.1-0.6MPa区间的承压需求，同时避免无菌环境出现外界杂菌侵入、物料泄漏的问题。设计过程中，首先确定了DN500的通径尺寸，这个尺寸既能够满足运维人员侧身进出储罐内部开展检修、清洁作业的需求，也不会因为通径过大导致储罐筒体的开孔补强成本过高，同时控制了人孔整体的重量，避免开启时操作费力。结构上，压梁采用弧形变截面设计，在保证压紧刚度的前提下尽可能降低整体重量，铰接端设置了耐磨衬套，长期翻转使用也不会出现铰接位松旷、偏移的问题，锁紧端的手轮加长力臂设计，让操作人员无需借助额外工具就能达到足够的锁紧力矩。安装边界方面，这款人孔的下筒体段为标准圆柱结构，可直接与储罐筒体的开孔进行焊接装配，焊接时只需保证下筒体法兰面与储罐外壁的垂直度，即可保障后续密封的可靠性；整体外轮廓在闭合状态下，最高凸起高度不超过200mm，侧向伸出的手轮长度控制在150mm以内，不会占用储罐周边过多的安装空间，也不会与储罐外围的管线、操作平台支架产生干涉。人孔盖的翻转角度可达到110度以上，开启后人孔盖不会遮挡通径区域，方便人员进出和工具传递，铰接位还设置了定位阻尼结构，开启到最大角度时可自动限位，避免人孔盖意外回落造成安全隐患。
