浸入式螺纹安装液体加热电热元件

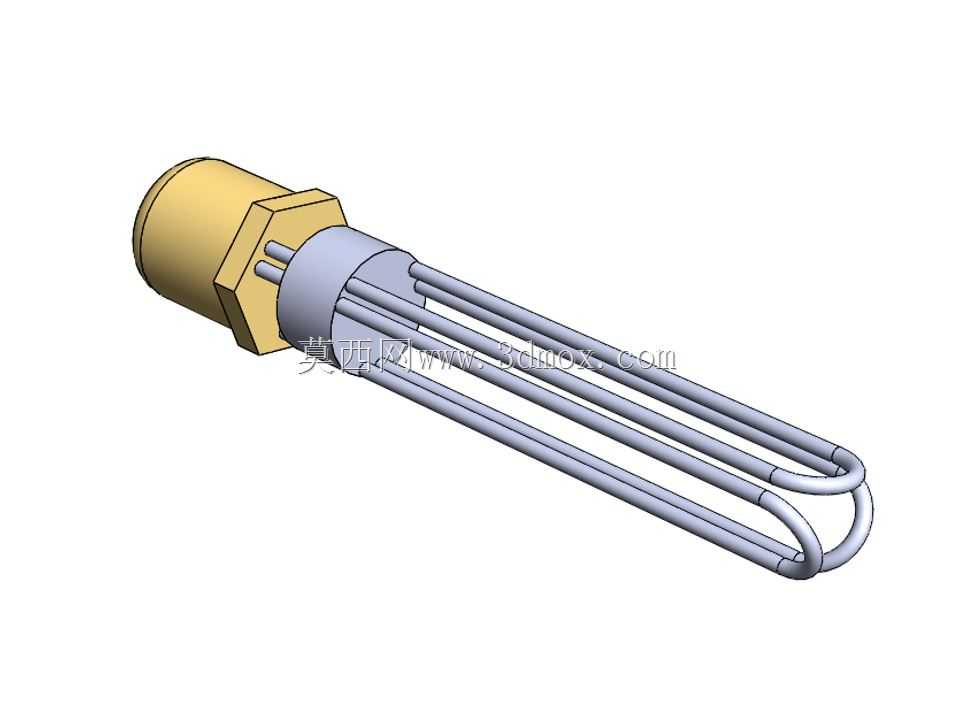

这类浸入式加热元件常被集成在各类储液槽、循环管路、小型反应容器的侧壁或端盖上，直接与被加热介质接触完成热交换，相比外置夹套加热的热损失更低，升温响应速度更快，在小型水处理设备、液压油温控单元、小型化工配液槽、商用餐饮加热设备中都有广泛应用。设计时首先要确认安装边界，该元件采用2又1/2英寸外螺纹安装结构，六角法兰面作为安装定位基准，安装时可通过扳手卡持六角部位完成拧紧密封，螺纹配合面需根据介质特性选配对应密封垫片，避免加热过程中出现介质渗漏。加热段采用多组U型弯折的金属加热管排布结构，弯折后的管体沿安装轴线方向平行延伸，在有限的插入深度内最大化拓展加热接触面积，同时保证管体之间留有均匀间隙，避免介质流动过程中出现局部流道堵塞，也能防止加热管工作时相互接触导致局部过热烧损。接线端位于螺纹法兰的外侧，与加热段通过密封绝缘结构完全隔离，避免介质渗入接线腔引发电气故障，接线部位预留了足够的接线操作空间，可适配常规接线端子与绝缘护套安装。从功能特性来看，该元件可适配水、导热油、弱酸碱溶液等多种流动性介质的加热需求，设计时需根据不同介质的腐蚀性选配对应加热管材质，针对粘性较高的介质，还需适当降低加热管表面功率密度，避免介质在管表面积碳结垢影响换热效率。建模过程中需重点关注螺纹的标准牙型参数、六角法兰的对边尺寸与厚度、加热管的弯折半径与排布间距，这些参数直接影响后续安装匹配性与加热性能仿真的准确性，插入段长度需匹配储液容器的最低液位要求，保证工作状态下所有加热管段完全浸没在介质中，避免干烧损坏元件。
