ASME标准法兰球阀三通管道附件设计

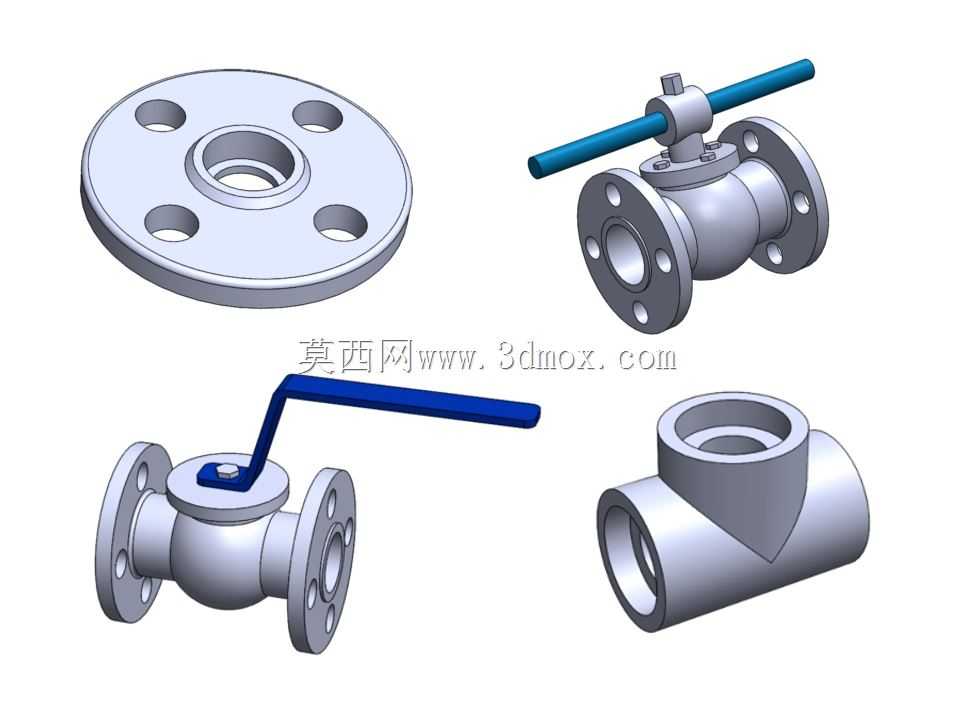

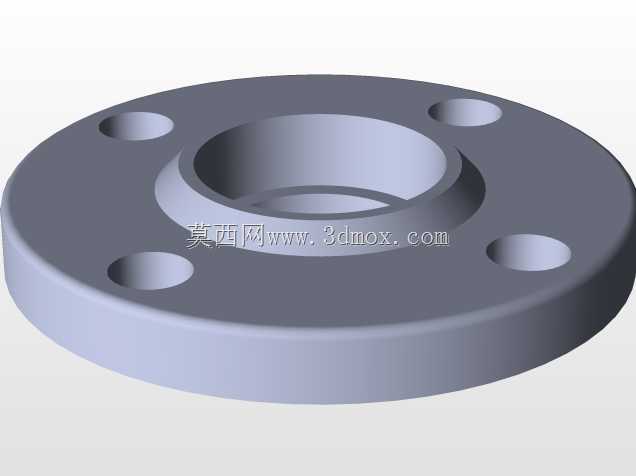

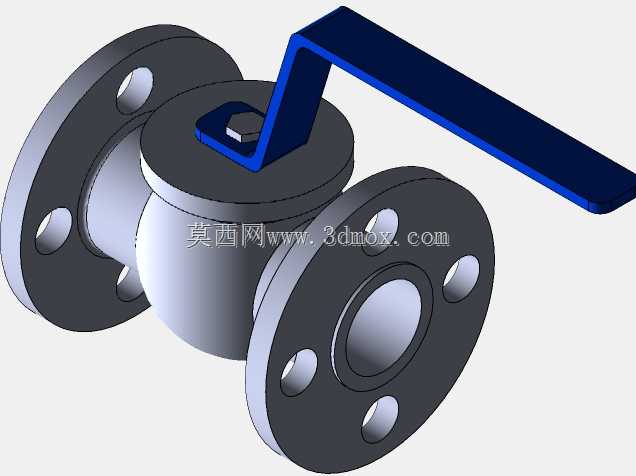

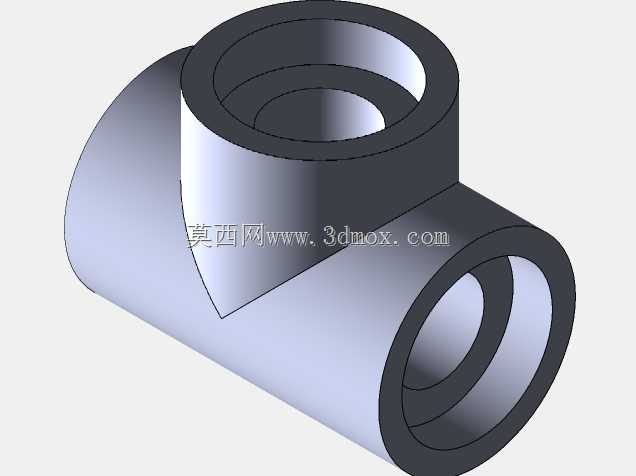

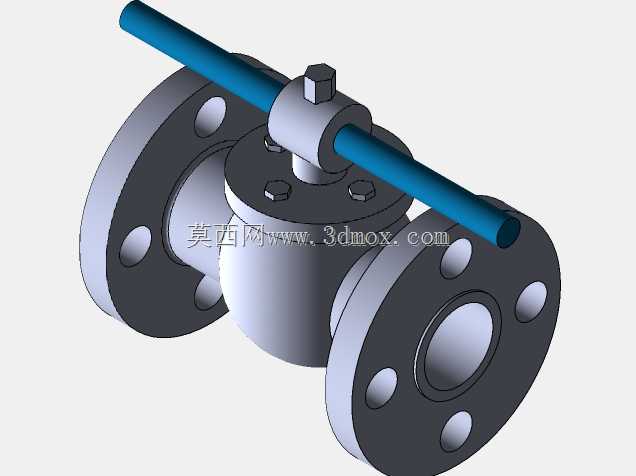

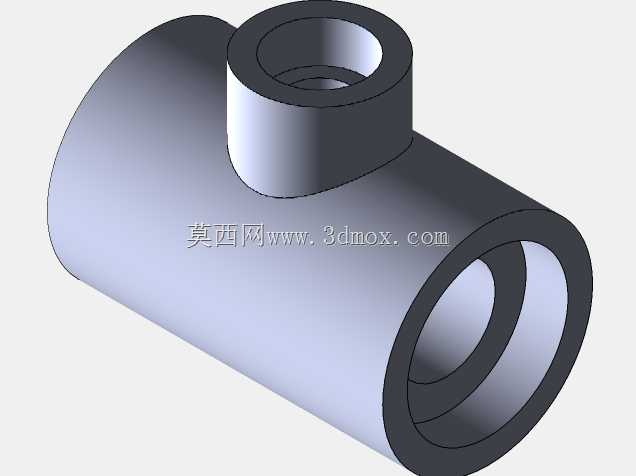

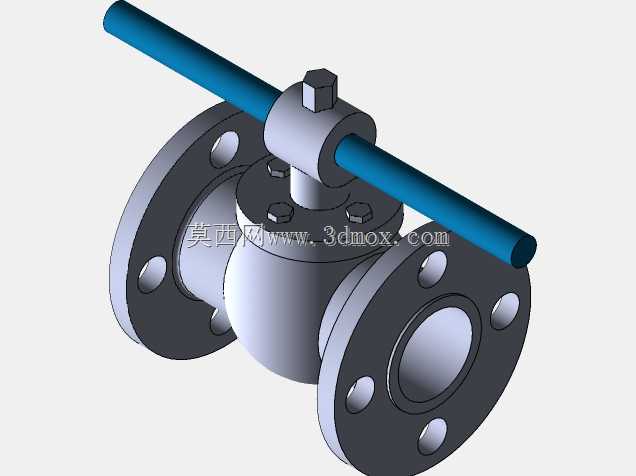

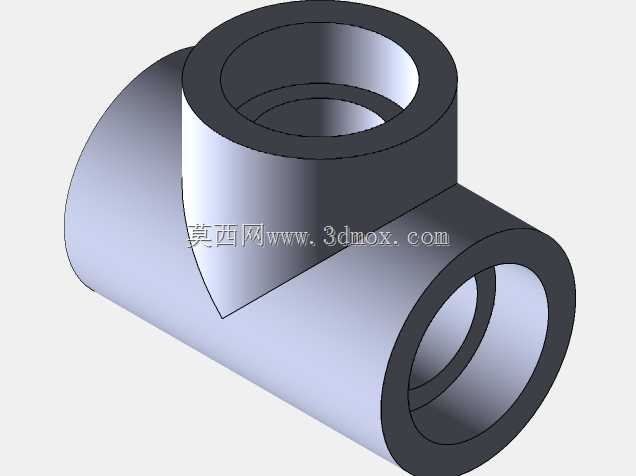

这套管道附件主要面向石油化工、市政给排水、暖通空调、工业流体输送等场景的管路系统搭建需求，覆盖不同压力等级、不同通径的管路接驳与通断控制需求，可适配多种腐蚀性、非腐蚀性流体介质的输送工况，在化工生产装置的工艺管线、建筑消防供水系统、工业循环水回路、燃气输送管网中都能发挥核心作用。其中法兰类部件作为管路间的密封连接载体，采用突面密封结构设计，密封面平整度经过严格校核，可搭配对应压力等级的密封垫片实现可靠密封，避免介质渗漏，法兰盘上的螺栓孔位严格遵循ASME B16.5标准的排布规则，通径覆盖0.75英寸到1.5英寸区间，适配150磅、300磅等不同压力等级的管路要求，安装时可直接与同标准的法兰端设备、管线对接，无需额外调整孔位或修配密封面，能大幅降低现场安装的适配成本。两款球阀部件分别采用长手柄、短手柄的操作结构，阀体为法兰端连接形式，内部流道采用全通径设计，可最大限度降低介质流经时的阻力损失，减少流体对阀体内腔的冲刷，延长部件使用寿命；阀杆采用防吹出结构设计，即使在管路带压状态下也能避免阀杆脱出引发的安全风险，手柄操作角度设置有限位结构，可精准实现90度开关动作，操作人员可直观判断阀门的通断状态，日常运维过程中无需额外加装开度指示装置。三通类部件包含等径三通与异径三通两种结构，可实现管路的分流、合流以及不同通径管线的过渡接驳，所有接口尺寸均匹配对应ASME标准的管路规格，管件内壁做平滑过渡处理，可减少介质在分流位置的紊流与压降，避免杂质在转角位置沉积堵塞管路。整套附件的设计严格遵循ASME相关管件标准，所有安装边界尺寸都经过公差校核，可直接嵌入标准化的管路装配体系中，既可以单独作为替换备件使用，也可以搭配其他标准管路元件完成整套管路系统的模块化组装，在设计阶段就充分考虑了现场安装的操作空间，法兰螺栓预留的操作间隙、阀门手柄的转动行程都做了避让设计，不会出现安装后工具无法操作、手柄转动受干涉的问题，能有效提升管路系统的装配效率与后期运维的便捷性。
