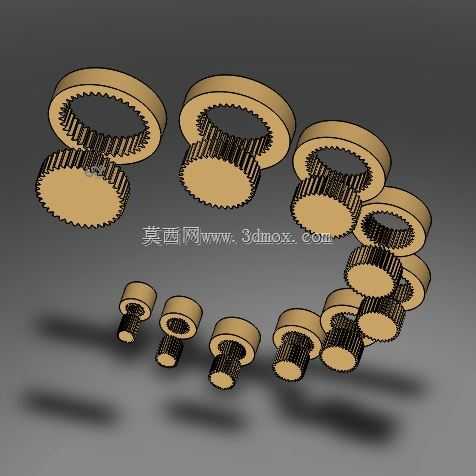

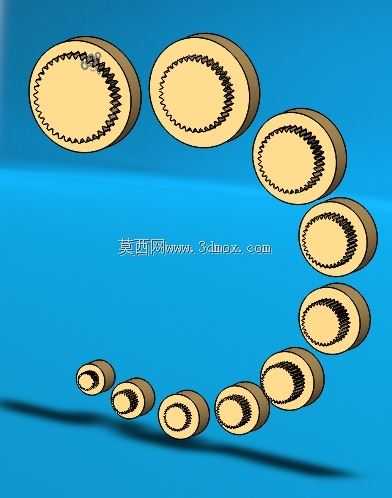

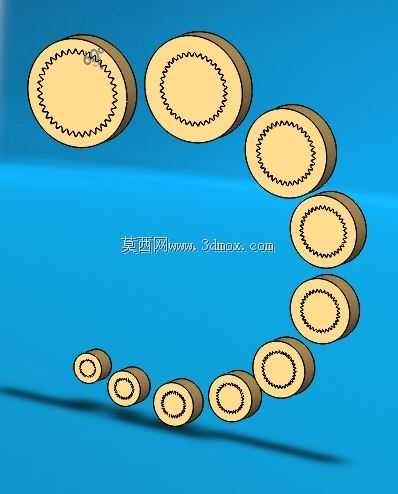

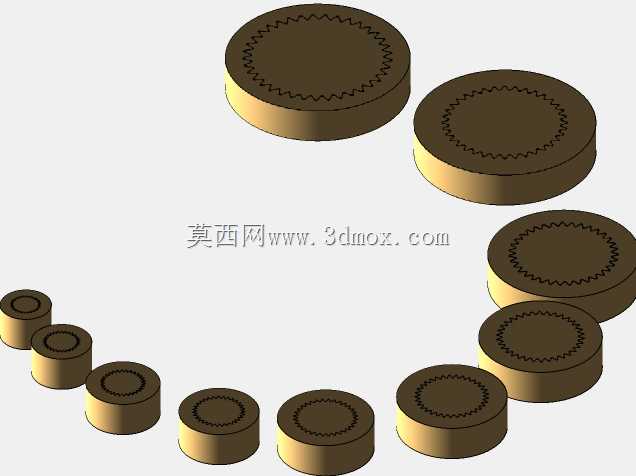

DIN5481标准内外锯齿形联轴器结构

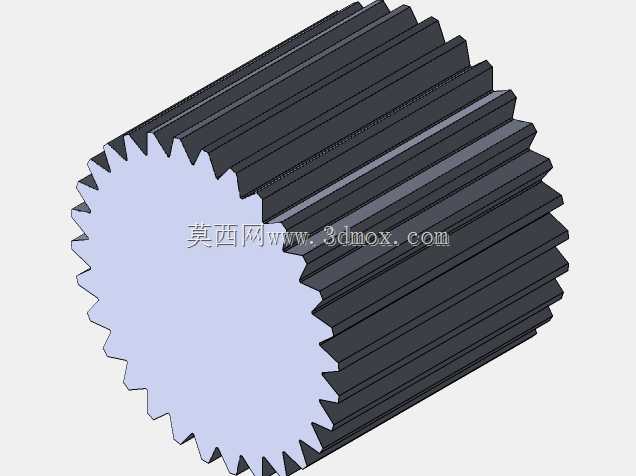

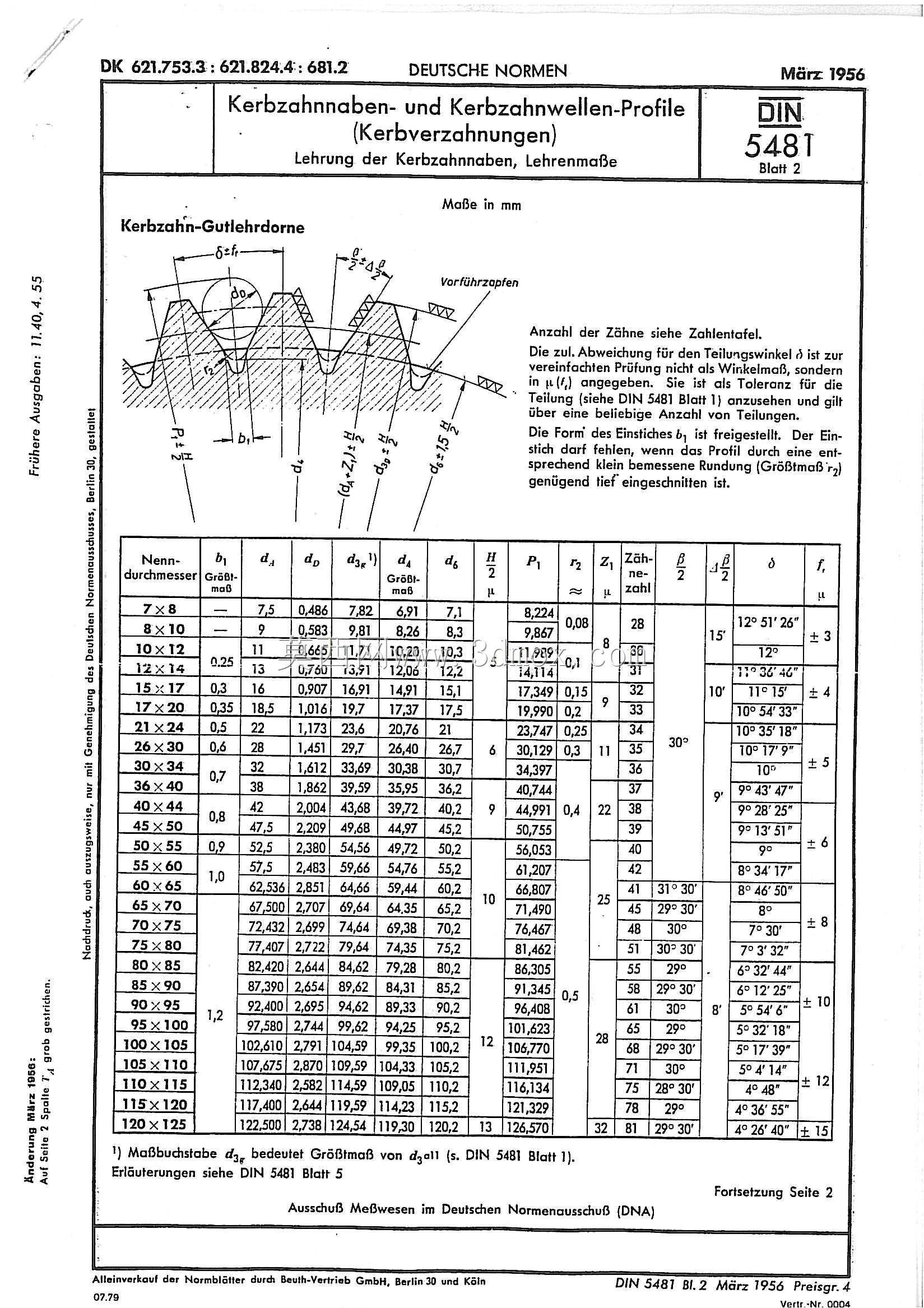

在机械传动系统的轴系连接场景中，锯齿形啮合结构是实现轴与轮毂可靠扭矩传递的核心部件之一，这类结构广泛应用于中小功率的传动链路中，覆盖轻工输送设备、小型机床进给机构、农用机械传动单元、通用减速机输入输出端等多个工业场景，能够在有限的安装空间内实现稳定的扭矩传输，同时兼顾轴系对中精度与装拆便捷性。本次设计的锯齿形啮合结构严格遵循DIN5481相关标准要求，适配公称尺寸范围7到36之间的轴与轮毂连接需求，覆盖了常规小型传动设备的绝大多数轴径匹配场景，无需额外定制非标连接结构即可完成选型适配。从功能特性来看，该结构采用内外锯齿啮合的传动形式，齿形为锯齿状，相比普通平键连接拥有更大的接触受力面积，能够在同等轴径下传递更大的额定扭矩，同时有效避免平键连接常见的键槽应力集中问题，提升轴系部件的疲劳使用寿命；相比花键连接，该锯齿结构的加工工艺更简单，对加工设备的精度要求更低，能够有效降低零部件的生产制造成本，适合批量推广应用。在设计思路上，该系列结构覆盖了全尺寸段的规格，从最小7规格到最大36规格的所有型号均采用统一的齿形参数标准，保证同规格的内外齿具备完全互换性，用户在实际装配过程中无需进行配磨修配即可完成组装，大幅降低现场装配的工作量；齿部的啮合间隙经过精准计算控制，既能够保证传动过程中无明显回程间隙，满足正反转传动场景的精度要求，又不会因为间隙过小导致装配卡滞、热胀咬死的问题，适配-20℃到120℃的常规工作温度区间。从外形尺寸与安装边界来看，每个规格的锯齿结构外径、齿长、啮合深度均经过标准化设计，轮毂端的外齿结构外径与对应轴径的常规轮毂尺寸匹配，不会额外增加轮毂的径向尺寸占用，轴端的内齿结构加工深度与常规轴端的预留加工长度匹配，不需要额外加长轴端尺寸即可完成加工；安装时仅需要将加工好内齿的轴端与加工好外齿的轮毂对准齿位推入即可完成轴向装配，配合轴向锁紧螺钉或者轴端挡圈即可完成轴向固定，不需要额外设计复杂的轴向定位结构，能够有效压缩整个传动节点的轴向安装空间，适合布局紧凑的小型传动设备使用。在实际使用过程中，该锯齿结构还具备一定的误差补偿能力，能够补偿轴与轮毂之间微小的同轴度误差，降低轴系对中调整的精度要求，减少设备安装调试的时间成本；同时齿面的受力均匀分布在整个啮合圆周上，长期运行过程中齿面磨损均匀，不会出现局部应力过大导致的断齿、变形等失效问题，日常维护仅需要定期在齿面涂抹润滑脂即可，维护成本极低。
