齿轮联动三爪自适应夹持机械结构

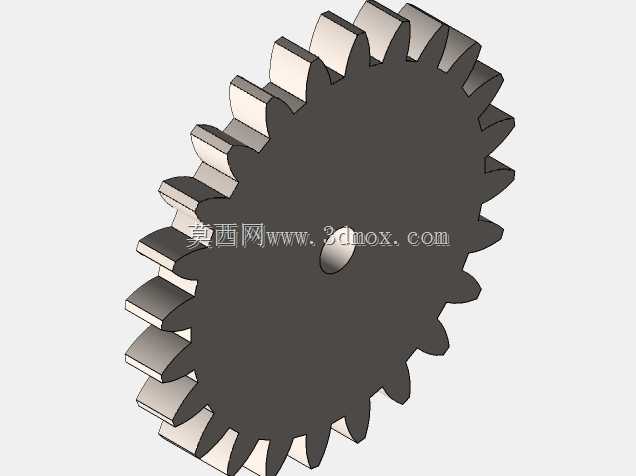

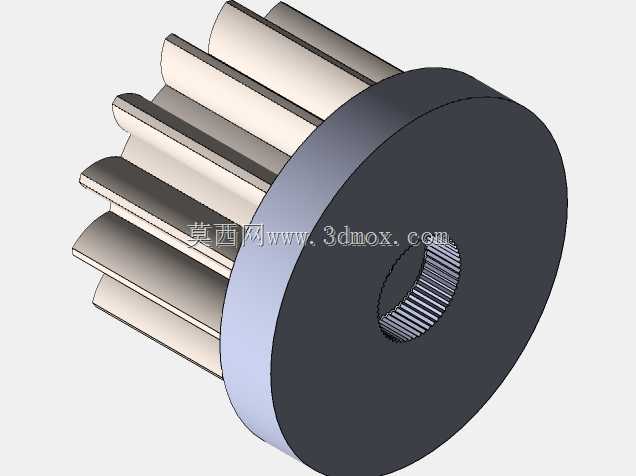

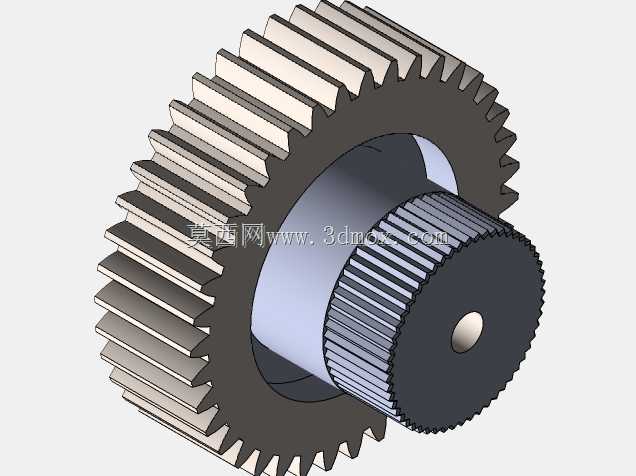

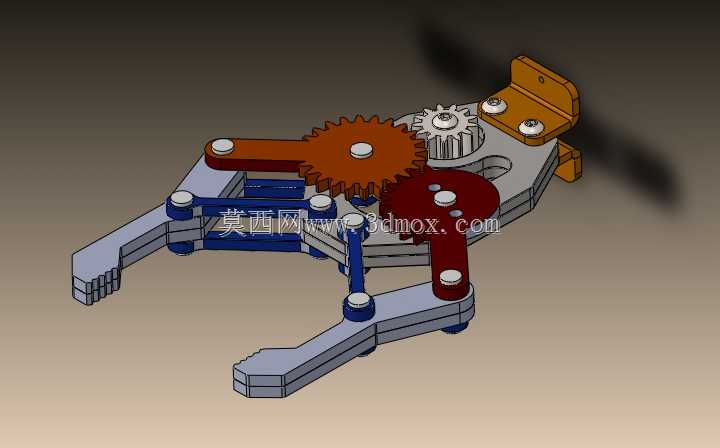

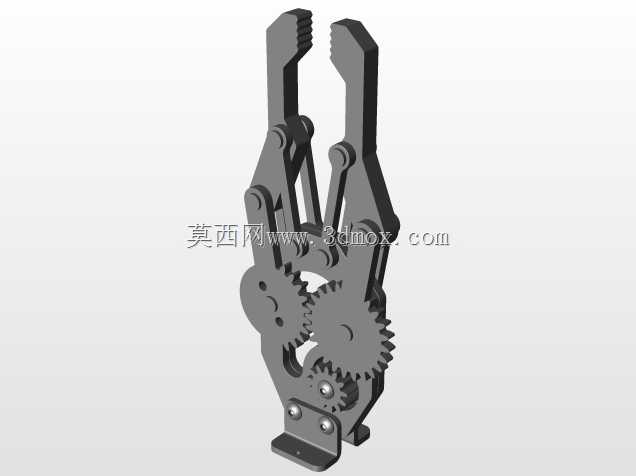

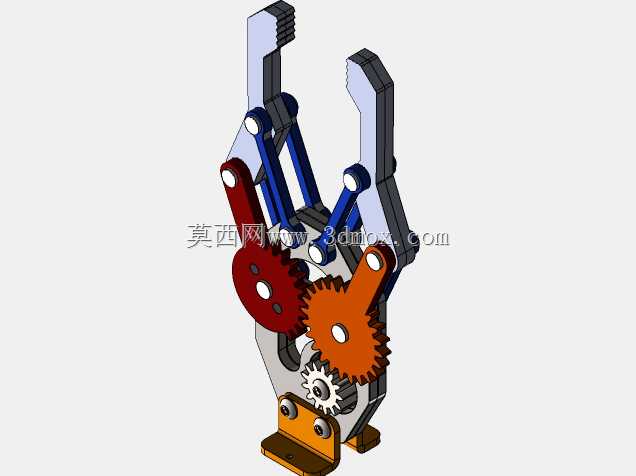

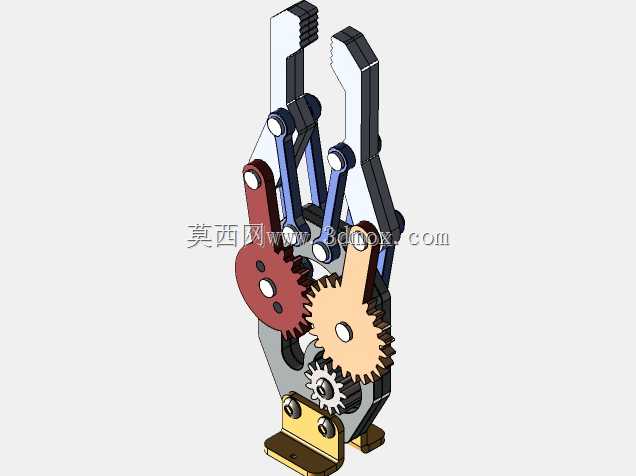

这款齿轮联动夹持结构是面向轻载精密抓取场景开发的纯机械执行端部件，核心应用覆盖3C电子元器件分拣、实验室小型样件转运、轻工行业小件上下料、教学演示机械实训等多个场景，可作为小型自动化设备的末端执行单元，适配小规格伺服驱动的直线或旋转输出端，完成规则柱状、块状异形小件的稳定夹持作业。整套结构采用多齿轮同步啮合的传动逻辑，核心传动路径由输入小齿轮同时驱动两组从动大齿轮，两组从动齿轮分别连接对应夹爪的驱动摆臂，通过等速比的齿轮啮合保证三组夹爪始终保持同步开合动作，从根源上避免单爪偏移导致的夹持偏心问题，夹持过程中三个夹爪的接触力均匀分布在工件周向，不会对薄壁脆性小件造成夹伤变形。结构的夹爪指端做了阶梯式齿形防滑设计，接触表面的细密齿纹可以增大与工件表面的静摩擦力，无需额外粘贴防滑垫即可实现光滑表面工件的稳定抓取，夹爪臂采用镂空式的等强度结构设计，在保证臂部结构刚性的前提下尽可能降低运动部件的整体重量，减小传动过程中的转动惯量，让开合动作的响应速度更快，启停过程无多余晃动。整套结构的安装基准位于顶部的一体式安装座，安装座预留了两个对称的沉头固定孔，可直接通过螺栓固定在直线滑台滑块、旋转平台输出面或者小型机械臂的末端法兰上，安装边界紧凑，整体外轮廓在完全收拢状态下占用空间极小，不会在狭窄的作业工位内与周边工装产生干涉。设计过程中所有铰接转动位置都采用了同轴等高的销轴连接，销轴两端做了铆压限位处理，装配后无轴向窜动间隙，传动过程中无空回程差，夹爪的开合行程可通过输入齿轮的转动角度进行精准控制，可适配不同直径范围的工件夹持需求，无需更换夹爪即可覆盖一定尺寸区间内的作业要求。结构的传动路径无冗余零件，所有受力部件都做了应力集中位置的圆角过渡处理，长期往复开合作业下不会出现臂部断裂、齿轮崩齿的失效问题，日常维护仅需定期在铰接位置添加少量润滑脂即可保证传动顺畅，无需复杂的拆解保养。
