直齿锥齿轮传动结构三维设计

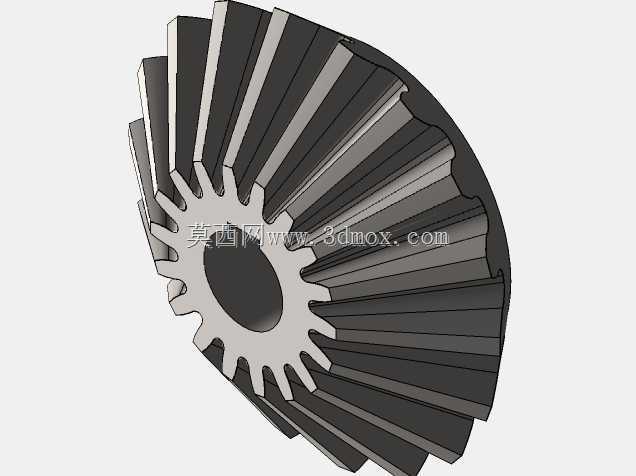

　　在各类需要实现相交轴动力传递的机械结构中，直齿锥齿轮是应用门槛最低、加工适配性最广的传动部件之一，常见于差速器、机床主轴转角传动、小型农机动力换向、轻工设备的动力转向模块中，这类结构不需要复杂的螺旋齿加工设备，普通滚齿、插齿设备配合专用工装即可完成量产，对中小批量设备配套的场景十分友好。从实际传动需求出发，这款直齿锥齿轮的设计核心围绕90度相交轴传动场景展开，齿面沿节锥母线方向完全平直，齿向线与锥齿轮的回转轴线保持固定夹角，啮合过程中轮齿沿全齿长方向逐步接触，相比螺旋锥齿轮，它没有轴向分力带来的额外轴承负载，支撑结构只需要承受径向载荷即可，能大幅简化配套轴承座的设计难度，降低整套传动机构的装配精度要求。

　　设计过程中首先确定的是安装距边界，这是锥齿轮装配的核心参数，直接决定了啮合间隙是否合理，背锥面与安装基准面的距离公差控制在IT7级范围内，避免装配时出现轮齿顶死或者侧隙过大的问题；轮坯设计阶段先明确节锥角、根锥角、面锥角三个核心角度参数，齿顶高沿面锥方向均匀收缩，齿根高沿根锥方向平滑过渡，避免齿根处出现应力集中的尖角，齿宽取值控制在节锥母线长度的三分之一左右，既保证足够的啮合接触面积，又不会因为齿宽过大导致小端齿厚过薄，降低轮齿的抗冲击能力。

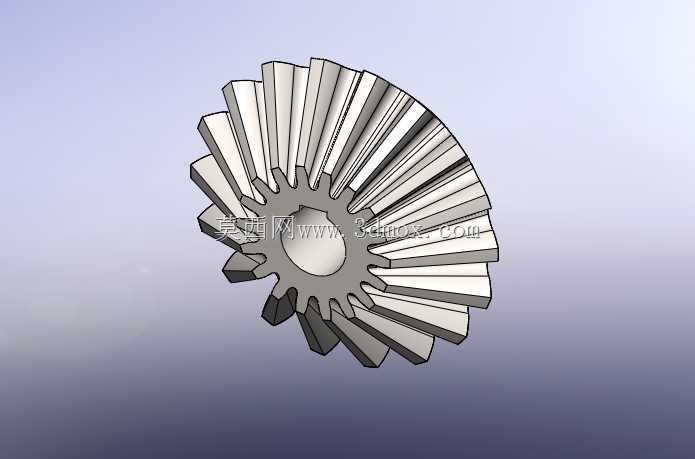

　　从结构细节来看，中心轴孔采用基孔制公差设计，配合平键槽实现周向固定，键槽的对称度公差严格控制在0.02mm以内，避免动力传递过程中出现键侧受力不均、轴孔配合松动的问题；轮毂部分的厚度根据传递扭矩的大小核算，保证轴孔配合面有足够的接触长度，不会在重载工况下出现轮毂开裂的情况；轮齿的齿顶部分做了微小的倒角处理，去除加工过程中产生的飞边毛刺，同时避免装配啮合时出现齿顶棱边刮伤配对齿轮齿面的问题，齿根处保留了标准的过渡圆角，能有效分散轮齿受载时的弯曲应力，提升齿轮的抗疲劳寿命。

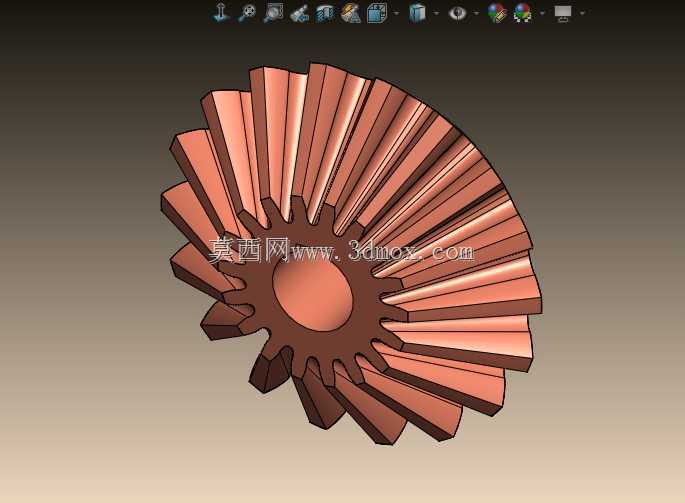

　　实际应用中，这类直齿锥齿轮的传动比一般不超过3，适合中低速、轻载到中等载荷的动力传递场景，比如小型输送线的转角动力换向、手动操作机构的转向传递、农用机械的分动模块，因为直齿结构在啮合时会产生一定的啮合噪音，所以不适合高速高精度的传动场景，但在对噪音要求不高、追求结构简单、维护方便的设备中，它的性价比远高于其他复杂齿形的锥齿轮。建模过程中严格遵循锥齿轮的啮合原理，先构建节锥、背锥的基准曲面，再通过渐开线齿形的投影生成单个轮齿的实体特征，最后通过圆周阵列完成全部轮齿的构建，每个轮齿的分度误差控制在建模精度允许的范围内，保证后续导入工程图时能直接生成符合加工要求的图纸，不需要额外修正齿形参数；安装端面的粗糙度要求控制在Ra1.6以内，保证装配时能与轴承座端面完全贴合，避免出现安装倾斜导致的轮齿偏载，轴孔的粗糙度要求为Ra3.2，既能保证与传动轴的配合紧密度，又不会因为加工精度过高增加不必要的制造成本。在设备选型配套时，需要注意配对齿轮的安装距必须匹配，两轴的相交度误差不能超过0.05mm，否则会出现轮齿一端接触、另一端悬空的偏载情况，加速轮齿的磨损；润滑方式根据转速不同可以选择脂润滑或者飞溅润滑，中低速工况下采用锂基脂润滑即可满足使用要求，转速较高的场景则需要配套壳体采用齿轮油飞溅润滑，保证啮合面有足够的油膜降低磨损。
