工业生产用带侧置物架锯切辊道输送架

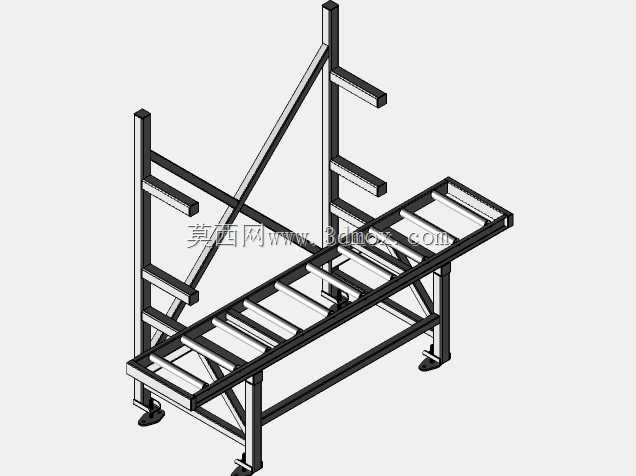

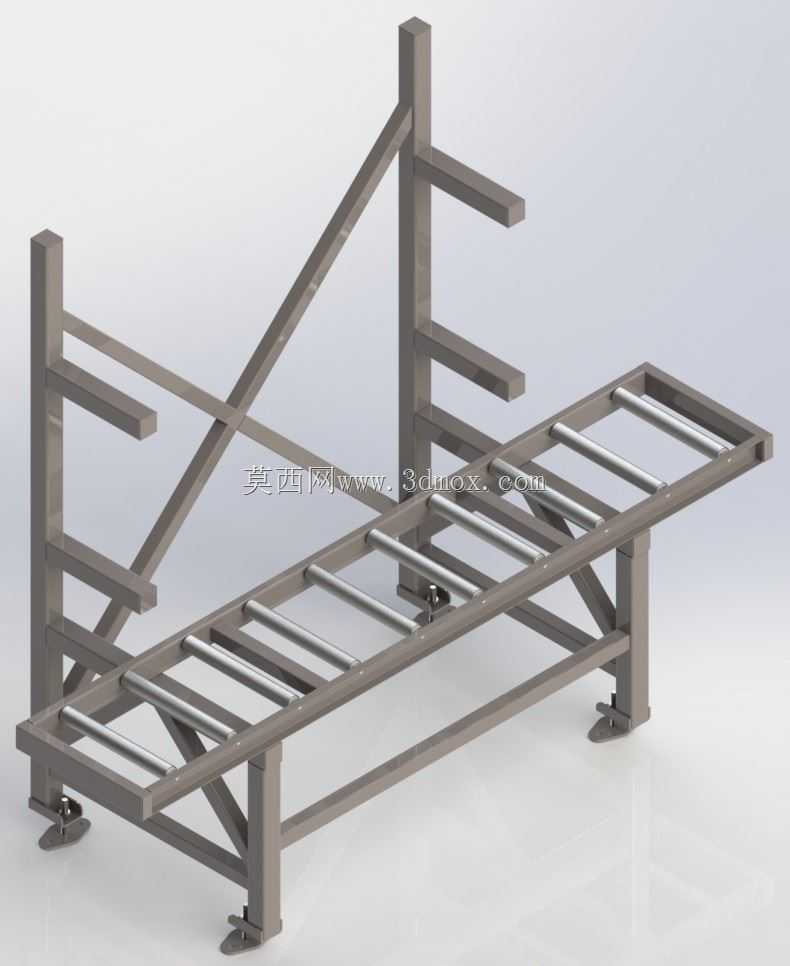

这款锯辊架主要应用于金属加工、建材裁切、木工锯切等生产场景的物料输送与待加工工件承托环节，常布置在圆盘锯、带锯床等锯切设备的进料端，承担长条形型材、管材、方钢、木方等工件的导向输送与临时承托功能，可有效降低操作人员抬料的劳动强度，避免长工件在锯切过程中因悬臂下垂导致的裁切尺寸偏差、切面倾斜问题，同时侧置的多层置物托架可临时存放待加工小件、测量工具、备用锯条等作业物料，让工位周边物料排布更规整，减少作业过程中来回取件的无效动线。从功能设计来看，主体输送段采用平行排布的无动力镀锌滚筒，滚筒间距经过合理测算，既可以承托小截面工件不会出现卡滞、掉落问题，也能保证工件推送时的顺滑度，操作人员仅需施加较小的推力即可让长工件沿辊道平稳进给至锯切工位；侧架采用多层悬臂式置物结构，每层悬臂的承重经过结构校核，可放置一定重量的工装与物料，斜向加强筋连接侧立柱与主输送架体，大幅提升整体结构的抗扭、抗侧倾能力，避免长期承重出现架体变形。设计思路上整体采用标准化型材焊接框架结构，所有承重连接处均做三角加强处理，底部配置可调式脚杯，可根据车间地面的平整度调整架体水平度，保证辊道面与锯切工作台面处于同一水平高度，避免工件进给时出现高低卡顿；主输送架的宽度适配常规锯切设备的进料口宽度，侧置物架的高度设置符合人工站立取放物料的舒适高度，无需过度弯腰或抬手即可取放常用物件。安装边界方面，架体整体为长条形窄幅结构，占用车间横向空间较小，可根据生产线的布局需求单台使用，也可多台拼接延长输送长度，适配不同长度工件的锯切作业需求；架体底部脚杯的调节行程可覆盖常规车间地面的高度差，无需额外做地面预埋处理即可快速安装投用，框架表面做喷塑防锈处理，可适应车间内多粉尘、少量切削液飞溅的作业环境，长期使用不易出现锈蚀掉漆问题。
