夹紧装置用圆形铸造夹具结构设计

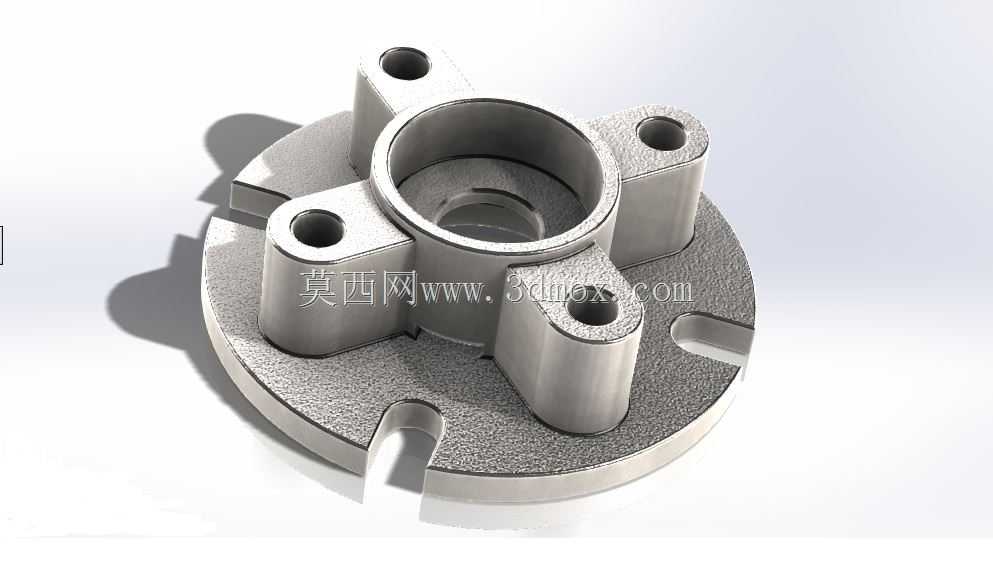

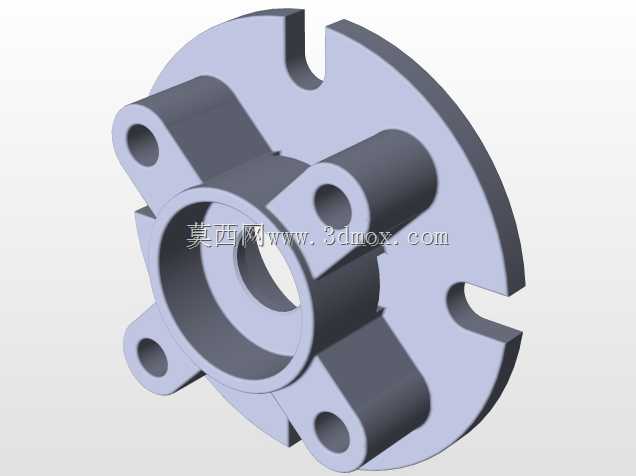

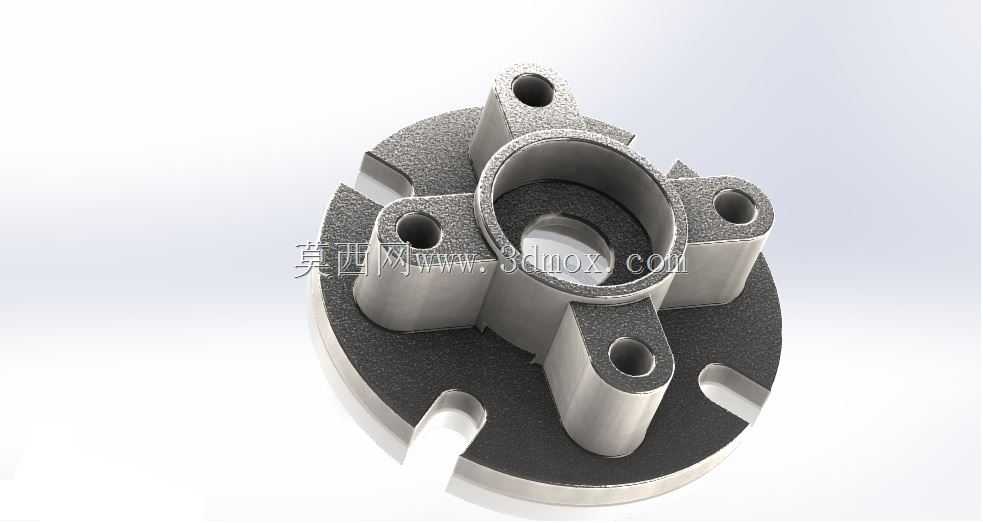

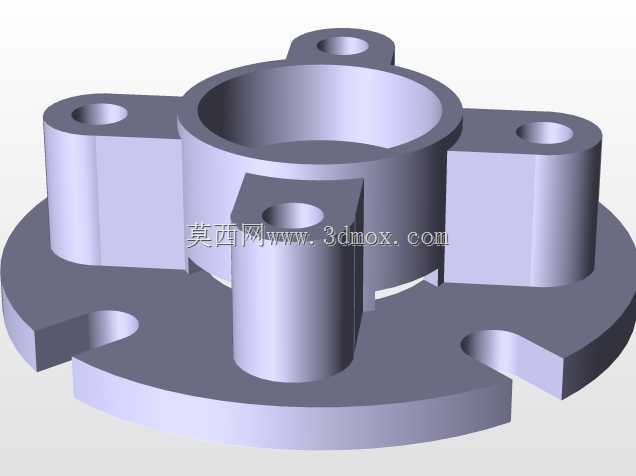

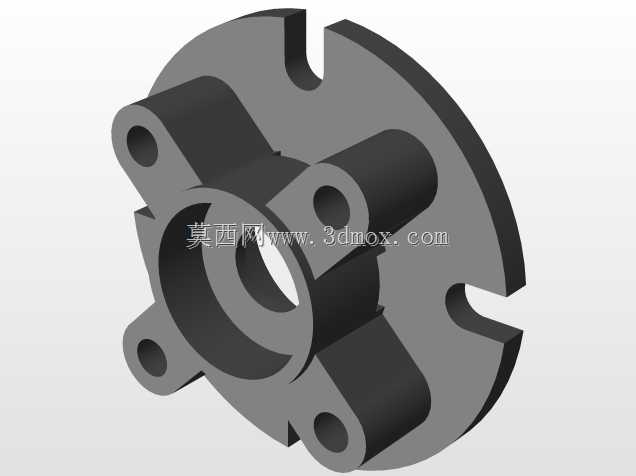

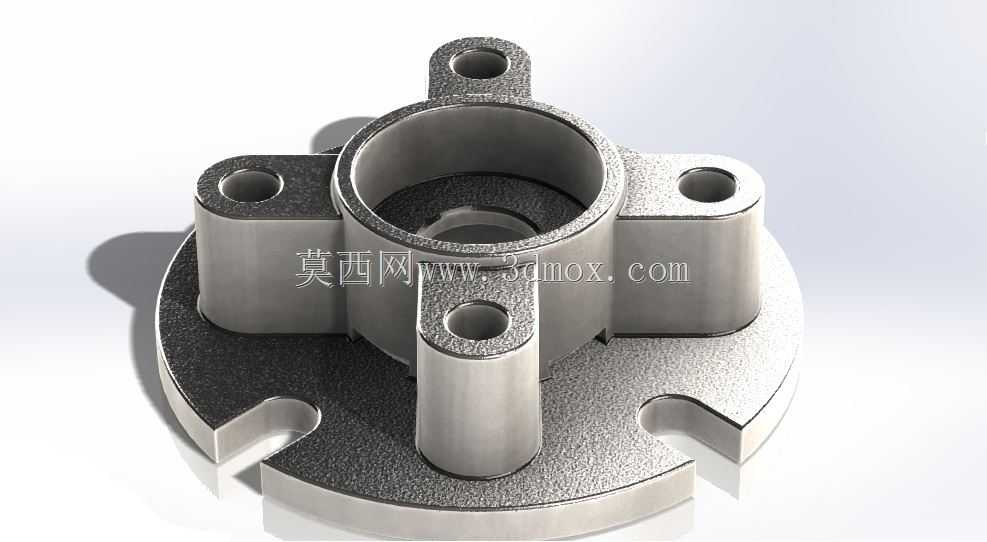

这款圆形铸模夹具主要应用于金属铸造生产环节的工件装夹定位场景，在小型铝合金、锌合金压铸件的批量铸造加工流程中，承担着坯料定位、合模导向、夹紧锁固的核心作用，是小型精密铸件生产线上工装系统的关键组成部件，可适配立式压铸机、重力铸造台架的安装接口，直接对接铸造工位的装夹作业需求。从实际用途来看，该夹具能够在高温浇铸作业过程中稳定固定铸模型芯与型腔的相对位置，避免金属液充型过程中出现模腔偏移、错位问题，同时为铸件脱模环节提供稳定的支撑基准，减少铸件因装夹受力不均产生的形变、飞边缺陷，有效提升小型带法兰结构铸件的成品合格率。在功能特性设计上，主体采用中心通孔式结构，中心空腔可容纳铸模的型芯组件，四周均匀分布的四个带孔凸耳作为主要的安装锁紧点位，凸耳的通孔可穿入锁紧螺栓，实现夹具与铸造设备工作台的刚性连接；底部圆盘边缘设置的两处缺口为定位卡槽，可与工作台面的定位销配合实现快速对位，减少装夹调校的辅助时间；凸台结构的高度差设计预留了浇铸流道与排气槽的布置空间，不会干涉金属液的充型路径。设计思路上充分考虑了铸造作业的高温工况，整体采用对称式结构布局，让夹具在反复受热、冷却的过程中受力均匀，减少热形变带来的精度损失；所有安装孔位均采用等角度分布设计，既保证了夹紧力的均匀传递，也降低了加工制造的难度，同时兼顾了不同规格同类型铸模的互换性需求。外形尺寸与安装边界方面，主体为圆盘式底座搭配中心凸台的结构，整体外轮廓无尖锐突出结构，最大外径适配常规小型铸造工位的安装台面尺寸，四个安装凸耳的孔位中心距符合通用工装的安装孔距标准，中心通孔的内径尺寸匹配对应规格铸件的型芯外径，底部定位缺口的宽度与深度适配常用的圆柱定位销尺寸，安装后整体高度不会超出铸造设备的合模行程范围，无需额外调整设备参数即可直接投入使用，能够有效缩短工装更换的调试周期，适配多品种小批量的铸件生产切换需求。
