1/2英寸内螺纹黄铜止回阀结构设计

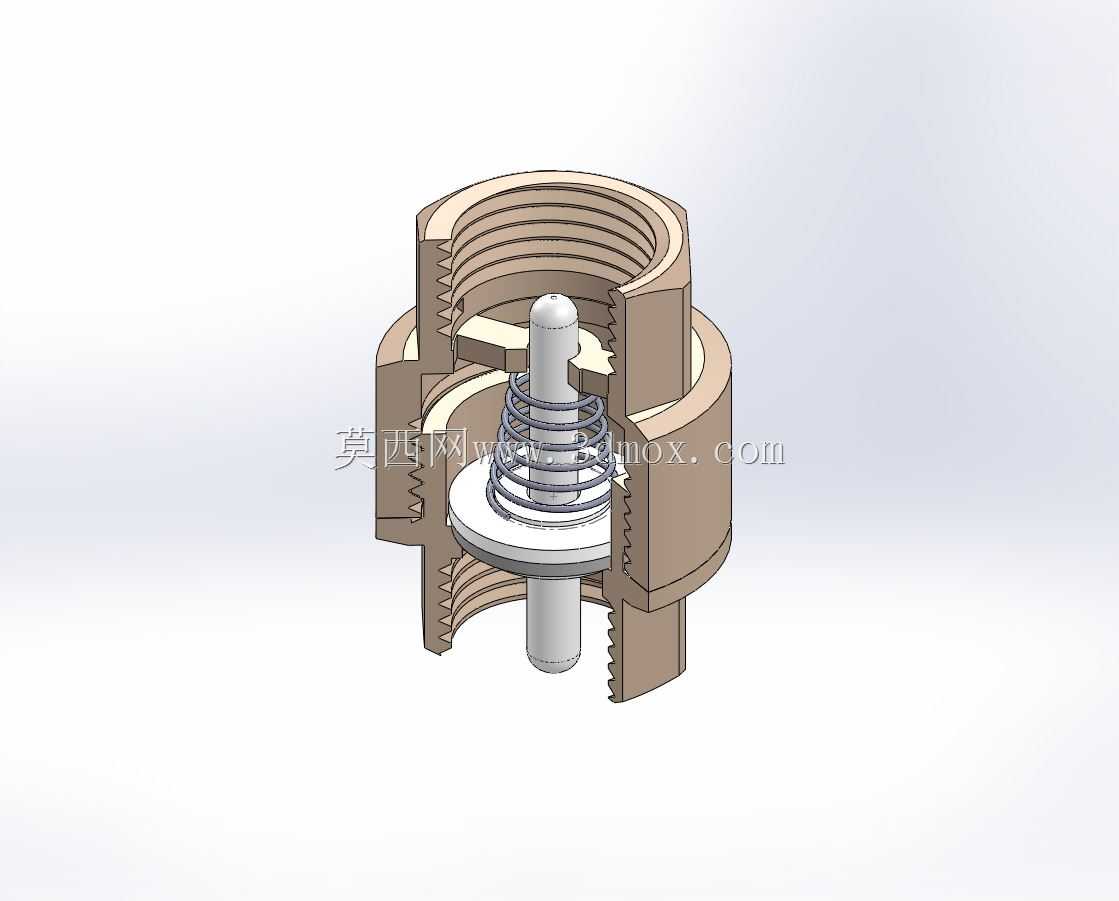

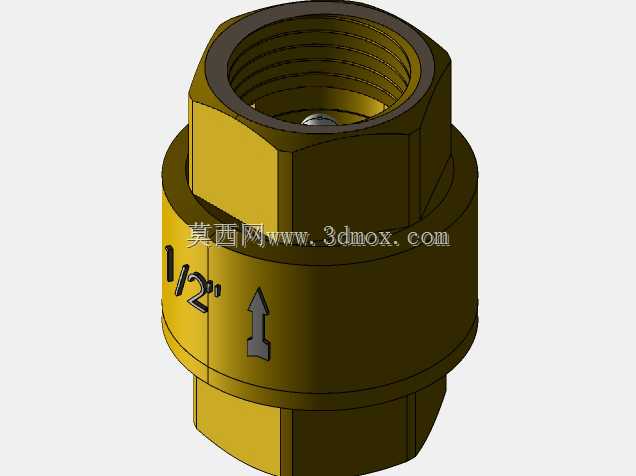

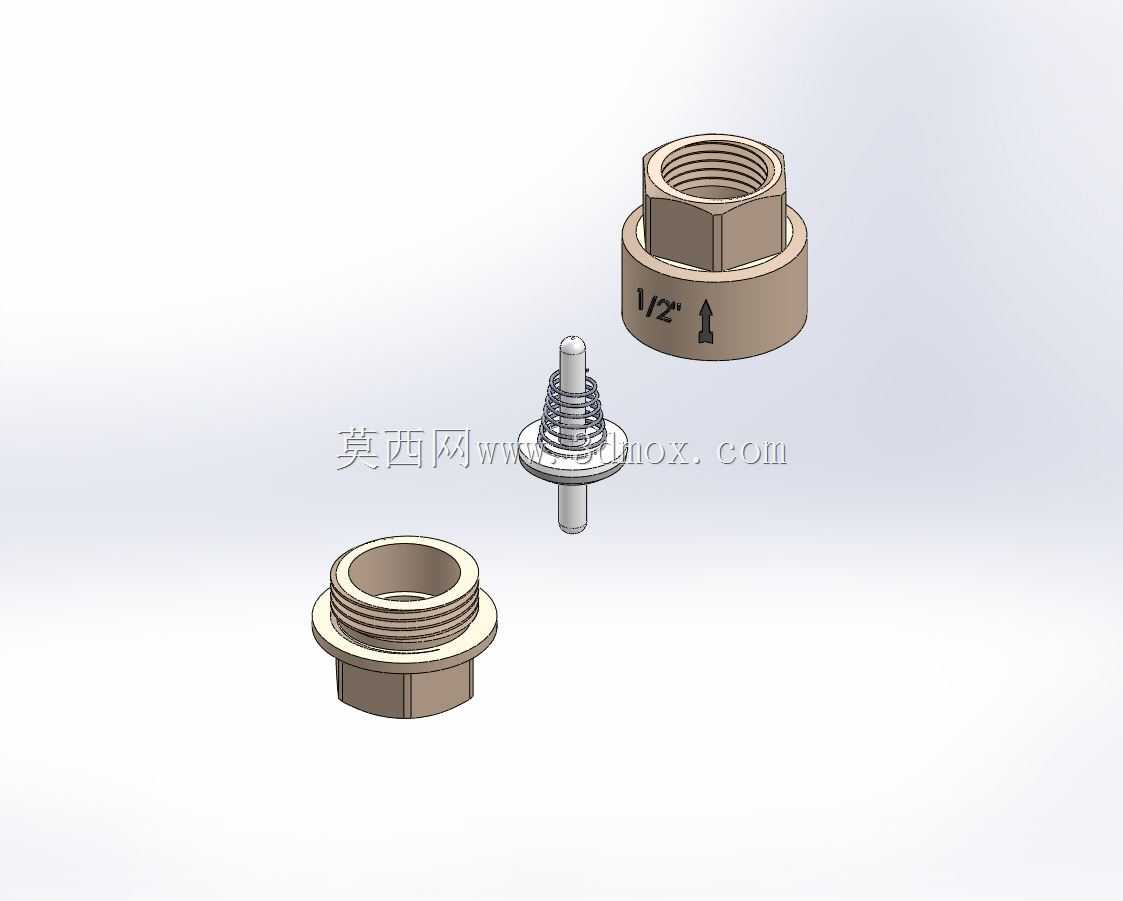

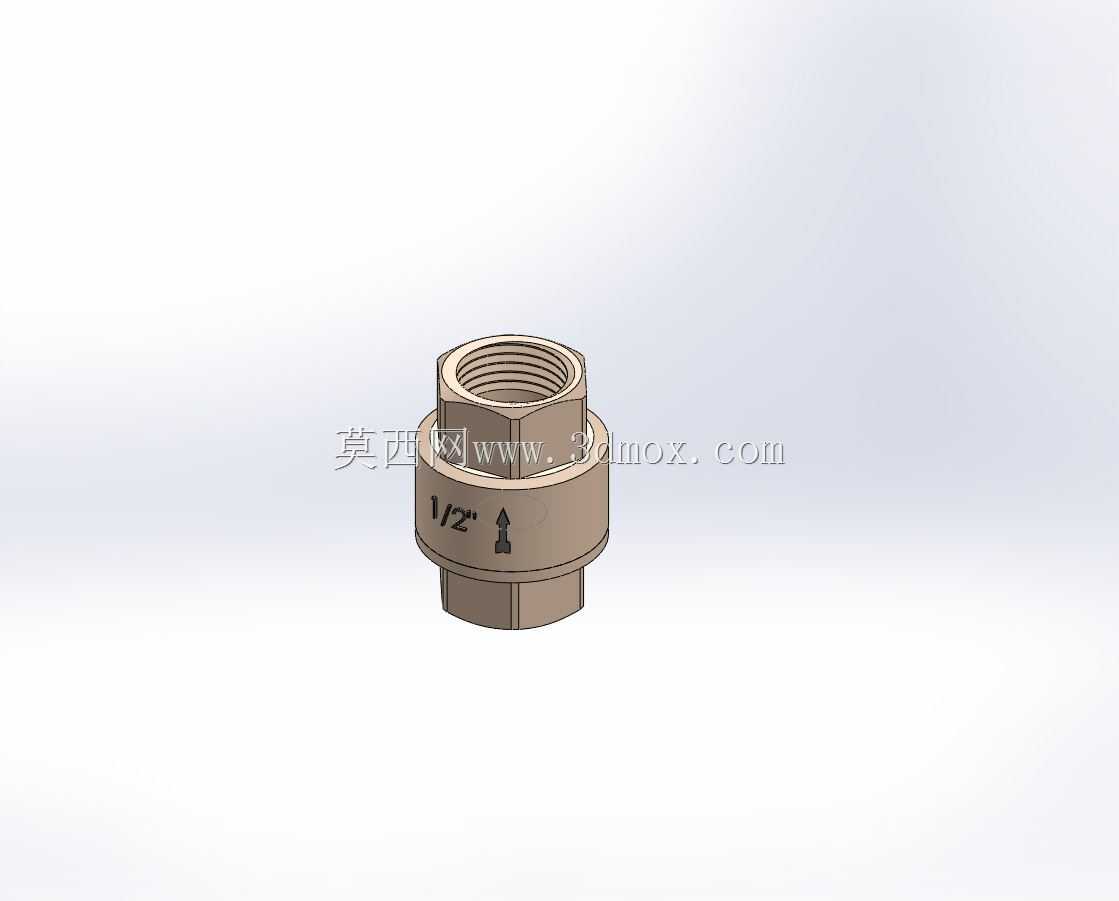

这款1/2英寸规格的黄铜止回阀，主要应用于民用给排水管路、小型暖通循环系统、家用净水设备管路、小型气动输送回路等场景中，核心作用是管控管路内介质的单向流动，避免介质倒流引发的管路串水、水表倒转、泵体叶轮反转损坏、介质回流污染等常见管路故障，是低压流体输送管路中不可或缺的基础控制部件。从实际使用场景来看，这类小口径黄铜止回阀常安装在家庭入户水表后端、热水器进出水口、小型增压泵出口、净水设备进水端等位置，适配常温清水、无强腐蚀性的低压流体介质，依靠介质自身的流动压力实现自动启闭，无需额外人工操作或电控驱动，运行稳定可靠，日常维护成本极低。在功能特性设计上，这款止回阀采用升降式单向密封结构，当介质顺着阀体标注的箭头方向流动时，介质压力会顶开内部的密封阀芯，让管路保持通畅；当介质出现反向流动趋势时，反向压力配合内置复位结构会推动阀芯压紧密封面，瞬间截断通路，彻底阻断介质回流，密封面经过精度研磨处理，低压工况下的密封泄漏量控制在极低水平，能够满足民用及小型工业管路的防倒流要求。阀体整体采用黄铜材质锻压成型，相比铸造黄铜阀体，锻压工艺让材质内部结构更致密，抗压能力更强，长期接触水介质也不易出现砂眼渗漏、锈蚀卡滞的问题，材质本身的切削加工性能优异，能保证各配合面的加工精度，同时黄铜材质的卫生性能符合饮用水输送部件的相关要求，不会对输送的水质造成二次污染。外形与安装边界设计上，阀体两端采用标准G1/2英寸内螺纹接口，也就是日常俗称的4分接口，和市面上绝大多数同规格的水管接头、水暖配件能够直接匹配，无需额外加装转换接头；阀体整体采用对称式六角外形设计，安装时可以用普通活动扳手直接夹持阀体拧紧，不会出现打滑损伤阀体表面的问题；阀体外部铸有清晰的流向箭头标识，安装时能够直观判断介质流向，避免装反导致功能失效；整体轴向长度控制在常规水暖配件的通用安装尺寸范围内，安装后不会占用过多管路空间，无论是明装管路还是暗埋在墙体槽内的管路都能适配，接口螺纹的加工精度符合通用管螺纹标准，拧紧后配合生料带密封即可实现可靠的连接密封，不会出现接口渗漏的问题。设计过程中充分考虑了民用管路的实际工况，内部阀芯的运动行程经过优化，既保证了正向流动时的通流面积足够，不会产生过大的水流阻力影响管路供水流量，也控制了阀芯启闭的行程长度，让反向止回的响应速度足够快，避免出现倒流瞬间的水锤冲击损伤管路部件，同时内部流道采用顺滑过渡设计，没有突兀的直角凸起，介质流过时的压力损失更小，也不容易滞留杂质造成阀芯卡滞，长期使用的稳定性更强。
