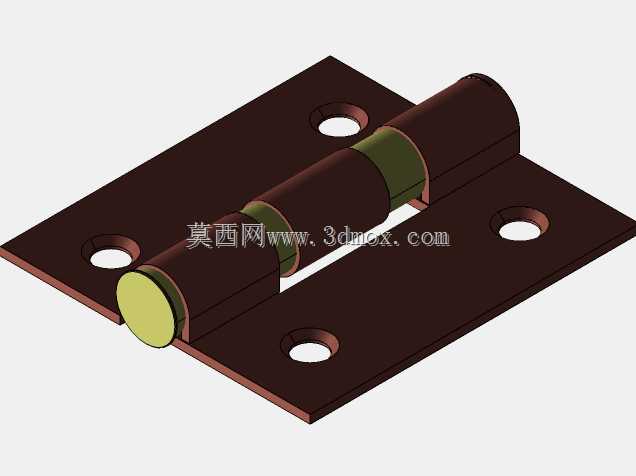

四孔平页式合页铰链结构设计

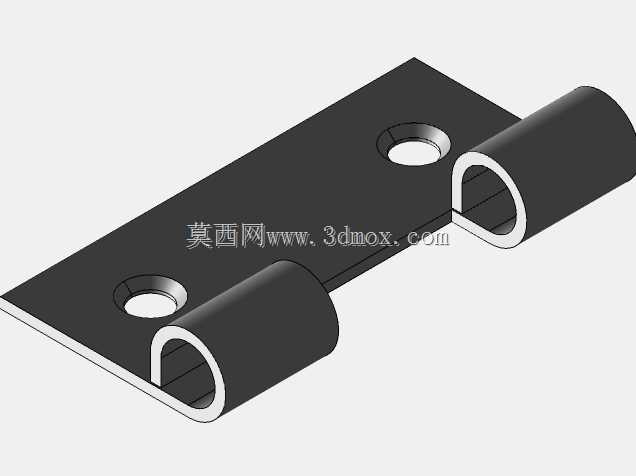

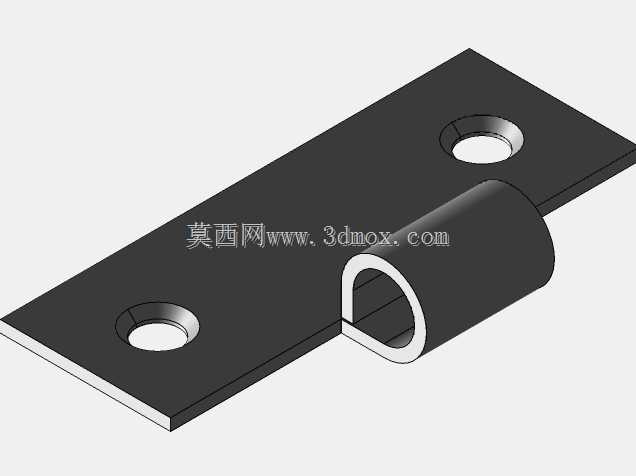

这款平页式铰链是机械连接结构中极为常用的转动连接件，核心作用是在两个被连接实体之间构建有限角度的旋转约束，同时保证连接位置的结构强度与开合稳定性，广泛应用在各类箱柜门板、室内木门、小型设备检修舱门、工业柜体防护门等场景中，是民用家具、工业柜体、小型设备防护结构里不可或缺的基础连接构件。从功能特性来看，这款铰链采用双页片搭配中间卷制销轴筒的经典结构，两个页片分别通过紧固件固定在需要实现相对转动的两个构件上，中间的销轴筒穿入销轴后，即可实现两个页片围绕销轴轴线的定轴转动，转动过程中无多余自由度偏移，能够保证开合动作顺畅无卡滞，同时页片与安装面完全贴合，受力均匀，可承受日常开合过程中的径向与轴向载荷，避免长期使用后出现页片变形、销轴松脱的问题。在设计思路上，这款铰链优先考虑了安装便捷性与结构耐用性，每个页片上对称布置两个安装孔，四个安装孔整体呈矩形分布，安装时无需复杂定位，只需对齐安装面的预钻孔位即可完成紧固件装配，孔位的对称设计也能保证安装后受力均匀，避免单侧受力过大导致页片翘曲。中间的销轴筒采用多段卷合结构，相比整段长筒结构，既减少了销轴与筒壁的接触面积，降低转动过程中的摩擦阻力，又能保证销轴的同轴度，避免转动过程中出现卡顿。销轴端部做了封边处理，防止长期开合过程中销轴从筒内滑出，提升结构的整体可靠性。从外形尺寸与安装边界来看，这款铰链的两个页片尺寸完全对称，单页片为矩形平板结构，厚度适配常规的门板与柜体安装面，不会因为页片过厚导致安装后出现门缝过大的问题，也不会因为页片过薄导致承重不足。四个安装孔的孔距经过标准化设计，适配市面上通用的紧固件尺寸，安装时无需额外扩孔或改孔，能够直接匹配常规的民用家具、工业柜体的预装孔位。铰链的最大开合角度可满足常规门板180度以内的开合需求，转动过程中页片边缘不会与安装面发生干涉，开合到极限位置时也不会出现结构碰撞，能够适配绝大多数需要单侧转动开合的连接场景。在材质表现上，页片采用刚性结构设计，表面做了防锈涂覆处理，能够适应普通室内环境的使用需求，不易出现锈蚀、涂层脱落的问题，长期使用也能保持结构稳定，开合手感一致。
